视频会议系统方案

宝利通终端高清视频会议系统优选解决方案

依据集团内部专用通讯网络的视频会议体系,能够供给语音、图画和演示的交互,然后完成集团与各分公司之间的视频等多种使用。经过视频会议体系,不只能够加强集团总部对各分公司的有用操控和事务办理,完成高效作业、削减会议和差旅开支,进步作业功率,并且能进行交互式的技能培训、规划交流、长途招聘、商务谈判等作业。

1.1 体系配套需求

今日,视频会议现已全面进入高清年代。咱们主张用户当依照高标准的要求,选用高清技能标准的设备来体系地构建。

高分辨率的显现设备

显现设备有必要满意高清显现的要求,应当挑选支撑1920x1080p以上分辨率的设备,现在的等离子和液晶显现器一般均支撑这种分辨率。一起设备有必要具有高分辨率的数字图画接口,能够完成高清图画的接入。至少应当支撑DVI接口、HDMI接口、色差接口、BNC接口中的一种接口。

稳定的高带宽

高清电视会议体系,因为有很多的图画信息传输,作为一种高标准的网络使用对作为其根底的承载网络环境有着较高的要求。

A、网络的带宽需求

电视会议对网络的带宽需求为:视频带宽+IP包头开支。

常用的计算方法为:

视频带宽×1.2为网络带宽的最大需求。

B、端到端的时延

电视会议的通用时延主张为小于150ms。

C、时延抖动

因为音频/视频的传输为实时的交互,因而网络的时延抖动更为至关重要,咱们的主张规模为通用时延的小于50ms内。

D、丟包率

网络上的丟包率不应该高于1%。

高清电视会议是对实时性要求较高的网络使用。这就要求作为其根底的承载网络有较高的带宽和对网络中的事务流量有较高的操控才干。高清电视会议体系自身对带宽的要求为128K~4M,为了满意流通的视音频作用,主张带宽在1M~4M之间。

POLYCOM视频会议体系选用性能微弱的DSP芯片,支撑业界最先进的H264 High Profile紧缩技能。POLYCOM是首家将H.264 High Profile高画质技能推向市场的厂商,H.264 High Profile是一种依据标准的视频紧缩技能,关于高清和标清视频会议来说能够削减50%的带宽需求,节约很多的网络带宽本钱。经过进一步进步编码功率,宝利通H.264 High Profile将完成在恣意带宽下史无前例的视频作用,包含在1M下完成1080P全动态高清视频,512kbps带宽下完成全动态高清视频,以及128kbps带宽下完成全动态DVD画质标清视频。能够说,POLYCOM视频会议,是全球最节约带宽的硬件视频会议体系。

MCU、终端、摄像头

除了上述的外围条件外,高清电视会议体系中的中心设备MCU和终端有必要一起具有高清的处理才干。终端的摄像头具有1080P、30fps以上的视频收集才干。

终端有必要具有高清图画的编解码才干,MCU有必要具有高清图画多点处理能力。才能构成一个高清电视会议体系。

一个真实意义上的高清电视会议体系有必要做到:

多点会议高清;

解像度:1280x1080P以上分辨率;

帧速率:30/60/fps;

双流:支撑H.239标准,还可一起传送双流声响;

1080p高清的分辨率下有必要支撑多分屏会议作用。

1.2 建造内容

依据集团安排框架,确定各分会场的结构模型。拟建立的视频会议体系采纳拓扑结构,能够确保总部会场与其他分会场的联络。

此次建造的体系需求完成:

集团高层领导每周例会;

各分公司间项目交流例会;

规划部分之间的规划交流会;等等。

1.3 体系结构

1.3.1 体系基本装备清单

依据要求,供给设备装备计划如下表:

型号 说明 数量
方案一:POLYCOM 视频会议系统(硬件MCU)
RMX508C MCU:支持高清720P,8方同时接入 1套
HDX7000 视频会议终端:用于主会场,支持高清720P 1套
HDX6000 视频会议终端:用于分会场,支持高清720P 4套
IP7000(选件) 不具备视频会议条件时,使用音频接入 0套
方案二:POLYCOM视频会议系统(软件MCU许可)
HDX7000 视频会议终端:用于主会场,支持高清720P 1套
软件MCU 内置4点MCU,安装于HDX7000 1套
HDX6000V 视频会议终端,用于分会场,支持高清720P 4套

阐明:

1)集团总部装备一台多点操控单元RMX500,完成多点会议的办理和操控;

2)在总部大会议室装备一台高清视频会议终端HDX8000,支撑会议室大屏的显现。

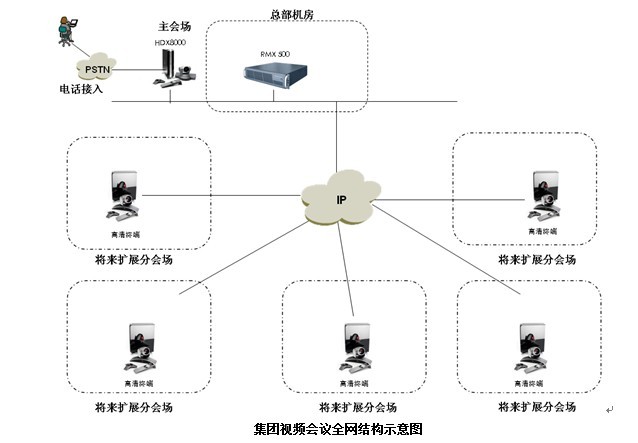

1.3.2 体系结构示意图

集团视频会议全网结构示意图:

集团方案

1.3.3 体系结构论述

基本结构

集团视频会议以总部机房的RMX500多点操控单元(MCU)为中心节点,集团大会场选用HDX8000高清终端,为各个分公司节点别离装备高清会议终端HDX7000和HDX6000。整个视频会议建立在IP(ITU-TH.323)的网络根底之上,充分使用内部IP专用网络资源完成会场之间的视频、音频和数据的交互。

模拟电话接入

HDX8000系列终端内置RJ-11接口,具有语音桥接功用,接入一般电话时不会占用电视会议的网络资源,也不会占用终端的资源。电话接入功用能够将一般电话或GSM/CDMA手机接入会议,即便某位领导不能在现场列席会议,也能够经过电话加入到会议中,他既能够听到会议的全部内容也能够讲话。假如某一会场的IP链路不通,可立刻使用模仿电话(PSTN)与其他会场进行语音联络,经过电话,用语音的方法加入到电视会议体系。

数据会议

各地操控中心的RMX500多点操控单元(MCU)支撑数据会议功用。

双流技能是宝利通公司针对电视会议中数据使用的要求,而专门开发的先进技能,现在已成为H.239国际标准。它经过一个呼叫带宽完成视频、音频和数据的同步传送。让与会者在观看讲话人图形,听到讲话人声响的一起观看到讲话人计算机的活动图形。并且,能够经过视频终端的DVI输出端口以1280x1080P的高清晰别离率显现出来,有用处理了传统的T.120技能无法传送动态多媒体图画和声响,以及无法有用确保图形颜色的缺点,完成了会议中多媒体数据内容的传送。在传输PC图画一起,还可传送PC声响,便利长途教学。

WEB办理操控

电视会议体系办理和操控(MCU和终端)可经过WEB图形化方法完成,首要包含会议创建、会议举行、会议告诉、会议带宽办理、会议操控、会场画面监督、用户信息查询,本次电视会议体系选用依据WEB办理方法的体系办理员和面向会议使用的会议办理员相结合的办理方法。

以上是POLYCOM视频会议的一个通用计划简介。针对每个集团客户的不同需求,虽然引荐的都是美国POLYCOM(宝利通)的产品,但咱们 精诚天路 为客户供给的一定是一对一的视频会议处理计划,并依据客户的实践网络环境和会议室情况供给主张,以及进行样机测验。
