东微TENDZONE 网络PoE桌面触控屏 TZOL-TP-006
网络POE桌面控制屏，超融合云节点系列产品配套
电容多点触控、支持POE供电、安卓平板设计、会控管理。
适用场景
配套超融合云节点，广泛应用在政府、公检法、金融、交通、教育、医疗等行业，满足会议室车载装备、远程提审、应急指挥所、智慧教室报告厅等场景使用。
一、网络PoE桌面触控屏TZOL-TP-006 产品特点
10.1英寸，ARM架构，最高1.8Ghz主频
Android 9.0以上系统、8GB Emmc Flash、2GB DDR4 RAM
1280*800(16:10)分辨率，桌面屏设计
支持行业标准网络通信协议
支持1路千兆网络接口，最高速率可达1G/bps
支持POE供电或独立DC12V/1A电源供电
支持通过POE网口供电和APP控制软件的数据传输，实现一线通功能电容触摸屏，支持多点触控
安卓平板设计，可安装第三方应用，支持二次开发

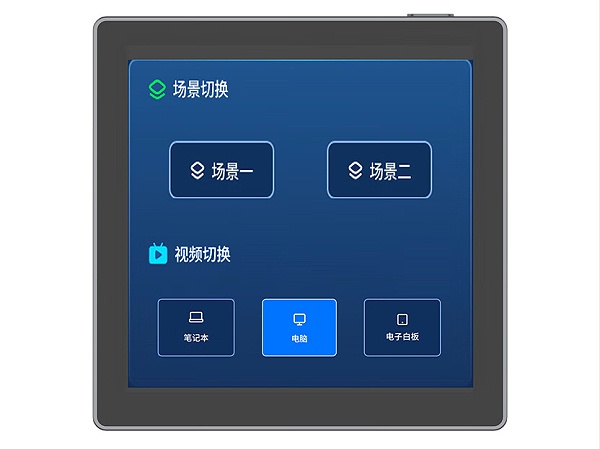

二、网络PoE款86盒触屏TZOL-TP-004 产品特点
4英寸，ARM架构，最高1.8Ghz主频
Android 11系统、32GB Emmc Flash、4GB DDR4 RAM
720*720分辨率，铝外壳，采用CNC加工，嵌入式安装设计，标配连接件，支持与标准86底盒配套安装
支持行业标准网络通信协议
支持1路千兆网络接口，最高速率可达1Gbps
支持POE供电或独立DC24V/1A电源供电
支持通过POE网口供电和APP控制软件的数据传输，实现一线通功能
电容触摸屏
安卓平板设计，可安装第三方应用，支持二次开发
三、网络PoE嵌墙触控屏TZOL-TP-002 产品特点
10.1英寸，ARM架构，最高1.8Ghz主频
Android 9.0以上系统、8GB Emmc Flash、2GB DDR4 RAM
1280*800(16:10)分辨率，嵌入式安装设计，标配安装底盒和连接件
支持行业标准网络通信协议
支持1路千兆网络接口，最高速率可达1Gbps
支持POE供电或独立DC 24V/1A电源供电
支持通过POE网口供电和APP控制软件的数据传输，实现一线通功能
电容触摸屏，支持多点触控
安卓平板设计，可安装第三方应用，支持二次开发。
四、东微网络PoE桌面触控屏TZOL-TP-006 规格参数
|
项目 |
规格参数 |
|
CPU |
4 核 ARM 架构 1.8GHz |
|
操作系统 |
Android 9 以上系统 |
|
内存 |
2GB DDR4 RAM |
|
闪存 |
8GB EMMC Flash |
|
分辨率 |
1280*800 |
|
触摸类型 |
电容触摸 |
|
LAN/POE |
1xRJ45接口，10M/100M/1000M以太网接口，支持POE功能 |
|
DEBUG |
1xMicro USB 接口，Debug 调试或数据传输接口 |
|
RS-485 |
1xRS-485 接口，功能预留 |
|
RESET |
1xRESET按键，功能预留 |
|
POWER |
1xPOWER按键，用于系统开关机、熄屏或唤醒 |
|
外壳 |
面板--触摸屏; 后壳-铝合金外壳 |
|
颜色 |
面板--黑色; 后壳--苹果灰 |
|
尺寸 |
245.4mm(长)x164mm(宽)x27mm(厚) |
|
重量 |
926g |
|
供电电源 |
12V DC/1A或 POE供电 |
|
电源功耗 |
7W |
|
操作温度 |
0℃~40℃/32°F~104°F |
|
相对湿度 |
10~90%6 RH(无凝结) |
五、东微网络PoE款86盒触屏TZOL-TP-004 规格参数
|
项目 |
规格参数 |
|
CPU |
4核 ARM 1.8GHZ |
|
操作系统 |
Android 11.0 |
|
内存 |
4GB DDR4 RAM |
|
闪存 |
32GB EMNC Flash |
|
分辨率 |
720*720 |
|
触摸类型 |
电容触摸 |
|
LAN/POE |
1xRJ45接口，10M/100M/1000M以太网接口，支持POE功能 |
|
USB |
1xMicro USB 接口，Debug调试或数据传输接囗 |
|
POWER |
1xPOWER按键，用于系统开关机、熄屏或唤醒 |
|
RS232 |
1xRS232 接口，功能预留，可提供API接口进行二次开发 |
|
RESET |
1xRESET按键，功能预留，可提供API接口进行二次开发 |
|
外壳 |
屏幕-触摸屏；前面板-铝合金外壳；后壳-塑料外壳 |
|
颜色 |
屏幕 黑色；前面板-苹果灰；后壳-白色 |
|
尺寸 |
86mm(长)x86mm(宽)x44mm(厚) |
|
重量 |
192g |
|
供电电源 |
DC24V/1A或 POE 供电 |
|
电源功耗 |
5W |
|
标配连接件 |
标配金厘连接件，将触屏与标准86 暗装床盒配套安装 |
|
操作温度 |
0℃~40℃/32°F~104F |
|
相对湿度 |
10~90% RH(无凝结) |
六、东微网络PoE嵌墙触控屏TZOL-TP-002 规格参数
|
项目 |
规格参数 |
|
CPU |
4 核 ARM 1.8GHz |
|
操作系统 |
Android 9 以上 |
|
内存 |
2GB DDR4 RAM |
|
闪存 |
8GB EMMC Flash |
|
分辨率 |
1280*800 |
|
触摸类型 |
电容触摸 |
|
LAN/POE |
1xRJ45接口，10M/100M/1000M以太网接口，支持POE功能 |
|
USB |
1xMicro USB 接口，Debug 调试或数据传输接口 |
|
外壳 |
面板-触摸屏；后壳--铝合金外壳 |
|
颜色 |
面板- 黑色；后壳--苹果灰; |
|
尺寸 |
245.4mm(长)x164mm(宽)x27mm(厚) |
|
重量 |
826g |
|
供电电源 |
DC24V/1A或POE供电 |
|
电源功耗 |
7W |
|
操作温度 |
0°C~40°C/32F~104F |
|
相对湿度 |
10~90% RH(无凝结) |
