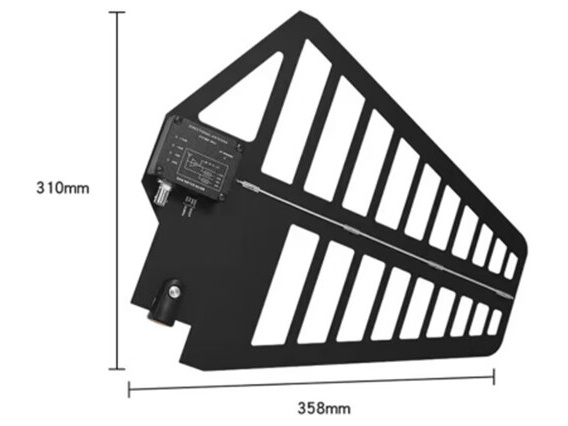

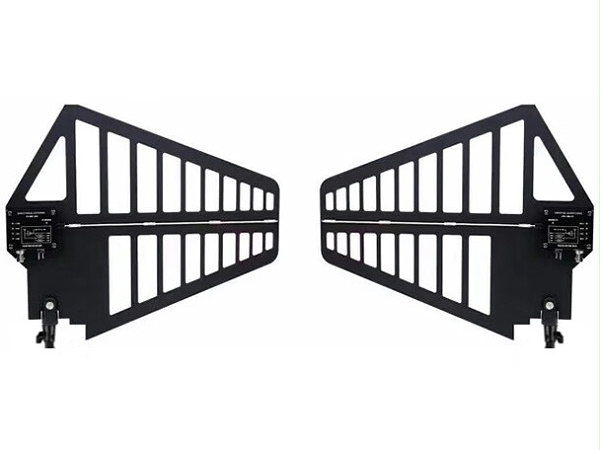

东微 TENDZONE 翼形有源数字增益定向天线 TZOL-WTZ-A812 产品介绍
有源对数偶极子定向天线，有效增加信号强度和信噪比；
大展翼设计，覆盖范围更广，收发信号更强；
超宽频带，接收频带已覆盖整个UHF 通道（470-980MHz），兼容各类U 段无线麦克风；
70 度有效覆盖角，灵活锁定目标，信号增强更清晰；
单一方向接收天线，能有效减少其他设备对接收机的干扰；
天线采用工业级标准的玻璃铜、铜镀膜层构造，防刮防腐蚀更耐用；
高增益设计，信号穿透力强，能有效增加接收距离；
BNC 接头支持幻像供电，频带宽广、干扰少、非线性畸变小、瞬态响应好；
工作温度-10~50 ℃，耐高温、低温处理，可应对日常的严峻的工作。
东微 TENDZONE 翼形有源数字增益定向天线 TZOL-WTZ-A812 设备规格
|
射频频率范围 |
460~970MHZ |
|
天线增益(最大) |
12 dB(典型 ) |
|
指向性 |
单指向 |
|
覆盖范围 |
70° |
|
输出接口 |
BNC 母座x1 |
|
显示方式 |
LED 指示灯 |
|
电源要求 |
BNC 接头提供幻像供电9~12V/150mA |
|
输出阻抗 |
502(SWR<=1 :1.5) |
|
3 阶互调截取点 |
+45dBm(典型) |
|
增益平坦度 |
正负 1dB |
|
整合数控可调 |
-6~12dB |
|
调控开关 |
拨动 |
|
工作温度范围 |
-10℃~50 ℃ |
