东微TENDZONE 融合设备（综合版-十二合一）CLIMBER-1009
攀登者系列CLIMBER-1009是东微结合自身多年融合产品开发经验，最新推出的十二合一多功能终端主机。该产品融合了东微最新的音频算法、视频编解码、集中控制、媒体处理、远程通讯等技术于一体，采用国产核心处理器，在嵌入式系统上开发并优化升级的新一代十二合一的多功能融合设备。该款产品集成了远程视频会议、本地录播、音频扩声、视频矩阵切换、周边环控、集中统一触控、分布式系统输入输出编解码、IPC接入、POE千兆交换机等功能于一体，可以满足多媒体会议室、智慧教室、报告厅、多功能厅、移动指挥调度等场景使用。实现本地会议、远程会议、远程直播、远程培训、远程督导、远程示教、移动指挥等多种使用功能。十二合一多功能终端主机可独立组网，智能接入各种类型的音视频多媒体外设、环境外设等，同时可选内置OPS电脑、AI音频/无线投屏、无线发言模块等全功能十二合一模块的超融合一体机，为用户节省设备占用空间，同时提供多种便捷智能操作界面。该产品可以广泛应用在政府/企事业单位、公检法、金融、交通、武警、教育、医疗等行业。
十二合一多功能终端主机采用新一代媒体处理芯片，芯片处理能力得到了非常大的提升，最大支持H.265 4K@60视频编解码，能全面提升图像和声音质量，给您带来高清效果体验。产品在兼容性、网络适应性、延时、抗丢包、多画面、多功能并发处理上的性能指标获得了新的突破。
CLIMBER-1009 产品特性
高清晰、多通道
最高4路1080P@60fps编码和4路1080P@60fps解码。
丰富的接口，兼容对接不同的外设厂家设备。
同时支持多种场景应用，如：多媒体会议室、多媒体教室、医院手术示教、政府评标等场景，支持本地集控、远程集控、本地录播直播、远程互动等；
支持多媒体信息分布式交互系统平台（MIDIS）的编解码技术，作为分布式的输入输出接口机使用；
智能掌控
中控面板一键式操作，提升用户的“信息技术运用力”；
数字音频处理器算法流程图用户界面设计，大大降低会场本地扩声和远程互动声音的调试难度；
随意切、随意混、随意播，推送到云资源管理平台，支持互联网直播；
支持远程互动唿叫，满足远程音视频双向互动需求
支持多台终端主机之间实现多方互动，满足远程协作，共开一个会需求；
稳定可靠
采用嵌入式Linux系统，无病毒侵扰。
主机采用电信级结构设计，产品稳定可靠，适合7*24小时长时间运行。
设备形态

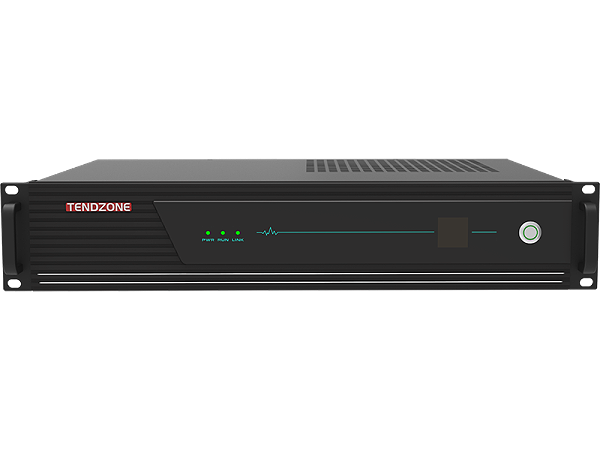

支持 2U机柜安装，前面板液晶显示窗口
支持设备进入待机和休眠唤醒状态，支持双电源开关，一个电源硬开关和一个电源软开关共同配合使用
CLIMBER-1009 设备规格
| 项目 | 规格参数 |
| 安全稳定 | 采用工业级系统架构，基于LINUX系统开发，无病毒侵扰 |
| 数据接口 | 2路USB Type-A型，1路USB Type-B型 |
| 网络摄像机 | 本地网络摄像机接入16路，网络转发4路 |
| 视频编解码 |
最大2路4K30编码和2路4K30解码，或者4路1080P60编码 和4路1080P@60解码，或者8路1080P@30编码和8路1080P@30解码 |
| 音视频协议 |
音频支持G.711、G.722、G722.1、G722.1C、AAC，支持解码音频码流； 视频支持H.264HP（HP为高级画质）、H.264MP（MP为主流画质）、 H.264BP（BP为基本画质），视频支持H.265HP（HP为高级画质）、 H.265MP（MP为主流画质）、H.265BP（BP为基本画质）； |
| 显示终端 |
内置视频分割功能，可实现单分屏、双分屏、三分屏、四分屏、五分屏、 六分屏、七分屏、八分屏、九分屏、十分屏、十三分屏、十六分屏 等单画面/画中画/画外画合成、字幕叠加、终端名叠加、显示台标 |
| 控制面板 |
支持多种控制面板，选配10.1寸有线安卓触摸屏（标配不带壁挂架，不支持POE）， 10.1寸网络PoE桌面触控屏、10.1寸网络PoE嵌墙触控屏（标配嵌墙底盒）、 4寸网络PoE版86盒触屏 |
| 编解码率 |
最大4路4K30编解码，或者8路1080P60编解码，或者16路1080P30编解码， 每路支持128kbps、256 kbps、384 kbps、512 kbps、768 kbps、 1 mbps、1.5 mbps、2 mbps、3 mbps、4 mbps、6 mbps、8 mbps、 10 mbps、12 mbps、14 mbps、16 mbps、18 mbps、20mbps |
| 音频输入 |
8路凤凰端子输入（同时支持48V幻像供电MIC输入或line in线性输入）、 4路HDMI内嵌音频输入、1路OPS音频输入、1路无线投屏音频输入（选配）、 1路无线发言模块音频输入（选配）、6路Vailink网络音频输入 （来自AI音频算法处理平台，超融合云节点扩展出6路Vailink音频输入通道） |
| 音频输出 |
4路line out音频输出（或2对L/R凤凰端子立体声输出）、2路100W@8欧姆的 数字功放输出（或者2路150W@4欧姆的数字功放输出），2路HDMI内嵌音频输出， 8路Vailink网络音频输出（超融合云节点扩展出8路音频输出通道， 发送给AI音频算法处理平台）；支持音量调节，音频支持同步和混音两种方式。 HDMI OUT1支持所有音频输入的扩声，HDMI OUT2~HDMI OUT6只 支持网络RSTP码流音频扩声。 |
| 视频输入 |
4路HDMI输入接口，16路IP网络摄像机输入；HDMI IN1和HDMI IN3支持 最大4K30分辨率输入，HDMI IN2和HDMI IN4支持最大1920*1080@60分辨率输入； |
| 视频输出 |
1）6路HDMI输出接口，其中HDMI OUT2~HDMI OUT6为同源信号输出； HDMI OUT1支持最大分辨率4K30输出，HDMI OUT2~HDMI OUT6 支持最大分辨率1920*1080@60输出； 2）内置OPS电脑开 腾讯会议的时候（如果用的是HDMI IN接入摄像头）， 内置OPS电脑画面只能从HDMI OUT1输出，HDMI OUT2~6只能 显示HDMI IN接入摄像头的画面； 3）内置OPS开 腾讯会议的时候（只用一台USB摄像头直连OPS的USB口 作为腾讯会议摄像头采集时），内置OPS电脑画面可以从HDMI OUT1~6输出； 4）不开腾讯会议的时候，HDMI OUT1和HDMI OUT2~6的输出 可以从无线投屏、内置OPS电脑、HDMI IN1~4中任意选择； |
| 音频处理 |
支持自动回声消除(AEC)、自动增益控制(AGC)、自动噪声消除/抑制(ANC/ANS)、 自动反馈消除(AFC)、混音矩阵(AM)、丢包补偿(PLC) |
| 视频处理 |
支持视频分辨率适配、切换、分配、画面分割、支持滚动字幕叠加显示、 终端名叠加、显示台标、图像参数调节；字幕、终端名叠加支持任意位置调整； 台标支持左上、右上、左下、右下位置调整，支持透明度显示调节； |
| 通讯协议 |
SIP、BFCP双流、H.323、H.239、E.164、H.245、NAT、H.225、Q.931、RTSP、 RTMP、TCP/IP、HTTP、FTP、TCP、UDP、NTP、RTP、RTCP、Telnet、TLS； |
| 网络接口 |
1路WAN口，5路LAN口；或者设置6个网口全通；其中4路网口支持PoE供电； |
| 混音功能 |
同时支持本地音频、HDMI内嵌音频、远端音频RTSP网络接入流进入混音器， 可动态选择混音；同时支持内置OPS音频输入、内置AI音频/无线投屏音频输入（选配）、 内置无线发言模块音频输入（选配）进入混音器； |
| 中央控制 |
一键式中央控制：开关系统、调节输出音量、切换信号源、摄像机控制、 录播控制、远程呼叫、环境控制等； 支持通过RELAY口提供12V对外给控制面板供电； |
| 环控接口 | 3路RS-232/485接口、1*RS232/RS485 DEBUG、2路RELAY、2路I/O、2路红外IR |
| 视频会议 |
1、支持H.323点对点视频会议呼叫，支持辅流发送； 2、支持SIP点对点视频会议呼叫，支持辅流发送； 3、单机支持最大6方会议能力(通过SIP/H.323协议)，支持创建多个会议模板， 支持预约会议，按照预约时间自动召集入会;可以在会议过程中新增邀请终端入会， 也可以将某个终端从会议中踢出;支持对任意会场进行静音/开音，或一键全部闭音/开音； 4、使用H.323协议时，支持GK注册，通过短号呼叫； 5、使用SIP协议时，支持SIP注册，通过短号呼叫； 6、在视频会议过程中，支持音视频加密传输，点对点呼叫加密，多方视频会议呼叫加密， 防止整个会议过程中音视频被窃听收看； |
| 推送码流 | 支持同时推流到不少于8个不同的直播平台 |
| 直播功能 | 最大支持10路组播、直播和点播 |
| 录播功能 |
支持作为录播分发端和客户端，最大4路本地录制码流（或者录制1路4K画面）， 录播文件格式为MP4，支持U盘自动拷贝，U盘系统强制升级并恢复初始化配置， 支持录制文件内容管理（下载/导出/编辑/删除） |
| 分布式系统 |
可作为分布式系统的输入输出接口机使用，支持接入分布式系统满足各种客户端 （如：安卓客户端、IOS客户端、鸿蒙客户端、WINDOWS客户端、麒麟客户端等） 可视化控制及分布式上屏显示；支持与多媒体分布式控制系统配套，支持通过可视化 图像预览进行设备控制，支持作为分布式节点终端，并实现设备之间的互联互通 |
| 分布式系统配套 |
配套分布式系统使用的时候，超融合云节点支持配合输入接口机和输出接口机扩展 音频、视频、控制的输入输出路数，超融合云节点的HDMI接口输入画面可以通过 网络直接给输出接口机做大屏拼接输出，输入接口机画面也可以通过网络传输直接 给超融合云节点的HDMI接口输出，支持每一个HDMI输出接口可以多画面组合 （即：画面分割功能） |
|
AI音频算法处理平台配套
（自研Vailink音频协议）
|
配套AI音频算法处理平台使用，基于通用交换机的网络部署，超融合云节点支持 与Vailink网络音频云节点、Vailink适配器、Vailink话筒、Vailink功放、Vailink音箱、 Vailink网络音频处理器之间实现音频的任意输入和输出，满足无损、超低延时、 跨不同区域音频扩声需求；由平台统一管理配置信号路由关系；结合自研AI音频算法 （AI去噪、AI-AGC、AI去混响等），实现高保真声音还原，不吃字，不丢细节； 无损“抑制”噪声；实时动态处理混音比例；多话筒协作优化，减少声干涉； 实现不同应用场景的清晰、稳定、真实、悦耳的扩声效果。满足各会议室音频便捷的互联互通。 |
|
Vailink网络音频云节点
（自研Vailink音频协议）
|
6进*8出 Vailink网络音频传输通道，在标准的以太网上实现网络音频扩展， 满足超低延时、无压缩、跨区域音频扩声需求。 |
| 内置硬盘 |
标配2TB的3.5寸监控级硬盘，内置接口最大支持16TB硬盘， 可以通过USB外扩一块12TB硬盘 |
| 网络通信 | 支持4路音频混音播放，支持网络休眠和唤醒，一键式开关系统 |
| 维护功能 |
支持Web界面管理，提供快速配置设备端口，支持Web端口修改密码、修改IP地址、 恢复出厂设置、软件升级、指示灯、红外学习、日志管理、串口调试、 Telnet远程调试、远程运维管理 |
| 内置OPS电脑模块（选配） |
1）OPS电脑（Windows版本）模块，标配融合OPS十一代电脑， 16G内存，512G硬盘，安装Windows11专业版操作系统； 2）可以安装腾讯会议功能，支持将本机外接的视频和音频信号作为 腾讯会议的摄像头和话筒，同时可以将腾讯会议视频界面通过 本地HDMI OUT1接口输出，并通过本地音频接口扩声输出； 3）HDMI OUT2接口作为腾讯会议的视频输入的唯一采集源； |
|
AI音频 或 无线投屏功能
（选配，功能二选一）
|
一、AI音频 1、1路音频AI智能降噪通道 2、1路音频AI智能去混响通道 二、无线投屏功能 1）选配无线投屏模块，支持通过无线投屏发射器或投屏客户端， 将便携终端PC/手机/PAD的桌面图像，无线传输到超融合云节点， 通过本地HDMI OUT接口输出，实现图片分享/演示文稿/视频文件/办公协作 等无线分享功能； 2）USB1用于无线投屏发射器配对使用；USB2用于无线投屏接收模块软件版本升级使用； 3）无线接收器模块的天线可以引出到会议室天花部署，增强无线投屏的接收信号； |
| 内置无线发言模块（选配） |
1）选配无线话筒/领夹/头戴模块，支持将无线话筒/领夹/头戴模块 与超融合云节点配对，作为本地扩声、本地录播会议录制、 视频会议发言扩声的声音来源； 2）UHF无线发言接收模块，同时支持2只话筒发言； |
| 安装方式 | 2U电信标准机柜安装，建议与外围设备就近安装减少布线工作量 |
| 设备尺寸 |
产品尺寸：宽*高*深436.8mm*89mm*320mm 包装尺寸：宽*高*深620mm*160mm*605mm |
| 输入电压电流 | AC100~240V/50~60Hz |
| 设备功耗 |
1) 不外接喇叭输出，不外接POE受电设备时：典型功耗≤80W 2) 外接2只喇叭，外接POE受电设备时：满载功耗≤350W |
| 设备重量 | 整机净重9.3KG，带包装总重量12KG |
| 工作温度 | 0~45℃ 工作 |
| 湿度海拔 | 10％～90％，海拔小于等于5000米 |

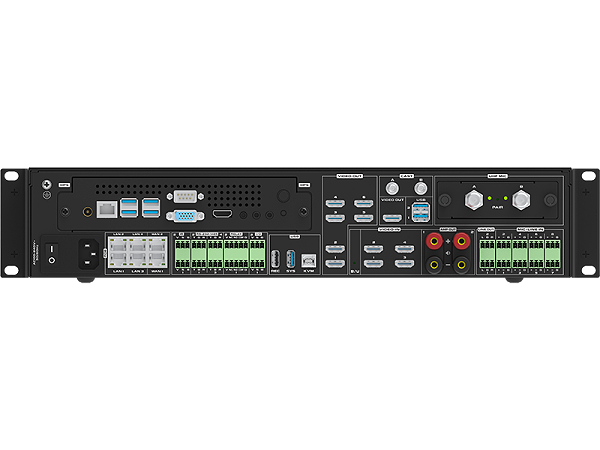

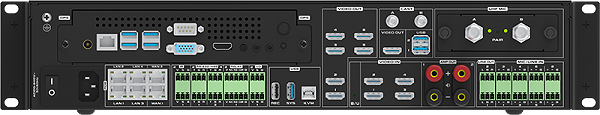

CLIMBER-1009 后面板图示：
（1）OPS电脑 （2）主机电源开关 （3）主机电源 （4）千兆网口*6（其中4路POE） （5）IR红外接口*2 （6）RS-232/485接口*3+RS-232/485 debug口*1 （7）RELAY控制口*2（电压电流：12V/不大于1A） （8）I/O接口*2（电压电流：12V/不大于1A） （9）USB Type-A型*2、USB Type-B型*1 （10）HDMI输出口*6 （11）HDMI输入口*4 （12）功放端子100W@8欧姆*2对 （13）L/R凤凰端子立体声输出*2（共4路独立音频输出） （14）MIC/LINE输入口*8 （15）AI音频/CAST无线投屏 （16）UHF无线发言模块
