攀登者系列CLIMBER-1009 是东微结合自身多年融合产品开发经验，最新推出的十二合一多功能终端主机。该产品融合了东微最新的音频算法、视频编解码、集中控制、媒体处理、远程通讯等技术于一体，采用国产核心处理器，在嵌入式系统上开发并优化升级的新一代十二合一的多功能融合设备。该款产品集成了远程视频会议、本地录播、音频扩声、视频矩阵切换、周边环控、集中统一触控、分布式系统输入输出编解码、IPC 接入、POE 千兆交换机等功能于一体，可以满足多媒体会议室、智慧教室、报告厅、多功能厅、移动指挥调度等场景使用。实现本地会议、远程会议、远程直播、远程培训、远程督导、远程示教、移动指挥等多种使用功能。十二合一多功能终端主机可独立组网，智能接入各种类型的音视频多媒体外设、环境外设等，同时可选内置OPS 电脑、无线投屏、无线发言模块等全功能十二合一模块的超融合一体机，为用户节省设备占用空间，同时提供多种便捷智能操作界面。该产品可以广泛应用在政府/企事业单位、公检法、金融、交通、武警、教育、医疗等行业。
十二合一多功能终端主机采用新一代媒体处理芯片，芯片处理能力得到了非常大的提升，最大支持H.265 4K@60 视频编解码，能全面提升图像和声音质量，给您带来高清效果体验。产品在兼容性、网络适应性、延时、抗丢包、多画面、多功能并发处理上的性能指标获得了新的突破。
东微TENDZONE 超融合云节点 CLIMBER-1009产品特性
高清晰、多通
最高4 路1080P@60fps 编码和4 路1080P@60fps解码。
丰富的接口，兼容对接不同的外设厂家设备。
同时支持多种场景应用，如：多媒体会议室、多媒体教室、医院手术示教、政府评标等场景，支持本地集控、远程集控、本地录播直播、远程互动等。
支持多媒体信息分布式交互系统平台（MIDIS）的编解码技术，作为分布式的输入输出接口机使用。
智能掌控
中控面板一键式操作，提升用户的“信息技术运用力”。
数字音频处理器算法流程图用户界面设计，大大降低会场本地扩声和远程互动声音的调试难度。
随意切、随意混、随意播，推送到云资源管理平台，支持互联网直播。
支持远程互动唿叫，满足远程音视频双向互动需求。
支持多台终端主机之间实现多方互动，满足远程协作，共开一个会需求。
稳定可靠
采用嵌入式Linux 系统，无病毒侵扰。
主机采用电信级结构设计，产品稳定可靠，适合7*24小时长时间运行。

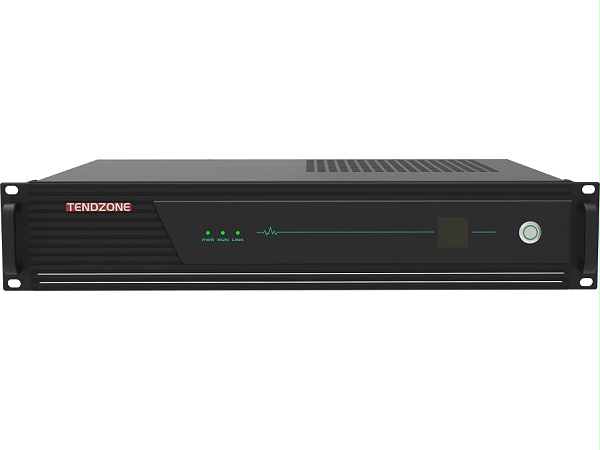

设备形态
支持2U 机柜安装，前面板液晶显示窗口。
支持设备进入待机和休眠唤醒状态，支持双电源开关，一个电源硬开关和一个电源软开关共同配合使用。
东微TENDZONE 超融合云节点 CLIMBER-1009 设备规格
|
项目 |
规格参数 |
|
安全稳定 |
采用工业级系统架构，基于LINUX 系统开发，无病毒侵扰 |
|
数据接口 |
2 路USB Type-A 型，1 路USB Type-B 型 |
|
网络摄像机 |
本地网络摄像机接入12 路，网络转发4 路 |
|
视频编解码 |
最大4 路1080P60 编码，最大4 路1080P@60 解码，或者8 路1080P@30 编码和8 路1080P@30 解码； |
|
音视频协议 |
音频支持G.711、G.722、G722.1、G722.1C、AAC，支持解码音频码流视频支持H.264HP、MP、BP，H265MP |
|
显示终端 |
内置视频分割功能，可实现单分屏、双分屏、三分屏、四分屏、五分屏、六分屏、七分屏、八分屏、九分屏、十分屏、十三分屏、十六分屏等单画面/画中画/画外画合成、字幕叠加、终端名叠加、显示台标 |
|
控制面板 |
支持多种控制面板，选配10.1 寸有线安卓触摸屏（标配不带壁挂架，不支持POE）， 10.1 寸网络PoE 桌面触控屏、10.1 寸网络PoE 嵌墙触控屏（标配嵌墙底盒） |
|
编解码率 |
最大16 路1080P 编解码，每路512Kbps~16Mbps |
|
音频输入 |
8 路凤凰端子输入（同时支持48V 幻像供电MIC 输入或line in 线性输入）、4 路HDMI 内嵌音频输入、1 路OPS 音频输入、1 路无线投屏音频输入（选配）、1 路无线发言模块音频输入（选配） |
|
音频输出 |
4 路line out 音频输出（或2 对L/R 凤凰端子立体声输出）、2 路100W@8 欧姆的数字功放输出（或者2 路150W@4 欧姆的数字功放输出），2 路HDMI 内嵌音频输出；支持音量调节，音频支持同步和混音两种方式。HDMI OUT1 支持所有音频输入的扩声，HDMI OUT2~HDMI OUT6 只支持网络RSTP 码流音频扩声。 |
|
视频输入 |
4 路HDMI 输入接口，16 路IP 网络摄像机输入；HDMI IN1 和HDMI IN3 支持最大4K30 分辨率输入，HDMI IN2 和HDMI IN4 支持最大1920*1080@60 分辨率输入； |
|
视频输出 |
1）6 路HDMI 输出接口，其中HDMI OUT2~HDMI OUT6 为同源信号输出；HDMI OUT1 支持最大分辨率4K30 输出，HDMI OUT2~HDMI OUT6 支持最大分辨率1920*1080@60 输出； 2）内置OPS 电脑开腾讯会议的时候（如果用的是HDMI IN 接入摄像头），内置OPS 电脑画面只能从HDMI OUT1 输出，HDMI OUT2~6 只能显示HDMI IN 接入摄像头的画面； 3）内置OPS 开腾讯会议的时候（只用一台USB 摄像头直连OPS 的USB 口作为腾讯会议摄像头采集时），内置OPS 电脑画面可以从HDMI OUT1~6 输出； 4）不开腾讯会议的时候，HDMI OUT1 和HDMI OUT2~6 的输出可以从无线投屏、内置OPS 电脑、HDMI IN1~4 中任意选择。 |
|
音频处理 |
支持自动回声消除(AEC)、自动增益控制(AGC)、自动噪声消除/抑制(ANC/ANS)、自动反馈消除(AFC)、混音矩阵(AM)、丢包补偿(PLC) |
|
视频处理 |
支持视频分辨率适配、切换、分配、画面分割、支持滚动字幕叠加显示、终端名叠加、显示台标、图像参数调节；字幕、终端名叠加支持任意位置调整；台标支持左上、右上、左下、右下位置调整，支持透明度显示调节。 |
|
通讯协议 |
SIP、BFCP 双流、H.323、H.239、E.164、H.245、NAT、H.225、Q.931、RTSP、RTMP、TCP/IP、HTTP、FTP、TCP、UDP、NTP、RTP、RTCP、Telnet、TLS |
|
网络接口 |
1 路WAN 口，5 路LAN 口；或者设置6 个网口全通；其中4 路网口支持PoE 供电。 注意：如果需要连接第三方PoE 交换机，建议用我们不支持PoE 的网口连接对方的PoE 交换机，确保其中一方的网口不会对外PoE 供电，尽量不要直接用PoE 接口相互连接。 |
|
混音功能 |
同时支持本地音频、HDMI 内嵌音频、远端音频RTSP 网络接入流进入混音器，可动态选择混音；同时支持内置OPS 音频输入、内置无线投屏音频输入（选配）、内置无线发言模块音频输入（选配）进入混音器 |
|
中央控制 |
一键式中央控制：开关系统、调节输出音量、切换信号源、摄像机控制、录播控制、远程呼叫、环境控制等； 支持通过RELAY 口提供12V 对外给控制面板供电 |
|
环控接口 |
3 路RS-232/485 接口、1*RS232/RS485 DEBUG、2 路RELAY、2 路I/O、2 路红外IR |
|
视频会议 |
1、支持H.323 点对点视频会议呼叫，支持辅流发送； 2、支持SIP 点对点视频会议呼叫，支持辅流发送； 3、单机支持最大6 方会议能力(通过SIP 协议)，支持创建多个会议模板，支持预约 会议，按照预约时间自动召集入会;可以在会议过程中新增邀请终端入会，也可以将 某个终端从会议中踢出;支持对任意会场进行静音/开音，或一键全部闭音/开音； 4、使用H.323 协议时，支持GK 注册，通过短号呼叫； 5、使用SIP 协议时，支持SIP 注册，通过短号呼叫。 |
|
推送码流 |
支持同时推流到不少于8 个不同的直播平台 |
|
直播功能 |
最大支持10 路组播、直播和点播 |
|
录播功能 |
支持作为录播分发端和客户端，最大4 路本地录制码流（或者录制1 路4K 画面），录播文件格式为MP4，支持U 盘自动拷贝，U 盘系统强制升级并恢复初始化配置，支持录制文件内容管理（下载/导出/编辑/删除） |
|
内置硬盘 |
标配2TB 的3.5 寸监控级硬盘，可以通过USB 外扩一块12TB 硬盘 |
|
网络通信 |
支持4 路音频混音播放，支持网络休眠和唤醒，一键式开关系统 |
|
维护功能 |
支持Web 界面管理，提供快速配置设备端口，支持Web 端口修改密码、修改IP 地址、恢复出厂设置、软件升级、指示灯、红外学习、日志管理、串口调试、Telnet远程调试、远程运维管理 |
|
内置OPS 电脑模块 |
1）OPS 电脑（Windows 版本）模块，标配融合OPS 十一代电脑，16G 内存，512G硬盘，安装Windows11 专业版操作系统； 2）可以安装腾讯会议功能，支持将本机外接的视频和音频信号作为腾讯会议的摄像头和话筒，同时可以将腾讯会议视频界面通过本地HDMI OUT1 接口输出，并通过本地音频接口扩声输出； 3）HDMI OUT2 接口作为腾讯会议的视频输入的唯一采集源。 |
|
无线投屏功能 |
1）选配无线投屏模块，支持通过无线投屏发射器或投屏客户端，将便携终端PC/手机/PAD 的桌面图像，无线传输到超融合云节点，通过本地HDMI OUT 接口输出，实现图片分享/演示文稿/视频文件/办公协作等无线分享功能； 2）USB1 用于无线投屏发射器配对使用；USB2 用于无线投屏接收模块软件版本升级使用； 3）无线接收器模块的天线可以引出到会议室天花部署，增强无线投屏的接收信号。 |
|
内置无线发言模块 |
1）选配无线话筒/领夹/头戴模块，支持将无线话筒/领夹/头戴模块与超融合云节点配对，作为本地扩声、本地录播会议录制、视频会议发言扩声的声音来源； 2）UHF 无线发言接收模块，同时支持2 只话筒发言。 |
|
安装方式 |
2U 电信标准机柜安装，建议与外围设备就近安装减少布线工作量 |
|
设备尺寸 |
产品尺寸：宽*高*深436.8mm*89mm*320mm 包装尺寸：宽*高*深620mm*160mm*605mm |
|
输入电压电流 |
AC100~240V/50~60Hz |
|
设备功耗 |
1) 不外接喇叭输出，不外接POE 受电设备时：典型功耗≤80W 2) 外接2 只喇叭，外接POE 受电设备时：满载功耗≤350W |
|
设备重量 |
整机净重9.3KG，带包装总重量12KG |
|
工作温度 |
0~45℃ |
|
湿度海拔 |
10％～90％，海拔小于等于5000 米 |

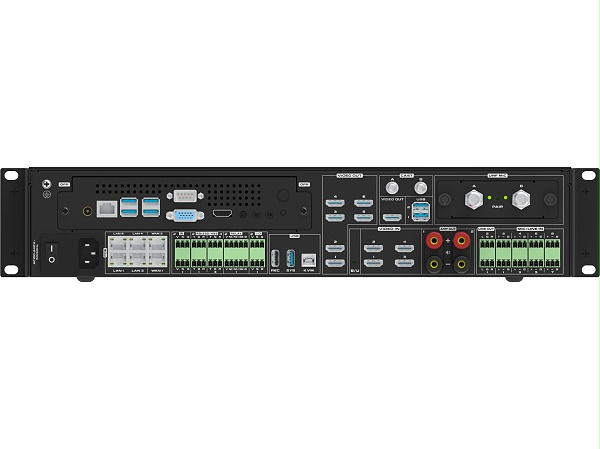

后面板图示：
（1）OPS 电脑
（2）主机电源开关
（3）主机电源
（4）千兆网口*6（其中4 路POE）
（5）IR 红外接口*2
（6）RS-232/485 接口*3+RS-232/485 debug 口*1
（7）RELAY 控制口*2（电压电流：12V/不大于1A）
（8）I/O 接口*2（电压电流：12V/不大于1A）
（9）USB Type-A
型*2、USB Type-B 型*1
（10）HDMI 输出口*6
（11）HDMI输入口*4
（12）功放端子100W@8 欧姆*2 对
（13）L/R 凤凰端子立体声输出*2（共4 路独立音频输出）
（14）MIC/LINE 输入口*8
（15）CAST 无线投屏
（16）UHF 无线发言模块
