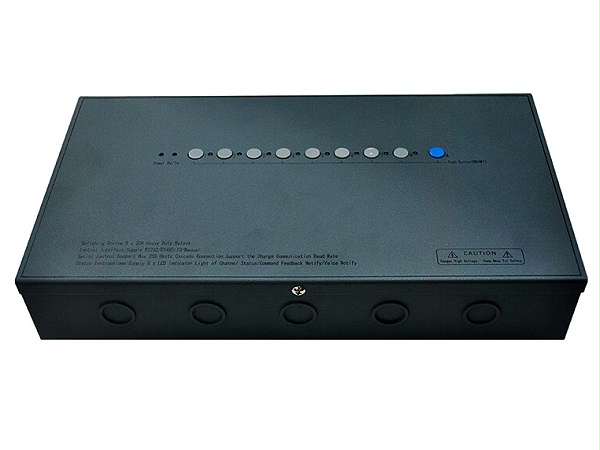

东微TENDZONE 八路强电控制接口机 CC-8H 继电器控制箱

本IP 网络继电器控制箱，采用标准TCP/IP 通信协议，控制8通道大功率设备，可用于智能照明系统、远程机房、远程电源管理系统，控制速度快，兼容性好，可通过现有的计算机网络快速部署，控制超过2000个回路，通过定制上位机程序扫描数百个设备、上千个回路状态，只需要不超过 10 秒就能完成。由于通过 TCP/IP 控制，控制主机可以采用双主机热备份的模式，极大的增强了控制系统的稳定性，超大型系统的稳定性更高。为增强设备的稳定性，本设备控制电路采用光耦隔离高压部分，降低高压电路控制的干扰，具有极强的稳定性，本产品采用220VAC交流电源供电，主板电路在出厂前均经过24小时 50 度高温环境老化，保障极低的故障率。REL1~REL8的COM分别接入8个独立空开的火线时，每路可以支持最大4000W 的对外输出。

东微TENDZONE 八路强电控制接口机 CC-8H 继电器控制箱产品特性

支持外部电路通过干触点短接 com 端的方式控制通道开关；

通过干触点控制时，串口、网口、面板控制均失效；

支持通过 RS232、RS485 控制通道开关；

支持通过网络TCP、UDP、HTTP、web控制通道开关；

支持时序控制通道开启和关闭；

支持每通道单独控制开启和关闭；

支持锁定面板按键；

支持通道与通道之间状态互锁；

支持自定义设备名称和通道名称设备掉电，供电恢复后，端口状态自动恢复到断电前的状态；

可对每个通道配置打开或关闭此功能；

支持通道状态改变时，发出提示音；

支持场景保存和调用；

支持场景名称修改和查询；

八路通道，每通道一个COM 公共火线端，一个NC常闭端，一个NO常开端，单通道最大支持250V15A；

一组 8 位零线汇聚端子；

一组9位干触点接口，其中8位对应8个通道，1位为COM公共端；

一组 RS485 控制口，一组 RS232输入，一组 RS232；

一个网口输出；

一组电源输入接口端子，支持AC220V；

一个时序开关按钮；

八个通道开关按钮；

一个电源指示灯，一个串口工作指示灯，八个通道状态指示灯；

功耗：通道全部关闭时(待机功率)：3W，通道全部打开时(工作功率)：12W；

包装箱尺寸(mm)：430x260x120；

实物尺寸(mm)：370x200x65；

重量：约 4.5Kg。
