东微TENDZONE 一屏多显输出节点(含软件) DWLP-20ZXC-13
DWLP-20ZXC-13 是多媒体分布式交互系统一体云节点，系统部署支持无中心和有中心两种部署方式，支持1920*1200@60 视频信号采集及编码；支持KVM座席的应用，支持LED/LCD拼接的应用。
一屏多显输出节点(含软件) DWLP-20ZXC-13 技术参数
国产化芯片，自主可控，嵌入式Linux 系统，无病毒侵扰;
无风扇静音设计，长时间运行不宕机，支持 1U 机柜独立安装或同时并排安装 2 台;
支持1路HDMI视频输出接口，支持独立的平衡音频输出接口；
音频支持同步、异步和混音三种方式；支持多路音频混音播放；
支持2路LINE IN平衡音频输入接口、2路LINE OUT平衡音频输出接口、1路3.5mm耳机接口、1路USB 3.0 Host、1路USB 2.0 Host、1路type-c接口(支持OTG)；支持4路IO接口、4路IR接口、2路RS232接口、1路RS485接口、1路RS232调试口接口；支持1路DC12V/2A电源输入接口；
采用标准RJ45接口,1000Mbps速率,支持跨网段通讯,支持DHCP动态获取IP地址;
支持1路3840*2160@60fps视频输出;
支持自定义传输码率，码率调整范围128Kbps~100Mbps; 支持帧率调整范围5～60帧；
支持网络休眠和唤醒;
支持对场景布局下信号源画面进行双指双击放大或双指双击缩小功能;
支持多个坐席拼接控制，可根据要求自定义显示坐席布局界面信息，如1/2/4/6/8/9/16画面显示窗口；
支持可视化触摸调度，如触摸单击、双击、右键、选中、拖拽和框选等常规触摸功能操作；
支持预设界面预案；可快捷键一键调取；
支持快捷键调取预案、切换信号源、放大全屏操作；
支持显示终端任意拼接、漫游、开窗、叠加显示,单路端口支持不少于16个实时活动视窗;
支持远程KVM控制:鼠标光标进行多屏间跨屏、漫游时无延时,支持多屏间放大缩小;支持多权限管理;支持空闲自动锁定KVM坐席;支持快捷键隐藏/显示OSD菜单;支持把本地坐席列表中的任意视频源推送到本地或者远端的拼接大屏全屏显示;
支持web界面管理,提供快速配置设备端口,支持web端口修改密码、修改 IP 地址、网络抓包、串口收码、清除用户设置、恢复出厂设置、导出日志、升级;
支持字幕及背景，支持文本/时间/IP地址类型字幕显示，支持字幕内容的字体/字号/字色/背景色/背景框大小/背景透明度/位置；支持字幕显示/隐藏控制；支持90度/180度/270度/360度视频旋转上屏显示；支持横幅显示，支持LED/LCD屏拼接同步显示，支持视频轮巡开窗；
支持AAC双声道、G.711a、G.711u、G.722、OPUS音频协议，48KHz 24位采样率；支持H.264/H.265解码；支持输出分辨率设置，支持3840*2160@60fps分辨率下向兼容，支持自定义分辨率输出;
支持EDID扩展显示标识自动识别,支持HDCP，支持EDID导入与导出功能;
支持POE供电及外部供电互备，供电倒换过程不断电，用户无感知，倒换无延时；支持光电链路备份；
支持通过网络、USB存储设备对设备进行升级操作;
支持在控制界面上一键对多路信号源进行截屏，自动保存到操作台所在的存储设备；
支持音频同步拖放控制，视频源上可控制音频开关；
支持窗口锁定功能，窗口内只显示固定的信号源；
支持网页手动切换编或解型号使用；
一屏多显输入节点(含软件) DWLP-20ZXR-13 软件功能：
配合节点使用；
支持低延时模式设置；
支持配置网络访问地址；
支持KVM 控制；
支持 IR 红外控制设置。
支持用户权限限制。
一屏多显输出节点(含软件) DWLP-20ZXC-13 设备规格
| 特性 | DWLP-20ZXC-13 |
| 硬件配置 |
国产编解码芯片，自主可控；基于嵌入式Linux 系统开发， 无病毒或木马侵； |
| 前面板 | 3 个状态指示灯，分别为 PWR、RUN、LINK； |
| 视频接口 |
1 路HDMI 视频输入；1
路HDMI 视频输出； 支持 HDMI 固定卡扣； |
| 音频接口 |
1 路 3.5mm
耳机接口输入；2 路非平衡LINE 音频输入； 2 路非平衡LINE 音频输出； |
| 数据接口 |
1 路USB 3.0
Host；1 路USB 2.0 Host；1 路type-c 接口， 支持 OTG； |
| 控制接口 |
4 路 IO；4 路 IR；2
路RS232；1 路RS485； 1 路RS232 调试口； |
| 电源接口 | 1 个 DC 电源接口，12V/2A 输入； |
| 设备功耗 | ≤12W； |
| 工作环境 | 温度 0~45℃；湿度 10％～90％；海拔小于等于 5000 米； |
| 存储环境 | 温度-20℃～60℃；湿度 5％～90％；海拔小于等于 5000 米； |
| 安装方式 | 2 台并排 1U 机柜安装；8 台集中式安装； |
| 尺寸 | 产品尺寸：220*124*30mm；包装尺寸：560*408*135mm； |
| 网络接口 |
1 路 1000Mbps
光纤网口；1 路 1000Mbps 以太网口， 支持 POE 供电； |
| 视频输入输出 |
1路1920*1200@60fps视频输出；支持1920*1200@60fps 输出分辨率下向兼容，且支持自定义分辨率输出； |
| 视频编解码 | 支持H264/H265视频解码；支持1920*1200@60视频解码； |
| 音频输入输出 |
1路HDMI OUT音频输出；2路平衡LINE音频输出； |
| 音频编解码 |
支持 AAC、G.711a、G.711u、G.722 音频格式编码， 48KHz 24 位采样率； |
| 视频识别 | 支持 EDID 扩展显示标识自动识别；兼容逐行扫描 P 制； |
| 网络通信 |
支持跨网段通讯；支持 DHCP 动态获取 IP 地址； 支持 RTSP/RTP 协议； |
| 设备运维 |
支持获取设备进程是否存活、内存使用信息、 运行时长信息、CPU 占用率、磁盘使用运维信息； 支持 web 网页配置；支持网络配置、设备升级、 重启、日志导出、配置导入/导出、清除用户配置、恢复出厂； |
| 字幕/背景 | 支持背景设置；支持字幕设置；支持横幅显示； |
| 应用 |
支持 KVM 座席应用；支持拼接显示应用； 支持超高分视频同步应用。 |

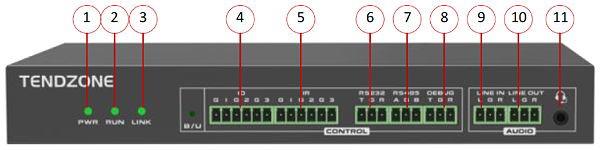

一屏多显输出节点(含软件) DWLP-20ZXC-13 前面板图示
① 电源指示灯
② 工作指示灯
③ 连通指示灯
④ 3 路 IO
⑤ 3 路 IR
⑥ 一路 RS232
⑦ 一路 RS485
⑧ 一路Debug 口
⑨ 一路平衡输入
⑩ 一路平衡输出
⑪ 一路 3.5mm 接口

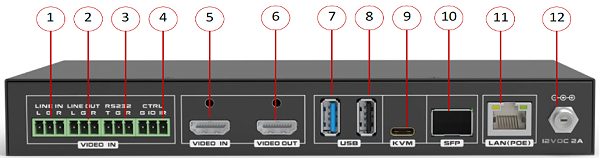

一屏多显输出节点(含软件) DWLP-20ZXC-13 后面板图示
① LINE IN 平衡输入
② LINE OUT 平衡输入
③ 一路 RS232
④ 一路 IO+一路 IR
⑤ HDMI IN1 输入（带音频）
⑥ HDMI OUT 输出（带音频）
⑦ USB3.0 Type-A Host 端口
⑧ USB2.0 Type-A Host 端口
⑨ Type-C 端口（升级）
⑩ SFP 千兆光网口
⑪ PoE 千兆电网口
⑫ DC 12V/2A 供电口
