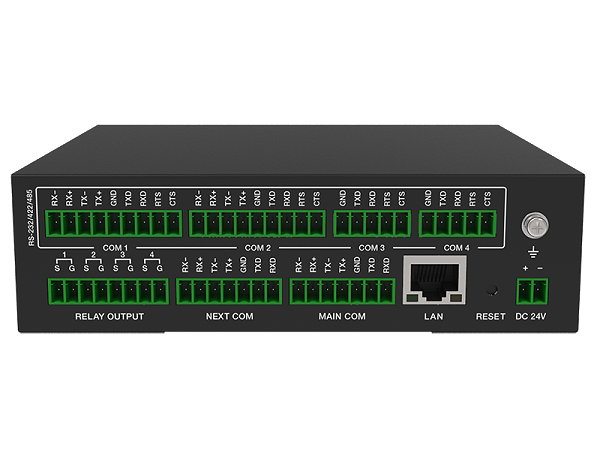

东微TENDZONE 四路环境控制接口机 CC-4R
四路环境控制接口机 CC-4R 产品简介
该产品带有4路扩展输入输出串行端口、4路Realy接口，可与可编程中央控制系统或PC机通信，实现对多种设备的控制以及对不同通讯方式的设备间进行协议转换。内置多种输入通讯接口，可通过RS-232、RS-422、RS-485和网络通讯接口实现与可编程中央控制系统主机或PC机通讯。前面板设有电源指示灯，主串口收发数据指示灯和扩展串口收发数据指示灯，方便用户及时了解设备通电情况及数据通信进度。
四路环境控制接口机 CC-4R 产品特性
4路弱电继电器接口，为弱电设备提供独立4通道；
1主串口、4个串行接口（RS-485/RS-232/RS-422）；
1个复用扩展口（最大支持999级联）；
金属机箱设计，满足工程安装应用；
百兆局域网络IP传输，不受距离限制。
四路环境控制接口机 CC-4R 规格参数
| 特性 | CC-4R |
| 串口双向支持数据模式 | 与网络接口实现备份控制 |
| 串口通信方式 | RS-232支持全双工通信方式，可配置硬件流控 |
| RS-422支持全双工通信 | |
| RS-485支持半双工通信 | |
| 波特率 | 支持2400、4800、9600、14400、19200、38400、5600、57600、115200 |
| 输入端口 | 1×LAN （RJ45） |
| 1×DC IN （2-pin凤凰端子） | |
| 1×COM （7-pin凤凰端子） | |
| 输出端口 | 1×COM （7-pin凤凰端子） |
| 2×COM （9-pin凤凰端子） | |
| 2×COM （5-pin凤凰端子） | |
| 1×RELAY （8-pin凤凰端子） | |
| MAIN COM | 主通信串口，用于连接中控系统或电脑 |
| RS-232/422/485 | RS-232/422/485串口，COM1口和COM2口支持RS-232/422/485协议 |
| COM3口和COM4口支持RS-232协议，确保扩展器与设备间的双向通讯 | |
| 弱电继电器端口 | 4路，最大承载1A 24VDC/AC负载 |
| 网络接口 | 1*10/100Mbps RJ45 |
| 电源 | 输入：AC 100~240V 50/60Hz， 输出：DC 24V/1A，功耗<2w |
前面板图示
1：电源状态灯 2：网络状态灯 3：REALYS继电器状态灯 4：串口状态灯

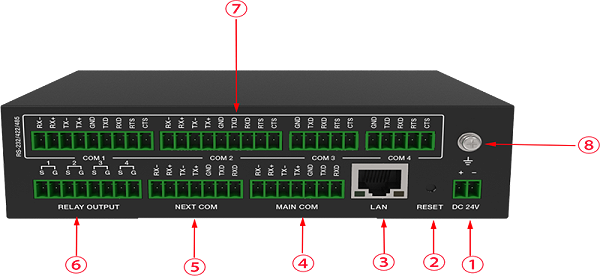

后面板图示
1：24V电源接口 2：复位接口 3: 10M/100MRJ45网口 4:扩展器主接口 5：扩展器级联口
6：RELAY接口 7: RS-232/422/485接口*4 8:接地
