一、行业痛点
在当前大型会议室应用场景中，普遍存在以下核心痛点，严重影响会议效率与体验：
音频体验不佳：传统会议系统易出现回声、啸叫、拾音距离短等问题，200㎡左右的大型空间中声音覆盖不均匀，后排参会者听不清发言内容。
视频显示效果差：传统投影设备亮度不足、分辨率低，在明亮环境下显示效果模煳，无法满足多人同时清晰观看会议内容的需求。
系统兼容性弱：各品牌设备之间协议不统一，导致会议发言、音频扩声、视频显示等系统无法协同工作，操作复杂且易出现故障。
控制管理繁琐：需通过多个设备的控制面板分别操作，缺乏统一的智能控制平台，会议准备时间长，技术人员操作难度大。
扩展性不足：传统系统难以支持多会场联动、远程视频会议等扩展需求，无法适应现代化会议的多元化应用场景。
二、方案简介
本方案针对 200㎡左右大型会议室场景，基于东微（TENDZONE）全系列专业音视频设备，构建集会议发言、音频扩声、视频显示、录制直播、智能控制于一体的一体化解决方案。

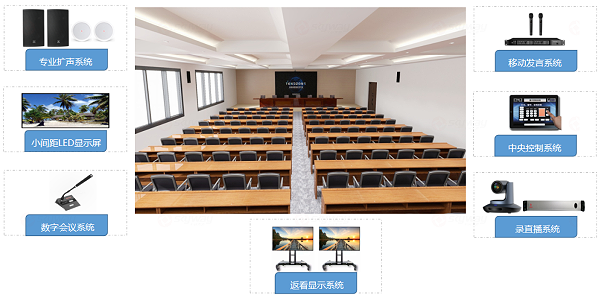

方案核心由七大系统组成：

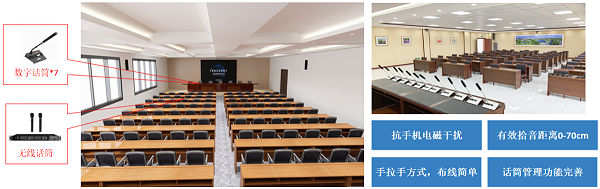

会议发言系统：采用 AMH-800 网络型多功能会议系统主机，搭配 1 只 AMH-70C 主席单元和 6 只 AMH-70D 代表单元，满足中小型会议的发言需求，同时配备 ATW-1002H2 双通道无线手持话筒，适应移动发言场景。

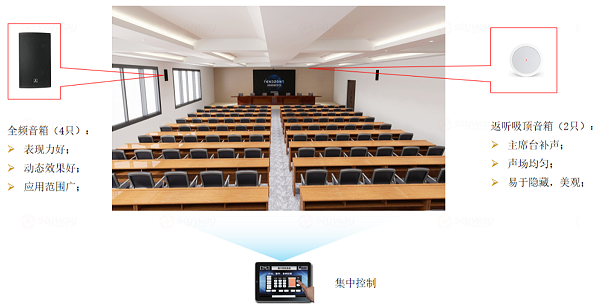

音频扩声系统：通过 4 只 EX-10 全频扬声器实现均匀声场覆盖，2 只 ACS-6 吸顶扬声器作为返听设备，配合 ADM2350、ADM2150 数字功率放大器和 SOLON M0808A 视讯数字音频处理器，确保音质清晰、无啸叫。

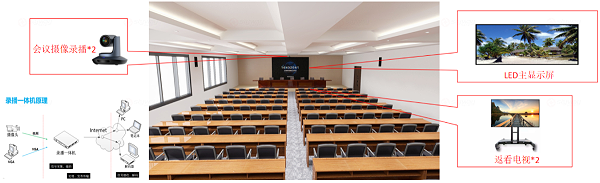

LED 显示系统：配置 9.9225㎡ P1.5 高清 LED 显示屏（DW-6315），搭配 4 台高清 LED 发送器，同时设置 2 台 55 英寸返看电视，满足参会者多角度观看需求。
视频采集系统：采用 3 台 HCAM-400 高清云台摄像机，实现会议场景的全方位视频采集，配合 HRS100-4 录播一体机完成会议内容的录制与直播。

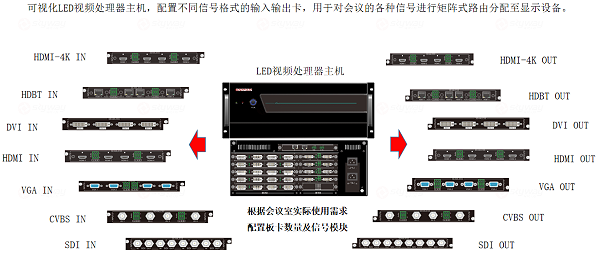

视频处理系统：基于 VSE-0818-02 可视化 LED 视频处理器，搭配多类型输入输出卡（HDMI、SDI、DVI），实现多信号源的灵活切换与处理。

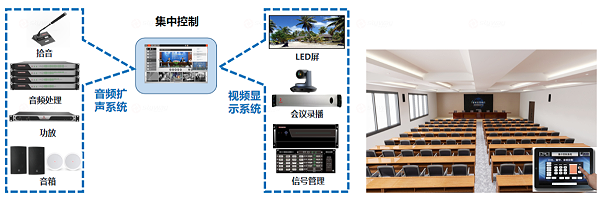

智能控制系统：通过 CC-800 智能环境控制主机和 10.8 英寸无线触摸屏，实现对所有设备的统一控制，简化操作流程。
辅助系统：包含电源时序控制、机柜、各类专业线缆及管材，确保系统稳定运行与规范安装。
方案完全基于清单内设备构建，所有产品均为东微品牌或定制化配套设备，确保系统兼容性与稳定性，满足大型会议、培训、报告等多种应用场景需求。
三、技术亮点
全数字网络架构：会议发言系统采用 RJ45 网络接口设计，支持环形双向传输，任意一条线缆出现问题时，断点后设备可自动切换至环回线路，确保系统不间断运行，最大支持 112 只发言单元扩展。
专业音频处理技术：SOLON M0808A 视讯数字音频处理器内置高性能 DSP 芯片，提供反馈抑制、自动增益、降噪等功能，配合 EX-10 全频扬声器的精准声场设计，实现 200㎡空间内 ±3dB 的声场不均匀度，确保每个位置音质一致。
高清视频处理能力：VSE-0818-02 视频处理器支持多格式信号输入（HDMI、SDI、DVI），可实现 4K 级视频信号的实时处理与切换，配合 P1.5 LED 显示屏的高分辨率（1920×1080），确保显示内容清晰细腻。
智能联动控制：通过 CC-800 智能控制主机，实现发言系统、音频扩声、视频显示、环境设备的联动控制，例如开启话筒时自动调整音频增益，切换视频信号时同步调整显示设备，大幅简化操作流程。
灵活的录制直播功能：HRS100-4 录播一体机支持 4 路视频信号同时录制，可将会议内容实时推流至直播平台，同时 AMH-800 主机支持 USB 存储设备录制音频，满足会议内容的存档与分享需求。
高可靠性设计：所有核心设备均采用军工级元器件，如 AMH 系列会议单元的高亮度 OLED 显示面板，具有抗手机、RF 射频干扰能力，适应复杂的会议环境。
四、组网拓扑
本方案采用分层组网架构，分为信号采集层、信号处理层、信号输出层、控制管理层四层结构，各层之间通过标准化接口连接，确保系统稳定可靠。
信号采集层
音频采集：AMH-70C 主席单元、AMH-70D 代表单元、ATW-1002H2 无线手持话筒
视频采集：3 台 HCAM-400 高清云台摄像机
连接方式：通过超五类网线连接至会议系统主机，摄像机通过 HDMI/SDI 线连接至视频处理器
信号处理层
音频处理：SOLON M0808A 视讯数字音频处理器、ADM2350/ADM2150 数字功率放大器
视频处理：VSE-0818-02 可视化 LED 视频处理器、HRS100-4 录播一体机
控制处理：CC-800 智能环境控制主机、VSE-0818-02 视频处理器
连接方式：各处理器之间通过网络或专业音频线缆连接，形成闭环处理链路
信号输出层
音频输出：EX-10 全频扬声器、ACS-6 吸顶扬声器
视频输出：P1.5 LED 显示屏、55 英寸返看电视
连接方式：扬声器通过音箱线连接至功率放大器，LED 显示屏通过发送器连接至视频处理器
控制管理层
控制设备：10.8 英寸无线触摸屏、MatePad 控制终端、无线路由器（ERG2-1350W）
辅助控制：CC-8T 八路时序电源控制接口机、定制化控制软件
连接方式：通过 WiFi 或有线网络实现控制终端与各系统主机的通信，电源时序器通过 RS232 接口连接至控制主机
拓扑特点：采用星形 + 环形混合组网方式，会议发言系统采用环形拓扑确保冗余备份，其他系统采用星形拓扑便于扩展，所有设备通过标准化接口连接，支持后期设备扩容与功能升级。
五、方案清单/产品清单
| 大型会议室200㎡左右 | |||||
| 序号 | 设备名称 | 型号 | 数量 | 单位 | 备注 |
| 一、会议发言系统 | |||||
| 1 | 网络型多功能会议系统主机 | AMH-800 | 1 | 台 | |
| 2 | 网络型多功能会议系统软件 | V2.201.1 | 1 | 套 | |
| 3 | 网络型桌面式主席单元 | AMH-70C | 1 | 只 | |
| 4 | 网络型桌面式代表单元 | AMH-70D | 6 | 只 | |
| 5 | 双通道无线手持话筒 | ATW-1002H2 | 1 | 套 | |
| 二、音频扩声系统 | |||||
| 1 | 全频扬声器 | EX-10 | 4 | 只 | |
| 2 | 吸顶扬声器（返听） | ACS-6 | 2 | 只 | |
| 3 | 两通道数字功率放大器（全频） | ADM2350 | 2 | 台 | |
| 4 | 两通道数字功率放大器（吸顶） | ADM2150 | 1 | 台 | |
| 5 | 视讯数字音频处理器（8in8out) | SOLON M0808A | 1 | 台 | |
| 6 | 多功能音频处理器控制软件 | V2.2.1 | 1 | 套 | |
| 三、视频显示系统 | |||||
| 1 | P1.5 LED显示屏（600*337.5） | DW-6315 | 9.9225 | 平方 |
尺寸：4.2m*2.3625m； 分辨率：2688*1512 |
| 2 | 高清LED发送器 | 4 | 台 | ||
| 3 |
LED钢结构
（含安装费）
|
定制 | 13.3 | 平方 | |
| 4 | 运输费 | 定制 | 9.9225 | 平方 | |
| 5 | LED配电箱(PLC智能) | 定制 | 1 | 台 | |
| 6 | 返看电视 | 55英寸 | 2 | 台 | |
| 7 | 返看移动支架 | 定制 | 2 | 套 | |
| 四、会议录播系统 | |||||
| 1 | 高清云台摄像机（灰色） | HCAM-400 | 3 | 台 | |
| 2 | 录播一体机（4端口） | HRS100-4 | 1 | 台 | |
| 五、信号管理系统 | |||||
| 1 | 可视化LED视频处理器主机 | VSE-0818-02 | 1 | 台 | |
| 2 | 可视化LED视频处理器软件 | V4.1.1 | 1 | 套 | |
| 3 | 两路HDMI输入卡 | VSE-2I-HD | 2 | 块 | 信息插2路，预留2路 |
| 4 | 两路SDI输入卡 | VSE-2I-SD | 2 | 块 | 摄像机3路，预留1路 |
| 5 | 四路DVI带底图输出卡 | VSE-4O-DV-B | 1 | 块 | 录播一体机3路，预留1路 |
| 6 | 四路HDMI带底图输出卡 | VSE-4O-HD-B | 2 | 块 | 返看电视2路，LED4路，预留2路 |
| 7 | 预览回显卡 | VSE-2E-OB | 1 | 块 | |
| 六、集中控制系统 | |||||
| 1 | 智能环境控制主机 | CC-800 | 1 | 台 | |
| 2 | 环境控制接口机软件 | V1.6.1 | 1 | 套 | |
| 3 | 智能控制网关编程服务 | TZ-DG | 1 | 台 | |
| 4 | 八路强电控制接口机 | CC-8H | 1 | 台 | |
| 5 | 无线触摸屏 | MatePad 10.8英寸 | 1 | 台 | 无线控制屏 |
| 6 | 无线路由器 | ERG2-1350W | 1 | 台 | |
| 七、辅材系统（辅材为暂估，具体以现场实际情况为准） | |||||
| 1 | 八路时序电源控制接口机 | CC-8T | 2 | 台 | |
| 2 | 机柜 | 1.6米 | 1 | 个 | |
| 3 | 信息地插 | HDMI、网线、电源 | 2 | 个 | |
| 4 | DVI线 | 1米 | 3 | 根 | 录播一体机 |
| 5 | HDMI线 | 1米 | 4 | 根 | LED显示屏 |
| 6 | HDMI光纤线 | 40米 | 4 | 根 | 信息插、返看电视 |
| 7 | SDI线 | 150 | 米 | ||
| 8 | 音频线 | 100 | 米 | ||
| 9 | 音箱线 | 300 | 米 | ||
| 10 | 网线 | 500 | 米 | ||
| 11 | 电源线 | 500 | 米 | ||
| 12 | 25管材 | 1000 | 米 | ||
| 13 | 32管材 | 160 | 米 | ||
| 14 | 接插件、其它附件等 | 1 | 批 | ||
本方案核心产品分类如下：
会议发言系统包含网络型多功能会议系统主机（AMH-800）1 台、配套控制软件（V2.201.1）1 套、1 只桌面式主席单元（AMH-70C）、6 只桌面式代表单元（AMH-70D）及 1 套双通道无线手持话筒（ATW-1002H2），满足会议发言的基本需求。
音频扩声系统配备 4 只全频扬声器（EX-10）、2 只吸顶返听扬声器（ACS-6）、2 台全频数字功率放大器（ADM2350）、1 台吸顶数字功率放大器（ADM2150）、1 台 8 进 8 出视讯数字音频处理器（SOLON M0808A）及配套控制软件，确保声场均匀覆盖与音质优化。
视频显示与处理系统包含近 10㎡ P1.5 高清 LED 显示屏（DW-6315）、4 台 LED 发送器、2 台 55 英寸返看电视及支架，搭配 3 台高清云台摄像机（HCAM-400）、1 台 4 端口录播一体机（HRS100-4），同时配置可视化 LED 视频处理器（VSE-0818-02）及多类型输入输出卡，实现视频采集、处理、显示全流程覆盖。
智能控制系统由智能环境控制主机（CC-800）、配套软件、控制网关、八路强电控制接口机、10.8 英寸无线触摸屏及无线路由器组成，实现系统统一控制。
辅助设备包含 2 台八路时序电源控制接口机、1 个 1.6 米机柜、2 个信息地插，以及 DVI、HDMI、光纤等各类专业线缆和管材，确保系统安装规范与稳定运行。
