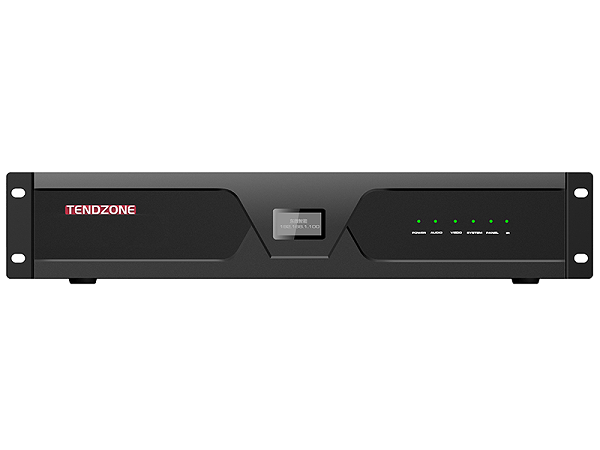

东微TENDZONE 教学云节点 TCN100
Tendzone TCN100教学云节点为教育行业提供的一体化智慧教室主机。该产品是基于嵌入式系统开发的新一代多功能智慧教室设备，是集成分布式系统可视化调度、互动教学、远程授课、教学录播、本地多媒体教学、远程督导、远程巡课等等超强功能的智慧教育主机。TCN主机可独立组网，智能接入各种类型的教室设备，为用户提供多种一键智能操作体验。
TCN100采用新一代媒体处理平台，全面提升图像和声音质量，给您带来高质量的效果体验。产品在兼容性、网络适应性、延时、多画面等性能指标上有质的突破。
教学云节点 TCN100 产品特性
高清晰、多通道
最高6路1080P@60fps或12路1080P@30fps视频编解码
丰富的控制接口，兼容主流外设厂家
同时支持多种教学应用，多媒体教学、远程互动教学、远程巡课、远程巡考、在线授课等
智能掌控
一键式操作，提升教师“信息技术运用力”
随意切、随意混、随意播，推送云资源管理平台支持互联网直播
支持远程互动教学SIP唿叫，满足远程互动教学需求
支持与多点教学互动MCU配套实现任意扩展的多方互
稳定可靠
采用嵌入式Linux系统，无病毒侵扰
主机采用电信级插框设计，板间采用工业级连接器、板间无飞线
设备形态
支持 2U机柜安装或独立安装
支持设备进入待机和休眠唤醒状态
教学云节点 TCN100 设备规格
| 项目 | TCN100 |
| 存储信息 |
CPU型号：海思双核A9处理器 ，主频：1.1GHz； 运行内存：2GB；存储：256GB |
| 安全稳定 | 采用工业级系统架构，基于LINUX系统开发，无病毒侵扰 |
| 数据接口 | 1个USB3.0 Type-A Host端口 |
| 摄像机输入 |
本地网络摄像机接入支持最大不少于12路， 网络转发支持最大不少于4路 |
| 视频编解码 | 最高6路1080P@60fps或12路1080P@30fps视频编解码 |
| 兼容能力 |
音频支持G.711、G.722、AAC，支持解码音频码流 视频支持H.264HP、RTSP协议 |
| 显示终端 |
内置视频矩阵，可实现单分屏、双分屏、三分屏、 九分屏、十六分屏等单画面/画中画/画外画拼接、字幕叠加 |
| 控制面板 |
支持多种控制面板，7寸三防工业级触摸屏， 10.1寸安卓触摸屏，windows系统面板，Ipad面板等 |
| 编解码率 | 最大12路，每路512Kbps~16Mbps |
| 音频输入 |
3个平衡式线路/话筒（支持48V/10mA幻象供电）、 2个3.5mm接口、2路HDMI/DVI内嵌音频输入 |
| 音频输出 |
2个平衡式线路，2个功放输出（每通道100W@8欧姆）， 2路HDMI/DVI内嵌音频输出；平衡式线路音频输出接口， 支持音量调节，音频支持同步和混音两种方式 |
| 视频输入 |
视频输入：2路3G-SDI接口、2路DVI-I接口、 1路HDMI输入接口 、1路RJ45千兆网口 （支持不少于12路IP网络摄像机输入）、1路RJ45调测接口； |
| 视频输出 |
1路DVI-I接口，1路HDMI接口，1路VGA接口， 三个接口可以输出同一画面，也可以 两两组合同时输出2个不一样的画面 |
| 音频处理 |
支持自动回声消除(AEC)、自动增益控制(AGC)、 自动噪声消除(ANC)、自动反馈消除(AFC)、 混音矩阵(AM)、丢包补偿(PLC) |
| 视频处理 |
支持视频分辨率适配、切换、分配、 画面分割、字幕叠加、图像参数调节 |
| 通讯协议 |
SIP、BFCP双流、RTSP、RTMP、TCP/IP、 HTTP、FTP、NTP、RTP、RTCP、Telnet |
| 网络接口 | 千兆RJ45网口*1，控制面板RJ45接口*1 |
| 混音功能 |
同时支持本地音频、本地视频内嵌音频、远端音频 共12路RTSP网络接入流进入混音器，可动态选择4路混音 |
| 中央控制 | 一键式中央控制：开关系统、调节输出音量、切换信号源、录播控制 |
| 视频会议 | 支持SIP双流视频会议呼叫 |
| 推送码流 | 支持同时推流到不少于8个不同的直播平台 |
| 直播功能 | 最大支持10路组播、直播和点播 |
| 录播功能 |
支持作为录播分发端和客户端，支持输入4路本地码流和IPC， 最大同时录制其中4路；支持外挂USB硬盘存储，U盘自动拷贝， USB光驱刻录，U盘系统强制升级并恢复初始化配置， 支持录制文件内容管理（下载/导出/编辑/删除），支持FTP服务器存储 |
| 特色功能 | 人脸马赛克，可以划定区域打马赛克，用于特殊场合保护个人隐私 |
| 网络通信 | 支持5路音频混音播放，支持网络休眠和唤醒 |
| 维护功能 |
支持Web界面管理，提供快速配置设备端口，支持Web端口修改密码、 修改IP地址、恢复出厂设置、软件升级、OLED显示信息、指示灯、 红外学习接收器、最小系统、日志管理、串口调试、Telnet远程调试 |
| 安装方式 | 与外围设备就近安装，或在2U电信标准机柜安装 |
| 设备尺寸 |
产品尺寸：宽*高*深440mm*90mm*300mm 包装尺寸：宽*高*深620mm*106mm*605mm |
| 输入电压电流 | AC100~220V/50Hz |
| 设备功耗 |
1) 无功放和时序电源输出，带视频输入输出和控制面板：≤40W 2) 接2个100W功放和控制面板，无时序电源：≤234W 3) 全部带载功放、控制面板、时序电源：≤2254W |
| 工作温度 | 0~45℃ 工作 |
| 湿度海拔 | 10％～90％，海拔小于等于5000米 |
| 设备重量 |
净重：7.44kg
毛重：10.4kg
|

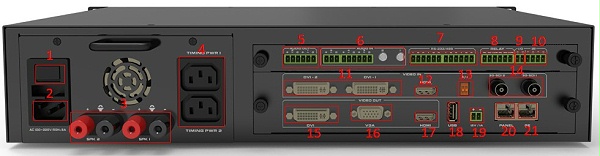

教学云节点 TCN100 后面板图示
（1）主机开关 （2）主机电源 （3）功放输出*2 （4）时序电源*2 （5）平衡音频输出口*2 （6）平衡音频输入口*3 （7）RS-232/485*4 （8）Relay控制口*2 （9）输入输出接口*1 （10）红外发射口*2 （11）DVI-I输入口 *2 （12）HDMI输入口 （13）拨码开关 （14）3G-SDI*2 输入口 （15）DVI-I输出口 （16）VGA输出口 （17）HDMI输出口 （18）USB 3.0 Host端口 （19）控制面板电源接口 （20）控制面板信号接口 （21）千兆网口
教学云节点 TCN100 技术参数汇总
采用嵌入式Linux系统，长时间运行不宕机；
一体化主机，同时内置多路全高清编解码器、视频混合矩阵、数字音频处理、数字功放、智能中控、时序电源等模块；
一体化主机集成DSP和视音频矩阵，单台设备可以“同时”实现多个教学应用：本地多媒体教学、远程互动教学、远程直播教学、远程巡课等应用；
一体化主机支持对每路视频独立编解码，最高支持6路1080P60编码或解码，或者12路1080P30；最高支持H.264 HP Level 4.2，向下兼容老的H.264 BP和MP，支持YUV色彩空间4：4：4无损采集，实现广电级画质编解码、色彩无损还原；
一体化主机综合使用超强纠错(SEC)、丢包重传(ARQ)、视频FEC(前向纠错)3种抗丢包处理技术，在网络丢包率达20%环境下仍可保障视频流畅；
一体化主机采用智能调速(IRC)技术，根据带宽受限导致丢包的情况下，预测并动态调整视频唿叫时的码流带宽；
一体化主机具备最大可达600ms的抗网络抖动能力，保证网络存在的延时抖动基本不影响互动唿叫的顺利进行；
一体化主机支持DiffServ(DSCP)和IP Precedence两种路由器QoS策略，保证视音频码流和网管信令等等传输更可靠；
一体化主机内置混合视频矩阵、拼接器和录播客户端，支持各种视频切换、分配、拼接、字幕叠加、图像参数调节，内置本地录播及存储功能，支持网络直播点播和推送功能；
一体化主机内置多媒体分布式系统控制服务器，支持图像预览可视化控制和及分布式上屏显示，作为分布式的输入输出接口机使用；
一体化主机采用一体化单板设计，板间采用工业级连接器、板间无飞线，并非小厂家的硬件小板拼凑方案；
通讯协议：SIP、BFCP双流、RTSP、RTMP、TCP/IP、HTTP、FTP、NTP、RTP、RTCP、Telnet；
视频输入：2路SDI接口、2路DVI-I接口(兼容VGA、HDMI、DVI-D、YPbPr)、1路HDMI(1.3含音频)输入接口、最大12路IP网络摄像机输入；
视频输出：1路DVI-I(兼容VGA、HDMI、DVI-D、YPbPr)、1路HDMI(1.3含音频)、1路VGA；
音频输入：3路3.81mm凤凰端子输入、2路3.5mm接口输入；
音频输出：2路3.81mm凤凰端子输出、2路100W@8欧姆的数字功放输出；
控制口：4路RS-232/RS-485.2路RELAY、1路I/O、2路红外、2路时序电源；
音频处理：自动回声消除(AEC)、自动增益控制(AGC)、自动噪声消除(ANC)、自动反馈消除(AFC)、混音矩阵(AM)、丢包补偿(PLC)；
支持录制文件内容管理(下载/导出/编辑/删除)，内置256GB或1TB固态硬盘可选；
支持U盘自动拷贝，U盘系统强制升级并恢复初始化配置；
可维护性：软件升级、OLED显示信息、指示灯、红外学习接收器、最小系统、日志管理、串口调试、telnet远程调试。
