东微TENDZONE 一进四出HDMI分配器 VSD-104-HD-4K
1. 产品预览

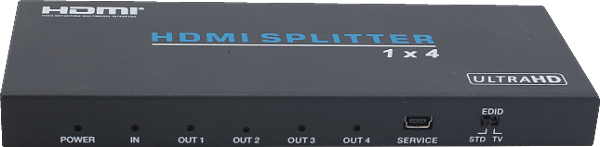

前端面板图
后端面板图
2. 包装目录
① 1× 1×4 HDMI 18Gbps分配器
② 1× 5V/1A DC电源适配器
③ 1× 用户手册
3. 概述
1×4 HDMI 18Gbps分配器可将1个HDMI信号源同时分配到4个HDMI显示设备。支持HDCP 2.2保护协议，带EDID拨码开关控制。支持高性能音视频信号输出且分辨率最高达到4K2K@60(YUV4:4:4)，接收和发送的带宽达到18Gbps且无失真，满足对高清信号的完美传输。本设备可广泛应用于多媒体会议厅、电视教学、大屏幕显示工程等场所。
4. 功能特性
☆ 兼容HDMI2.0b、HDCP2.2
☆ 支持视频分辨率达到4K2K@60Hz 8bit RGB/YCbCr 4:4:4和YCbCr 4:2:2/4:2:0
☆ 支持3D格式视频分辨率达1080p@60Hz
☆ 支持高分辨率VESA模式视频格式达到QSXGA@60Hz
☆ 支持音频格式有 LPCM 7.1CH, Dolby TrueHD和DTS-HD Master Audio
☆ 支持EDID模式，STD（1080p）模式和TV（拷贝）模式
☆ 设计合理，便于安装
5. 功能说明

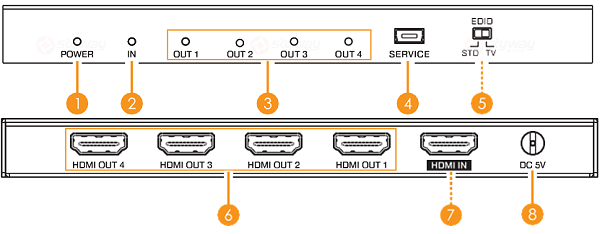

☆ 前后面板端口
| 标号 | 名称 | 功能描述 |
| 1 | Power LED | 当设备连接电源供电时蓝色LED灯亮。 |
| 2 | IN LED | 蓝色LED灯亮表示HDMI输入口已连接有源信号。 |
| 3 | OUT LED | 蓝色LED灯亮表示HDMI输出口已连接输出设备。 |
| 4 | SERVICE | 固件升级口。 |
| EDID STD | 在STD模式时，设备将使用其本身内置的EDID， 设备输出分辨率设置为1080p@60Hz,音频输出为LPCM 2CH立体声。 | |
| 5 | EDID TV | 在TV模式，设备将拷贝HDMI OUT 1口显示器的EDID设置给源设备，源设备将再一次发送匹配OUT 1显示设备的信号给所有的输出设备；如果HDMI OUT 1口未接显示设备，源设备将输出固定的1080p@60Hz分辨率和LPCM 2CH立体声给所有的输出设备。 |
| 6 | HDMI OUT 1~4 | 连接HDMI显示设备，如电视或监控等。 |
| 7 | HDMI IN | 连接HDMI输入源设备，如DVD或蓝光播放器等 |
| 8 | DC 5V | DC 5V电源供电接口。 |
6.技术参数
| 视频带宽 | 600MHz/18 Gbps |
| 输入口 | 1×HDMI Type A (19-pin 母口) |
| 输出口 | 4×HDMI Type A (19-pin 母口) |
| 输出分辨率 | 480i ~1080p50/60Hz, 4Kx2K@24/30Hz, 4k2k@60Hz |
| 静电保护 | ±8kV (空气放电) , ±4kV (接触放电) |
| 供电电源 | 5V/1A DC (US/EU 标准，CE/FCC/UL认证) |
| 尺寸 | 63 mm(长)×163 mm(宽)×16 mm(高) |
| 重量 | 260 克 |
| 外壳 | 金属外壳 |
| 颜色 | 黑色 |
| 操作温度 | 0°C ~ 40°C / 32°F ~ 104°F |
| 储存温度 | -20°C ~ 60°C / -4°F ~ 140°F |
| 相对湿度 | 20~90% RH (无凝结) |
| 电源功耗 | 2瓦 |

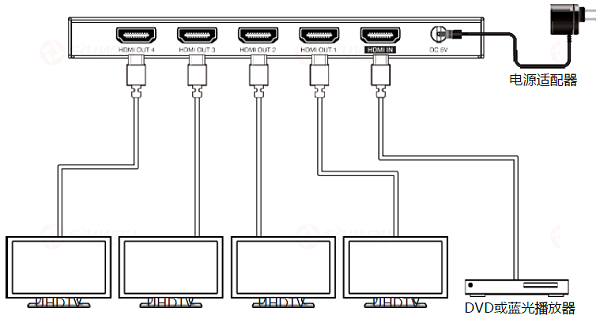

7. 系统连接图
8. 常见问题
① Q：分配器工作时外壳温度较高，是否会影响分配器的质量和寿命？
A：分配器采用金属外壳和特殊散热设计，能有效地将芯片产生的热量散发掉，因此外壳温度可能略高。只要用户的操作环境温度在0到50摄氏度内，不管分配器外壳温度是多少，都不会影响分配器的质量和使用寿命。
② Q：此产品对连接接口的线长有没有要求？
A：经产品测试，在连接HDMI输入 / 输出时，4K/60Hz YUV 4:4:4 HDMI最长线距为5米。
