一、行业痛点

当前大学阶梯教室在音视频应用方面普遍存在以下核心痛点，严重影响教学质量和师生体验：

音频覆盖不均：传统阶梯教室空间狭长、座位层级多，普通音响系统难以实现均匀的声音覆盖，后排学生常出现听不清的问题，影响知识接收效果。

视频采集局限：传统教学视频采集设备固定单一，无法同时兼顾教师特写、教师全景、学生特写、学生全景等多场景画面，不利于教学过程的完整记录和远程教学开展。

设备协同性差：音视频设备、显示设备、控制设备等各自独立运行，缺乏统一的管理控制平台，操作复杂，教师需要熟悉多套设备的使用方法，增加教学负担。

扩展性不足：随着智慧教育的发展，现有系统难以快速扩展直播、点播、远程互动等功能，无法满足混合式教学、跨校区教学等新型教学模式的需求。

运维管理困难：多间阶梯教室的设备分散管理，缺乏集中监控和故障预警机制，设备故障发现不及时，维修响应慢，影响正常教学秩序。

二、方案简介

本大学阶梯教室音视频解决方案基于 TENDZONE 品牌核心设备，构建集音频扩音、视频采集、集中控制、录播直播于一体的一体化智慧教学环境，全面满足阶梯教室的教学需求。

方案以TCN109 智慧教育终端为核心控制节点，整合拾音扩音系统、多场景视频采集系统、显示系统和物联网控制系统，实现教学过程的全方位音视频覆盖和智能化管理。同时通过校园数字信息化管理平台（MCU-7050 服务器 + V3.8.1 管理软件） 实现多教室的集中管理和资源共享。

方案具备完整的功能体系：

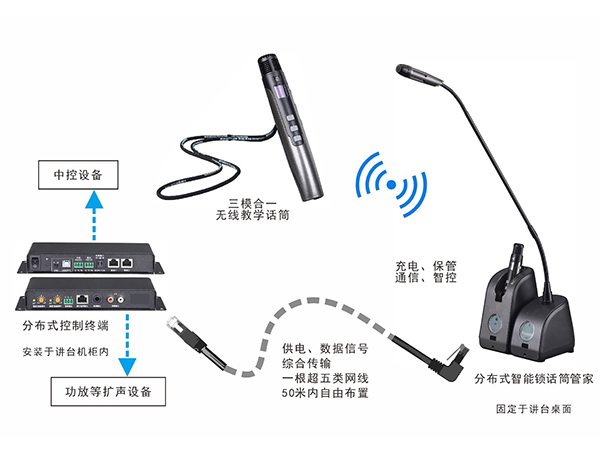

音频系统：采用 6.5 寸二分频全频音箱（AEL-605/W）+ 智能桌面话筒套装（UB-901B）+ 全向拾音麦克风（UB-700）的组合，实现 360° 无死角拾音和均匀扩音。

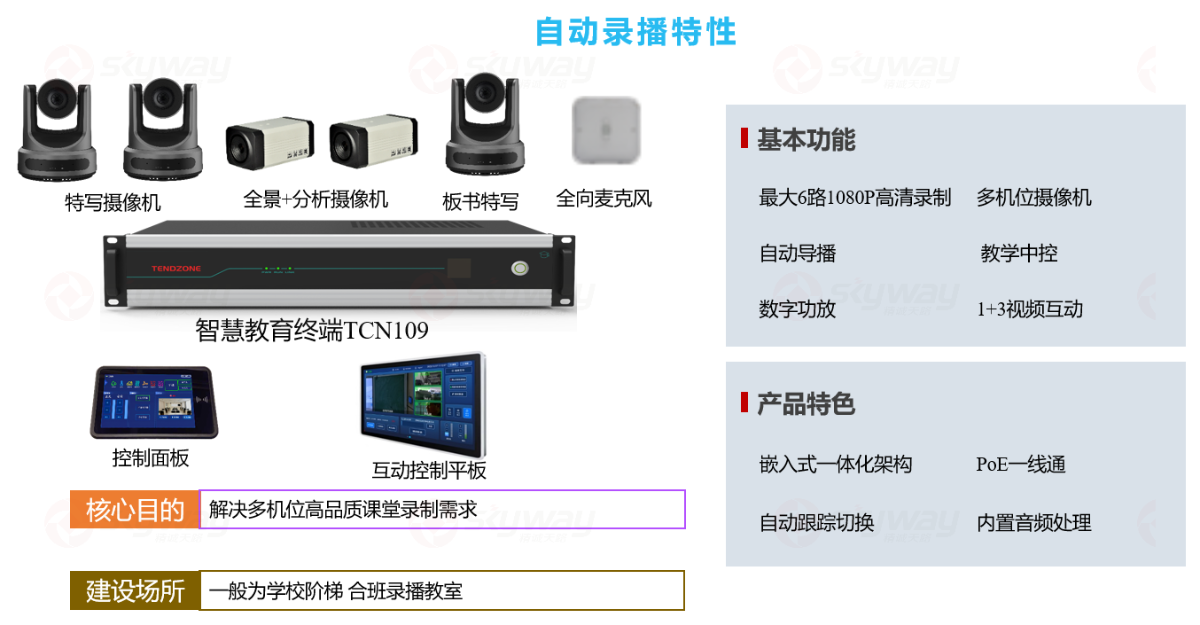

视频系统：配置 HDC-300 系列特写摄像机和 HDC-400 系列全景摄像机，实现 4K 超高清多场景视频采集，满足不同教学场景的记录需求。

控制系统：通过 DW-MCP200 多媒体控制屏和多功能教学软件（V1.9.1），实现所有设备的一键式控制和操作。

扩展功能：可选配物联网控制系统，实现灯光、空调、窗帘的智能联动，打造更舒适的教学环境。

三、技术亮点

1. 一体化集成设计

方案核心设备 TCN109 智慧教育终端采用一体化设计，内置智能中控、视频切换矩阵、数字音频处理器、POE 千兆网络交换机、数字功放等多种功能模块，大幅减少设备数量和布线复杂度，提高系统稳定性。

2. 4K 超高清视频技术

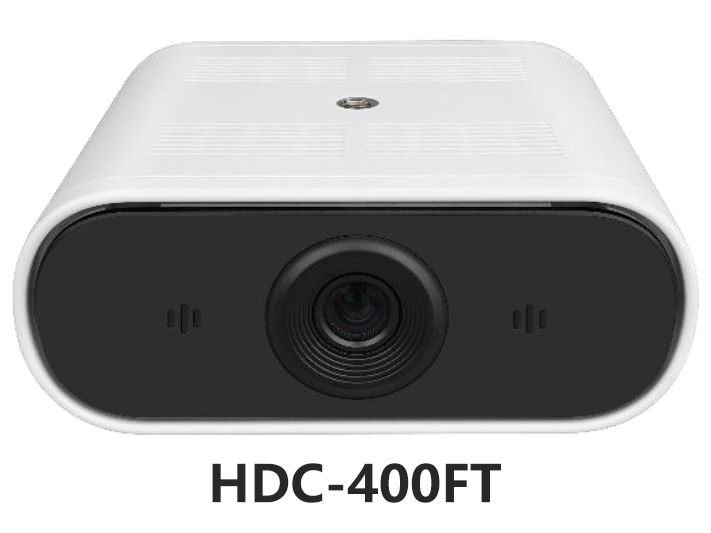

采用 HDC-400 系列 4K 超高清摄像机，支持 4K@30fps/25fps 图像编码输出，同时向下兼容 1080P 分辨率，能够清晰捕捉教学细节，为远程教学和视频回放提供高质量的视频素材。

3. 智能音频处理

系统具备自动增益控制、回声消除、噪声抑制等智能音频处理功能，通过 UB-700 全向拾音麦克风实现 10-70 平方米的精准拾音，确保教师声音清晰传输，同时有效抑制环境噪声。

4. 集中化管理平台

基于 MCU-7050 服务器和 V3.8.1 管理软件构建的校园数字信息化管理平台，支持 B/S 架构远程访问，可实现多间阶梯教室设备的集中监控、统一配置和故障预警，大幅降低运维成本。

5. 灵活扩展能力

方案支持直播点播扩展 License，单台服务器可支持 200 人 @2M 的直播点播服务，可根据学校规模灵活扩展用户数量；同时物联网系统采用模块化设计，可根据实际需求选择性配置。

6. 便捷操作体验

配备 10.1 寸工业级 DW-MCP200 多媒体控制屏，提供简易界面和管理员界面两种操作模式，教师无需专业培训即可快速掌握设备操作，实现一键开机、一键录播、一键切换显示画面等便捷功能。

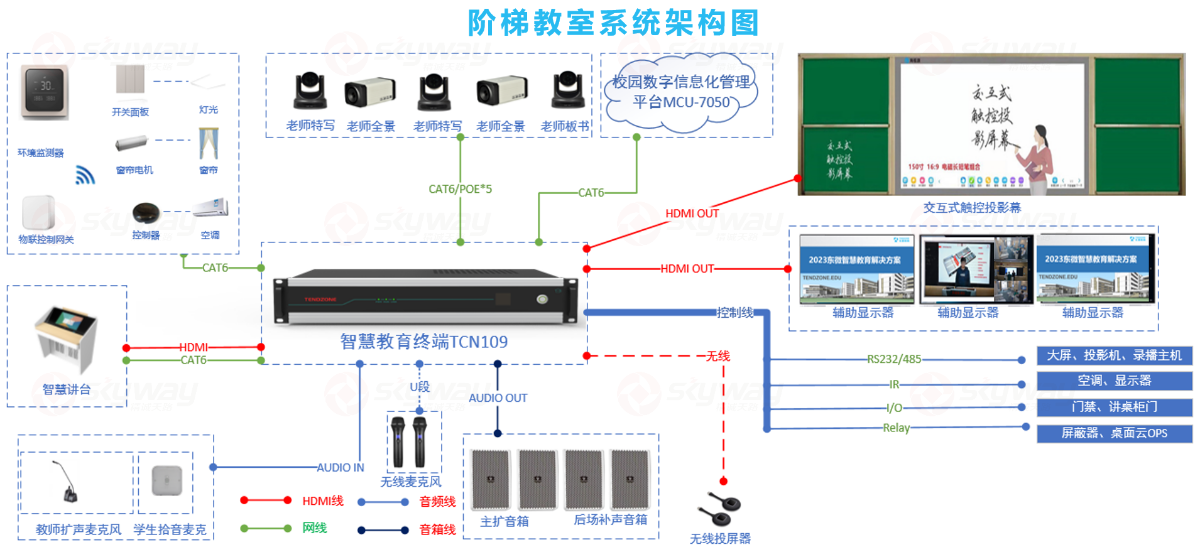

四、组网拓扑

本方案采用分层组网架构，分为设备层、控制层、管理层三个层级，各层级之间通过标准化网络协议实现数据交互，确保系统稳定可靠运行。

1. 设备层

音频设备：6.5 寸二分频全频音箱（AEL-605/W）、智能桌面话筒套装（UB-901B）、全向拾音麦克风（UB-700）通过音频线缆连接至 TCN109 智慧教育终端的音频接口。

视频设备：HDC-300 系列特写摄像机、HDC-400 系列全景摄像机通过 POE 网线连接至 TCN109 终端的 POE 端口，实现数据传输和供电一体化。

显示设备：主投影机、投影机幕布、65 寸后场辅助显示器通过 HDMI 线缆连接至 HDMI 分配器（VSD-104-HD），再由分配器连接至 TCN109 终端的视频输出接口。

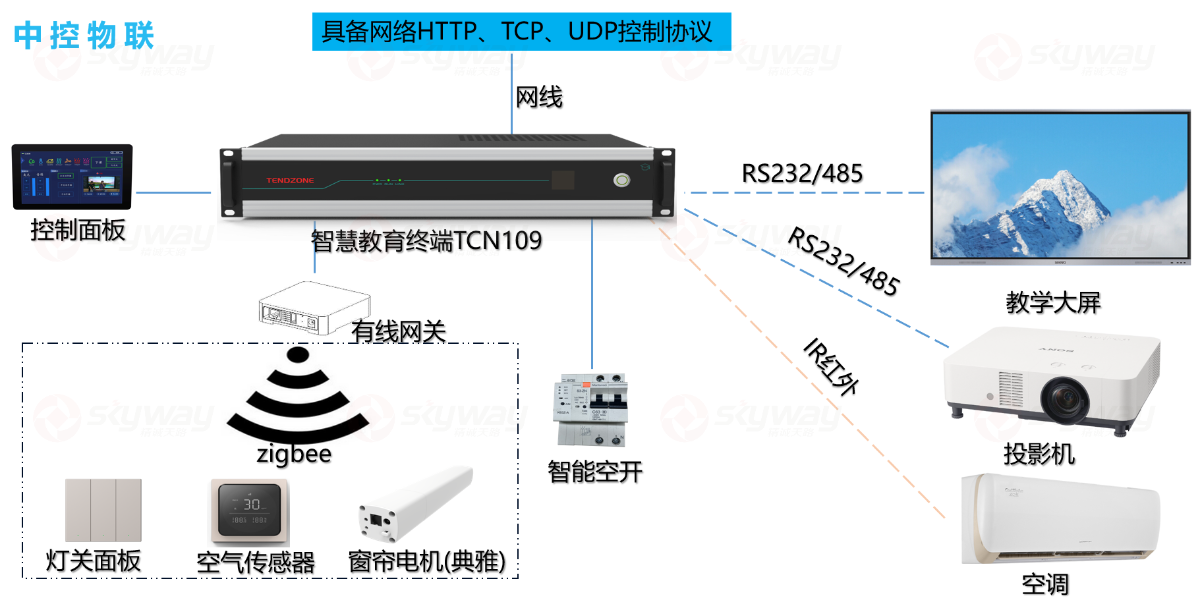

物联网设备：智能中控网关（ZOT100）、单火灯光面板（ZOT101）、空气环境检测仪（ZOT103）、空调控制器（AC101）、窗帘电机（ZOT104）通过 ZigBee 无线协议组网，网关通过网线连接至 TCN109 终端。

2. 控制层

以 TCN109 智慧教育终端为核心，通过内置的多功能教学软件（V1.9.1）实现对所有设备的集中控制。DW-MCP200 多媒体控制屏通过网线与 TCN109 终端连接，作为人机交互界面，实现设备操作和参数配置。

3. 管理层

多间阶梯教室的 TCN109 终端通过校园局域网连接至校园数字信息化管理平台（MCU-7050 服务器），实现：

设备状态实时监控：包括设备在线状态、运行参数、故障信息等

远程控制管理：支持远程开机、关机、参数配置等操作

资源管理：对录播视频进行存储、分类、检索和点播管理

直播服务：通过直播点播扩展 License 实现大规模教学直播

网络保障

配备 TP-LINK WAR308 无线路由器，为物联网设备和移动控制终端提供稳定的无线网络连接，确保系统各设备之间的通信畅通。

五、方案清单/产品清单

本方案产品清单涵盖六大核心系统，所有产品均来自指定清单范围，具体包括：

智慧教育终端系统：核心设备为 TCN109 智慧教育终端，配套 V1.9.1 多功能教学软件，实现系统集成控制和设备管理功能。

录播摄像系统：包含 HDC-300T 老师特写高清摄像机、HDC-300S 学生特写高清摄像机、HDC-400T 老师全景高清摄像机、HDC-400S 学生全景高清摄像机，配套 CB-200 圆形底座摄像机通用支架和 CB-100 枪机支架，以及 DW-MCP200 多媒体控制屏，满足多场景视频采集和控制需求。

拾音扩音系统：由 AEL-605/W 6.5 寸二分频全频音箱、UB-901B 智能桌面话筒套装、UB-700 全向拾音麦克风、UB-701 全向拾音麦克风电源组成，实现高质量音频采集和均匀扩音。

物联网控制系统（选配）：包括 ZOT100 智能中控网关、ZOT101 单火灯光面板、ZOT103 嵌入式空气环境检测仪、AC101 空调控制器、ZOT104 窗帘电机，以及 WAR308 无线路由器，实现教室环境智能控制。

讲台及显示系统：包含 DW-J12 智慧讲台、主投影机、投影机幕布、65 寸后场辅助显示器、VSD-104-HD HDMI 分配器，提供舒适的教学操作平台和清晰的显示效果。

校园管理平台系统：由 MCU-7050 校园数字信息化管理平台服务器、V3.8.1 校园数字信息化管理平台软件、直播点播扩展 License 组成，实现多教室集中管理和教学资源共享。

辅材系统：配备定制化系统辅材，包括音频线、网线、高清视频线、电源线、控制线、音响线等，确保系统安装调试的完整性和稳定性。

所有产品均经过严格的兼容性测试，确保系统整体性能稳定可靠，同时具备良好的扩展性和维护性，可满足大学阶梯教室长期的教学使用需求。
