东微TENDZONE 智慧教育终端 TCN109、TCN109S

智慧教育终端 TCN109、TCN109S 技术规格：

1、视频输入：4路HDMI输入接口；

2、视频输出：6路HDMI接口，HDMI3-HDMI6同源扩展输出；

3、音频输入：8路凤凰端子输入，支持48V幻像供电，MIC输入和line in线性输入可切换；

4、音频输出：2对L/R凤凰端子立体声输出（L/R可独立输出音源）、2路100W@8欧姆的数字功放输出；

5、控制口：3路RS-232/RS-485、1路Debug、2路RELAY、2路I/O、2路红外IR；

6、千兆网络交换机：1路WAN口，5路LAN口，可划分VLAN，LAN1-LAN4路支持POE供电；

8、USB接口：USB Type-A型*2、USB Type-B型*1 ，支持录制内容自动拷贝，系统升级；

9、内置2TB硬盘；

10、标准19英寸机架安装，高度2U；

11、内置无线话筒模块，支持U段无线话筒；

12、内置AI音频板卡/无线投屏，出厂默认AI音频板卡，支持AI降噪和去混淆；

13、内置自动导播模块，支持多机位摄像头接入，实现视频录制功能；

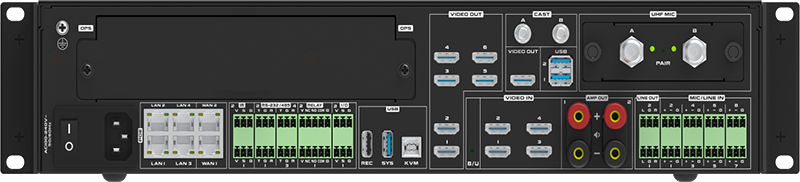

智慧教育终端 TCN109、TCN109S 后面板图示

（1）OPS插槽（TCN109S不配置OPS电脑，预留插槽）   （2）主机电源开关   （3）主机电源    （4）千兆网口*6（其中4路POE）    （5）IR红外接口*2    （6）RS-232/485接口*3+RS-232/485 debug口*1   （7）RELAY控制口*2（电压电流：12V/不大于1A）    （8）I/O接口*2（电压电流：12V/不大于1A）  （9）USB Type-A型*2、USB Type-B型*1   （10）HDMI输出口*6  （11）HDMI输入口*4   （12）功放端子*2对    （13）L/R凤凰端子立体声输出*2   （14）MIC/LINE输入口*8  （15）AI音频板卡/无线投屏  （16）UHF无线发言模块

智慧教育终端 TCN109、TCN109S 软件部分：

1、支持HDMI信号与网络RTSP流信号接入，对每路HDMI视频独立编解码，8路1080P@30编码和8路1080P@30解码；支持H.265 、H.264；

2、视频互动具备最大可达600ms的抗网络抖动能力，保证网络存在抖动时基本不影响互动呼叫的顺利进行，主副码流最大可调节到8Mbps，流控最大20倍，可调整I帧请求间隔时间，解码容忍错误阀值最大100;

3、主机内置混合多画面合成，支持各种视频切换、分配、字幕叠加、图像参数调节、马赛克配置；

4、内置本地录播及存储功能，最大支持6路视音频录制（电影模式和资源模式）；支持RTMP流直播推送功能，直播流可任意选定接入本机的音视频流；录制视频可在WEB上点播播放，也可通过HDMI输出到显示器解码播放；支持与第三方FTP平台对接，上传录制课件，上传时间可自定义，可设置录制每天录制时长（最大24小时）；

5、录制MP4文件支持WEB端下载，可选择电影模式文件和全部文件下载，录制文件支持按照时间和录制时长排序；支持直接将文件下载到U盘；

6、内置视频分合成功能，可实现单分屏、双分屏、三分屏、九分屏、十六分屏等单画面/画中画/画外画合成、字幕叠加；

7、支持接入分布式控制系统，支持终端接入图像预览分布式可视化控制及分布式上屏显示，作为分布式的输入输出接口机使用；

8、音频处理器模块混音功能：支持本地音频、HDMI内嵌音频、OPS电脑音频、内置无线麦克音频、远端网络音频流混音进入本地音频接口；同时支持将本地音频、HDMI内嵌音频、网络音频流混音进网络音频模块；

9、音频处理模块，内置AFC、ANS、AEC、AGC音频处理算法，具备扩展器、均衡器、压限器、延时器、限幅器前后级处理模块；混音设置，支持MIC/LINE、HDMI、OPS电脑音频、AI音频、网络音频输入，音频路由可灵活配置LINE OUT、HDMI OUT、功放AMP OUT输出；

10、支持SIP双流视频会议呼叫，支持扩展多点视频互动，支持1+3方的远程教学视频互动；

11、通讯协议：SIP、BFCP双流、RTSP、RTMP、TCP/IP、FTP、UDP、TLS；

12、支持U盘自动拷贝主机录制文件，支持拷贝最近一节课、一周课程，U盘系统强制升级并恢复初始化配置；

13、Web内置自动导播台，支持自动、半自动、手动导播模式；支持PVW和PGM画面切换，录制、暂停、停止操作；摄像头操作、画面合成操作、直播开启；支持课表联动设置；

14、导播台支持对笔记本电脑画面、台式电脑画面、老师全景、老师特写、学生全景、学生特写画面、左板书、右板书进行预览，支持对PVW画面和PGM画面进行预览；并根据导播策略，进行自动、半自动、手动三种模式导播控制；

15、导播台支持与平台进行课表联动，按照课表策略进行自动录制与自动导播；

16、导播台摄像头控制，支持对前端的摄像机进行控制，设置预置位、调用预置位，支持10个预置位；支持对摄像头焦距、水平转动进行控制；

17、导播台录播控制，支持录播开启、暂停、停止操作；支持开启直播、停止直播操作；支持自动、半自动、手动导播设置；

18、导播台支持对布局设置，支持12种固定视频合成模式布局调用，可自定义设置6种布局模式；

19、导播台支持对HDMI1、HDMI2、虚拟多画面通道进行视频模式布局设置；

20、WEB支持更改控制面板登录方式，登录方式支持单密码登录和用户名+密码登录；

21、支持自动获取或人工设置设备IP地址、网关、掩码信息，支持对网口进行VLAN划分配置,NAT配置；

22、支持视频编码设置，可设置视频编码画质、帧率、码流（128K-8M）、分辨率、I帧间隔、I帧和P帧量化系数；

23、支持组播功能，可设置组播地址、组播端口；

24、支持自动录播配置，设置老师、学生、板书摄像机接入码流信息，手动配置导播码、导播切换码；导播录制画面通道；

25、支持配置自动导播事件触发事件优先级，触发事件保留时间；

26、环控管理，可对各RS232/485、I/O、红外控接口进行中控指令配置，设置脚本、协议、定时任务、物联网关、声像联动、设备唤醒、网络控制、华为屏控制（鸿蒙）、双向解析等控制功能；

27、1、支持最大16路网络视频流接入，可灵活监看接入视频流的音频和视频协议、带宽数据、网络丢包数据，对视频流进行马赛克设置；2、RTSP流转发服务，支持对各路RTSP转发流WEB页面预览观看，设置各码流音频协议（AAC、G711、G722）、视频接入源选择；

28、支持系统配置文件导入与导出，安卓控制平板配置文件导入与下载；

29、录制视频可在WEB上多画面点播播放，也可通过HDMI输出到显示器解码播放；同时支持获取相通网络内同类设备视频文件，进行点播观看。

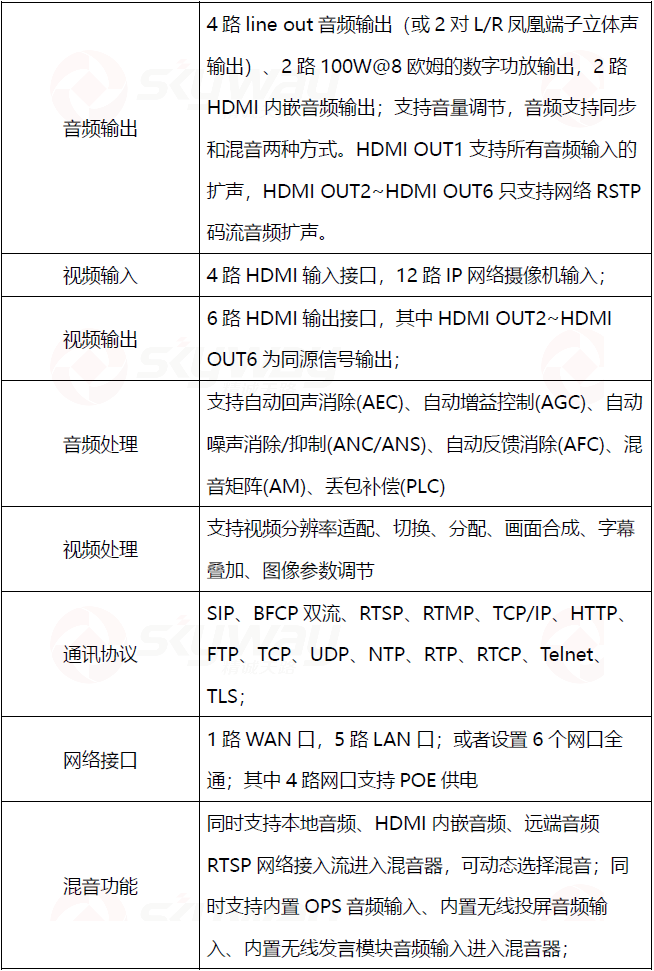

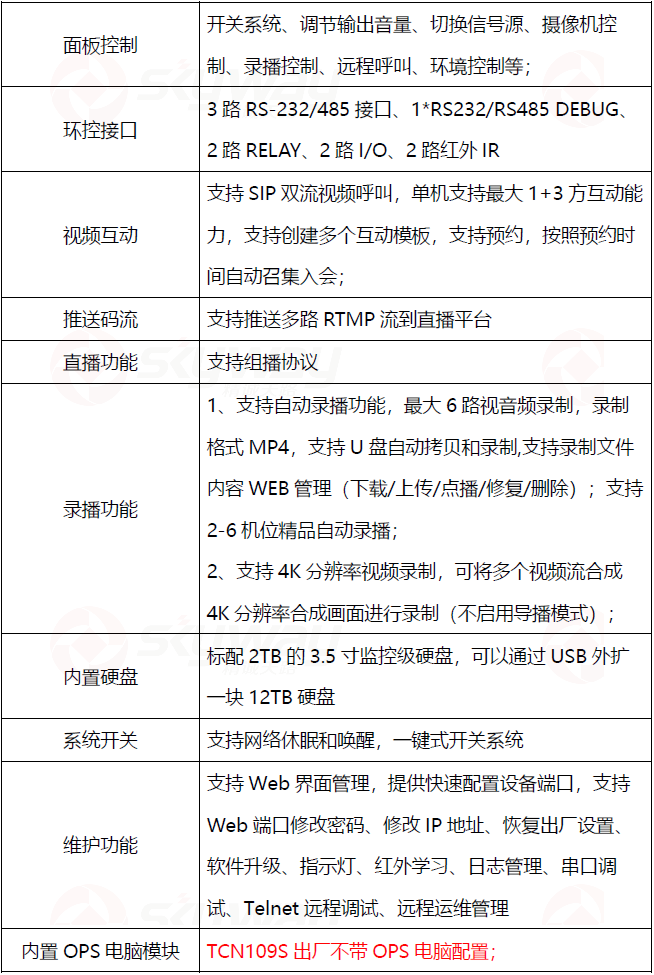

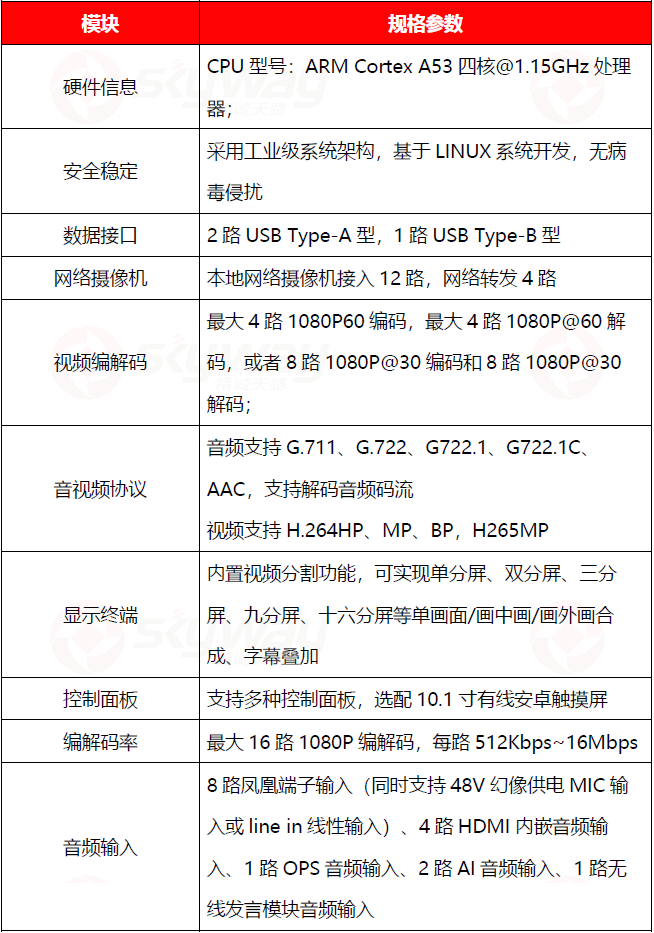

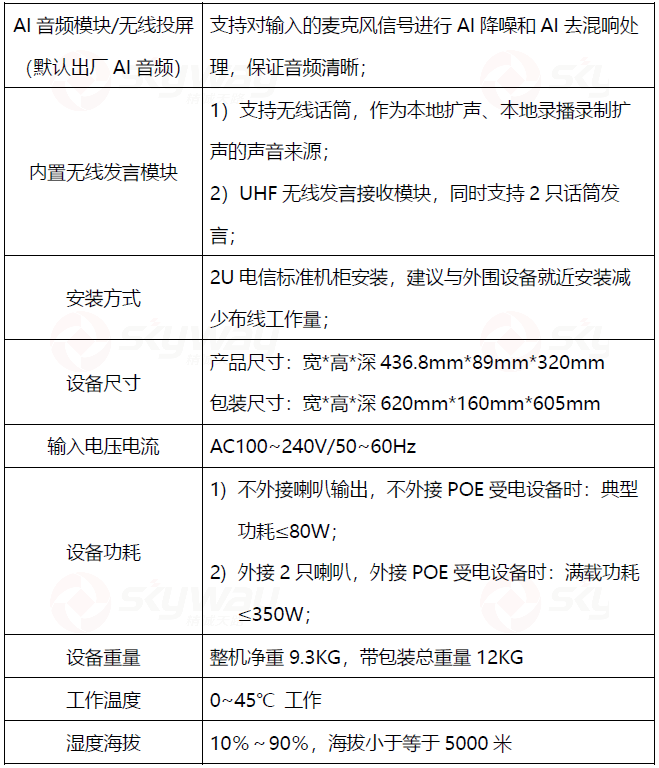

智慧教育终端 TCN109、TCN109S 设备规格参数：
