一、行业痛点

在当前中小学教育教学过程中，教室扩声系统存在诸多影响教学质量的痛点问题，主要表现在以下几个方面：

声音覆盖不均：传统教室扩声设备受限于技术设计，往往只能覆盖教室中心区域，后排和角落学生听不清老师讲课内容，导致教学信息传递不完整，影响学习效果。

啸叫干扰严重：传统麦克风与音箱组合容易产生啸叫现象，尤其是在教师移动授课时，麦克风靠近音箱就会引发尖锐啸叫，不仅破坏课堂秩序，还可能对师生听力造成损害。

操作复杂繁琐：多数扩声系统设备分散，操作界面专业复杂，教师需要花费大量时间学习操作方法，分散教学注意力，降低教学效率。

无线信号不稳定：传统无线麦克风采用 UHF 频段，容易受到外界电磁干扰，出现信号中断、声音卡顿等问题，在多教室同时使用时还会出现频段冲突。

兼容性差：不同品牌的教学设备之间兼容性差，难以实现统一管理和协同工作，增加了系统集成难度和维护成本。

缺乏智能管理：无法对扩声系统进行远程监控和管理，设备故障不能及时发现和处理，影响教学连续性。

针对以上痛点，本方案基于东微 TENDZONE 专业音频设备，打造一套高效、稳定、智能的中小学教室扩声解决方案。

二、方案简介

本方案采用东微 "集中控制 + 分布式部署" 的架构设计，以智慧教育音频终端为核心，整合多种音频设备，实现全方位、高品质的教室扩声效果。

2.1 方案架构

核心控制层：以 NEREUS 0804A 智慧教育音频终端为核心，集成 4 路话筒输入、2 路立体声输入、2 路功放输出（2×150W@8Ω），实现对所有音频设备的集中控制和管理。设备采用高速 DSP 处理芯片，确保音频信号高质量处理。

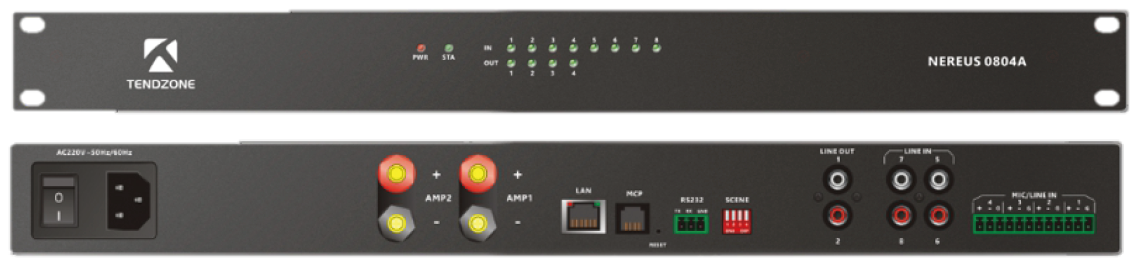

东微数字音频处理器 NEREUS 0804A

音频采集层：配备 2 只 UB-602 超心型指向吊麦用于固定讲台发言，该麦克风采用超心形指向性设计，拾音扇面≤100°，能有效抑制环境噪音；同时配置 1 套 TWM801R/TWM24T 2.4G 无线麦克风系统用于教师移动授课，满足不同教学场景需求。

东微UB-602 超心型指向吊麦

音频输出层：部署 2 对 AEL-50W 教学平板音箱，采用 180 度特殊发声面声源设计，突破传统点声源音箱局限，确保教室各个角落声音均匀覆盖。

辅助设备层：配套 DW-J12 多媒体讲台、DW-WL86 智慧物联白板、DWE215 电子班牌等设备，实现音频与视频的完美结合，提升教学体验。

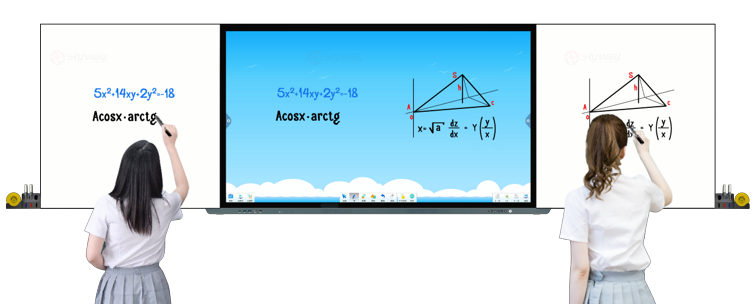

东微智慧物联白板

2.2 方案优势

全数字化处理：采用 48kHz A/D、D/A 转换，高速 DSP 处理芯片，动态范围大于 105dB A 加权，总谐波失真≤0.05%。

智能反馈消除：内置自适应反馈消除 (AFC) 功能，支持自适应滤波和陷波两种模式，有效抑制啸叫。

简单易用：配备 V2.5.1 智慧教育音频终端软件，图形化操作界面，教师无需专业培训即可快速上手。

灵活扩展：支持 LAN 网络控制，可实现多教室集中管理，通过 RS-232 接口可连接第三方控制系统。

稳定可靠：所有核心设备采用工业级设计标准，工作温度范围 0-40℃，适应教室复杂环境。

三、技术亮点

3.1 自适应反馈消除技术

智能啸叫抑制：智慧教育音频终端内置自适应反馈消除功能，能自动识别并抑制啸叫频率，无需人工调节参数，保证音频信号完整性和清晰度。

动态环境适应：实时跟踪教室环境变化（如学生人数、桌椅摆放等），自动调整反馈抑制参数，确保不同教学场景下都能保持最佳扩声效果。

双重保护机制：同时支持自适应滤波和陷波两种反馈消除模式，在复杂环境下可双重保障，彻底消除啸叫干扰。

3.2 2.4G 数字无线传输技术

抗干扰能力强：采用 2.4G 数字射频传输技术，频率范围 2400-2483MHz，避免传统 UHF 频段干扰问题；支持 36 个分组设定，同一环境中可同时使用多组设备。

传输性能优异：传输距离可达 100 米（空旷地），音频延时≤6ms，确保声音传输实时性，无明显延迟感。

人性化设计：发射器采用一键操作设计，仅保留开关机和静音功能，防止误操作；自带屏显功能，可显示频道、音量、电池电量等信息。

长效续航：内置 3.7V 可充电聚合物电池，连续使用时间≥8 小时；采用 TYPE-C 充电接口，充电时间≤2 小时，满足全天教学需求。

3.3 180 度面声源扩声技术

全方位声音覆盖：AEL-50W 教学平板音箱采用 180 度特殊发声面声源设计，能实现教室 360 度无死角覆盖，后排和角落学生都能听到清晰均匀的声音。

音质清晰自然：频率响应 60Hz-18kHz，覆盖人耳可听范围；灵敏度≥90dB，声音自然柔和，长时间聆听不易疲劳，保护师生听力健康。

安装灵活方便：超薄设计，厚度仅 40mm，尺寸 400×600mm，可灵活安装在教室墙面、天花板等位置，不占用宝贵的教室空间。

3.4 智能化管理控制技术

图形化操作界面：配备 V2.5.1 智慧教育音频终端软件，支持中英文操作界面切换，将复杂的音频参数设置简化为简单的图标操作。

场景预设功能：支持 8 组场景预设功能，可根据不同教学场景（正常授课、小组讨论、多媒体播放等）预设相应参数，使用时一键调用。

远程监控管理：支持 LAN 网络控制，可通过学校局域网实现对多间教室扩声系统的集中管理，管理人员在控制室即可实时查看设备运行状态。

第三方系统集成：配备 RS-232 双向串行控制接口，可连接 AMX、Crestron 等第三方控制系统，实现与学校现有教学管理系统的无缝集成。

3.5 一体化教学整合技术

音频视频融合：多媒体讲台集成 23.8 寸电容触摸屏幕，与智慧物联白板实现师生异显功能，讲台显示画面可与大屏同屏，音频系统与视频系统完美同步。

互动教学支持：支持 PPT 助手功能，教师在播放 PPT 时可进行批注，并将批注内容一键分享给学生；提供单选、多选、判断等多种题型互动操作。

课堂管理功能：支持上课二维码签到功能，学生通过手机微信扫码签到，形成虚拟教室；教师可通过音频系统进行课堂点名、提问互动等教学活动。

安全防护设计：支持账号锁定功能，需登录指定账号密码才能开启讲桌使用；具备童锁、应用锁、USB 锁等多种安全锁定方式，保护教学设备安全。

四、组网拓扑

以下是详细连接说明。

4.1 音频信号流向

输入部分：2 只 UB-602 超心型指向吊麦通过 XLR 平衡连接线连接到音频终端的 4 路话筒输入接口（3.81mm 凤凰端子），终端提供 DC 48V 幻像供电；TWM801R 无线麦克风接收机通过 3.5mm 音频线连接到音频终端的 2 路立体声输入接口（RCA 莲花插头）。

处理部分：音频终端对输入的音频信号进行放大、均衡、反馈消除、混音等处理，采用 48kHz A/D、D/A 转换和高速 DSP 处理。

输出部分：处理后的音频信号通过音频终端的 2 路功放输出接口（接线铜柱）传输到 2 对 AEL-50W 教学平板音箱，音箱采用并联方式连接，确保负载匹配（4-8Ω）。

4.2 控制信号流向

本地控制：控制电脑通过网线连接到音频终端的 LAN 接口，安装 V2.5.1 智慧教育音频终端软件，实现参数配置、状态监控、场景切换等功能。

远程控制：多间教室的音频终端可通过学校局域网连接到中央控制系统，实现集中管理和监控。

第三方控制：音频终端的 RS-232 接口可连接到多媒体讲台的控制系统，实现联动控制，也可连接第三方控制系统。

4.3 布线要求

音箱线：采用 100 米金银线 200 芯，纯铜导体，布线时避免与电源线平行敷设，建议穿金属管保护。

音频线：采用 50 米双芯屏蔽线（麦克风线），纯铜带屏蔽双芯咪线 112 网，确保音频信号纯净传输。

网络线：采用超五类屏蔽网线，支持 100Mbps 传输速率，确保控制信号稳定传输。

电源线：所有设备采用独立供电，电源线截面积不小于 1.5mm²，建议安装 UPS 电源，防止突然断电造成设备损坏。

五、方案清单/产品清单

5.1 教学信息化平台（必配）

5.2 讲台、显示、桌椅

5.3 系统调试、线材

设备选型说明

品牌一致性：核心音频设备均选用东微 TENDZONE 品牌，确保设备之间兼容性良好，减少系统集成风险。

性能匹配性：所有设备参数经过严格匹配，确保系统整体性能最优，如音频终端功放功率与音箱功率匹配合理。

教育专用性：设备均采用教育行业专用设计，适应学校使用环境和师生使用习惯，确保设备安全可靠。

成本合理性：在保证性能的前提下，合理选择设备配置，如学生桌椅可利旧使用，有效控制项目成本。

未来扩展性：系统设计预留扩展接口，可方便扩展多教室集中管理系统，保护学校投资。

本方案通过先进的技术、优质的设备、合理的配置，为中小学教室提供了一套高品质、高可靠性、简单易用的多媒体扩声解决方案，能够有效解决当前教室扩声系统存在的痛点问题，提升教学质量和效率，为教育信息化建设提供有力支撑。
