一、行业痛点

当前中小学教室音视频系统普遍存在以下问题：

设备分散，操作复杂：传统教室需搭配功放、调音台、矩阵切换器等多台设备，教师需频繁切换信号源，操作繁琐。

音质不佳，拾音盲区：普通麦克风覆盖范围有限，后排学生声音采集困难，且易受环境噪音干扰。

互动性不足：传统黑板与多媒体设备割裂，教师需在板书与课件间频繁切换，学生参与度低。

管理低效，维护困难：设备独立运行，缺乏集中管控，故障排查和软件更新耗时耗力。

环境干扰，影响体验：灯光、空调、窗帘等环境设备需手动调节，无法与教学场景联动优化。

二、方案简介

本方案基于TENDZONE多媒体智慧教室清单，整合音视频处理、物联网控制、互动教学等功能，打造“一键式操控、全场景覆盖、智能化管理”的智慧教室音视频系统。核心组件包括：

教学信息化平台：智慧教育终端（TCN105）、多媒体教学软件（V1.5.1）；

音视频采集与扩声：超心型指向吊麦（UB-602）、2.4G无线麦克风（TWM24R/T）；

智能交互显示：智慧物联白板（DW-WL86）、多媒体控制屏（DW-MCP200）；

物联网环境控制：智能中控网关（ZOT100）、空调控制器（AC101）、窗帘电机（ZOT104）；

配套设备：电子班牌（DWE215）、智慧讲台（DW-J12）等。

三、技术亮点

全终端集成，简化操作流程

智慧教育终端（TCN105）：集成音频处理、视频矩阵、中控、无线路由等功能，单台设备替代传统多设备组合，支持HDMI矩阵切换、网络流媒体接入、场景模式一键调用（如“上课模式”“自习模式”）。

东微智慧教育终端 TCN105

无线麦克风系统：2.4G数字无线技术，支持100+设备同时接入，发射机（TWM24T）内置聚合物电池续航8小时，接收站（TWM24R）支持双通道输出，避免啸叫干扰。

宽频拾音，精准覆盖

超心型指向吊麦（UB-602）：100°拾音扇面，灵敏度-50dB，信噪比＞70dB，搭配凤凰端子接口，适配终端音频输入，实现教室全域清晰拾音，消除后排学生声音弱、噪音大的问题。

智能交互，提升教学体验

智慧物联白板（DW-WL86）：86英寸红外触控屏，支持20点同时书写，板书内容实时同步至液晶屏并生成电子笔记；前置物理按键+悬浮菜单设计，支持五指息屏、手势调取中控菜单，减少误触。

东微智慧物联白板

多媒体控制屏（DW-MCP200）：10.1英寸工业级电容屏，集成录播控制、灯光调节、传感器数据显示功能，支持与讲台异显联动，教师可一键切换课件与课堂实录画面。

东微多媒体控制屏 DW-MCP200

物联网联动，优化环境管理

智能中控网关（ZOT100）：通过ZigBee3.0协议连接空调控制器（AC101）、窗帘电机（ZOT104）、灯光面板（ZOT101N）等设备，支持定时任务、环境监测（温湿度、PM2.5）与远程控制，实现“上课自动开启空调、光照不足自动调亮灯光”等智能场景。

安全管控，降低运维难度

智慧讲台（DW-J12）：内置23.8寸电容屏，支持账号权限管理，防止未授权操作；前置物理按键支持一键关闭背光、手势遮挡息屏，保护教学数据安全。

电子班牌（DWE215）：集成人脸识别、考勤统计、课程推送功能，支持NTP/485/PROFIBUS-DP多协议校时，适配学校信息化管理需求。

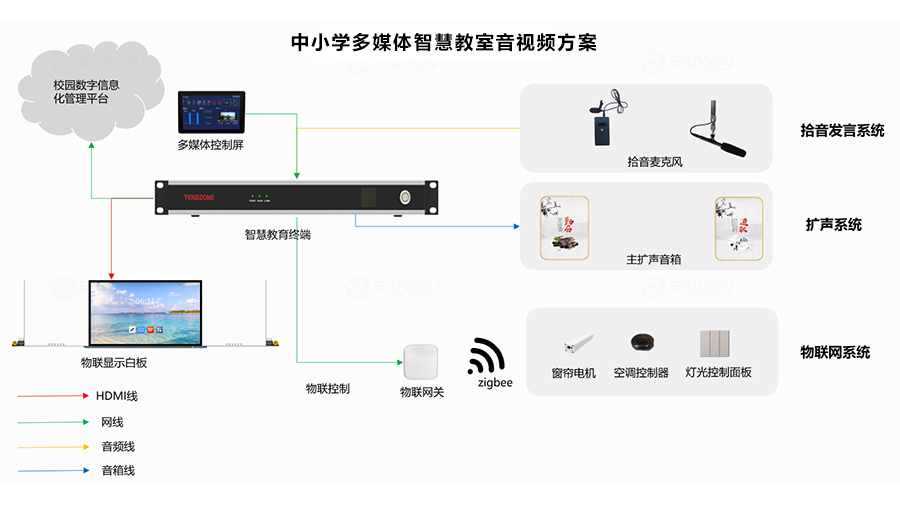

四、组网拓扑

整体架构：以智慧教育终端（TCN105）为核心，构建“音视频处理+物联网控制+无线投屏”三位一体网络。

音视频信号流：

吊麦（UB-602）→ TCN105音频输入 → 功放输出至音箱（AEL-30W）

无线麦克风（TWM24T）→ 接收站（TWM24R）→ TCN105混音 → 功放输出

HDMI信号（PC、展台）→ TCN105矩阵切换 → 智慧黑板（DW-WL86）

物联网控制流：

中控网关（ZOT100）← ZigBee3.0 → 空调控制器、窗帘电机、灯光面板

教师通过控制屏（DW-MCP200）或小程序下发指令，实现环境设备联动。

无线投屏流：

移动设备（手机/平板）→ 无线投屏模块 → TCN105 → 智慧黑板/投影仪

五、方案清单/产品清单

通过设备深度整合与智能化管理，本方案实现：

教学效率提升：教师无需切换设备，10秒内完成场景切换与互动工具调用。

音质体验优化：吊麦+无线麦克风组合，覆盖100㎡教室，信噪比＞70dB。

管理成本降低：物联网设备集中管控，故障排查时间减少60%。

教学场景扩展：支持远程互动、AI课堂分析等扩展功能，适配未来教育发展趋势。

方案报价及详细配置，请咨询精诚天路科技公司客服，为您提供适配、好用的设计方案。
