东微TENDZONE 智慧教育终端 TCN105
智慧教育终端TCN105采用全新高性能处理芯片，集成数字音频处理器、HDMI矩阵、教学中控、媒体处理、POE交换机、无线路由器等功能模块一体的智能终端设备，主机前面板带液晶显示屏，后面板接口具备RS-232、RS-485、RELAY、I/O、红外I/R、USB、功放端子、MIC/LINE IN输入（支持幻象供电）、凤凰端子LINE OUT、HDMI、LAN口、WAN口、SFP光纤口、WIFI天线等丰富的输入输出物理接口模块，匹配各种视音频设备和环境控制设备，满足多媒体教室应用场景下教学信息化需要。
智慧教育终端 TCN105 硬件接口：
1、视频输入：3路HDMI输入接口；
2、视频输出：3路HDMI接口；
3、音频输入：6路凤凰端子输入，支持48V幻像供电，输入可切换为MIC或line in线性输入；
4、音频输出：2对L/R凤凰端子立体声输出（L/R可独立输出音源）、2路100W@8欧姆的数字功放输出；
5、控制口：2路RS-232、2路RS-485、2路RELAY、2路I/O、2路红外IR；
6、网络接口：1路WAN口，4路LAN口，1个SFP光纤口；
7、USB接口：USB Type-A型*1、USB Type-C型*1 ；
8、无线路由器：内置WIFI双天线模块接口；
9、标准19英寸机架安装，高度1U；
10、电源双开关保证系统安全，前面板强电软开关，后面板强电硬开关。

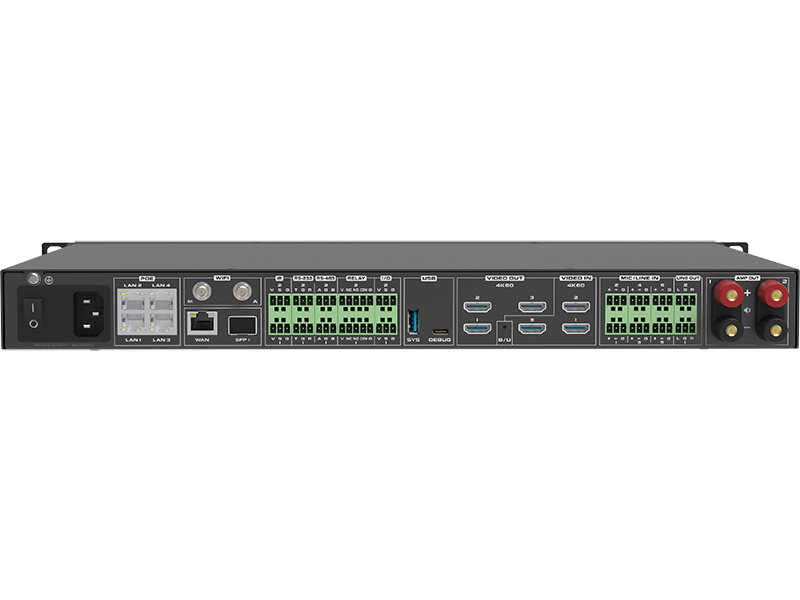

后面板图示
智慧教育终端 TCN105 软件部分：
1、内置WEB操作页面，通过WEB可完成设置的基本配置和维护操作；
2、系统管理，支持查看设备信息，设置设备按天/周定时重启，
3、支持接入教育管理平台配置；支持IP地址手动和自动获取配置；
4、支持对内置WIFI模块启用/关闭，重置WIFI模块，设置WIFI模块地址信息，进入WIFI页面，进行操作管理；
5、音频处理模块，内置AFC、ANS、AEC、AGC音频处理算法，具备扩展器、均衡器、压限器、延时器、限幅器前后级处理模块；
6、混音设置，支持MIC/LINE、HDMI、网络音频输入，音频路由可灵活配置LINE OUT、HDMI OUT、功放AMP OUT输出，支持设置音频输出信号进行编码；
7、音频场景，支持音频场景配置保存，加载场景，下载和上传配置场景文件；
8、视频管理，支持3*3 HDMI视频矩阵切换操作，最大支持4K60分辨率，环回输出延迟在16ms以内, 切换低延时，支持音频随切；支持本地HDMI输入进行网络编码输出；
9、画面合成，支持将网络流、HDMI编码流进行画面合成输出，并支持多画面合成编码；合成画面支持进行字幕叠加；
10、媒体管理，支持RTMP和RTSP网络摄像机接入，可设置主码流和预览流地址；支持4路RTSP流转发服务，可设置RTSP服务视频接入源、音频协议、音频输入编码通道信息，支持RTSP流预览画面；
11、编码设置，支支持主流和预览流编码设置；可配置编码协议类型，音频协议支持AAC，视频协议支持H264/H265，输出格式1080P/720P/WXGA；可设置码流大小、视频质量、帧率、I帧间隔、I/P帧最大/最小化系数；
12、环控管理，支持中控参数设置、协议编辑、脚本编辑、脚本定时设置、物联网接入、控制面板模式切换、网络唤醒、声像联动、RS232双向解析、网络控制等中控配置；
13、系统工具，WEB内置抓包工具、ping工具、Tracert工具；
14、支持接收校园数字信息化管理平台下发的音视频信号，进行广播。

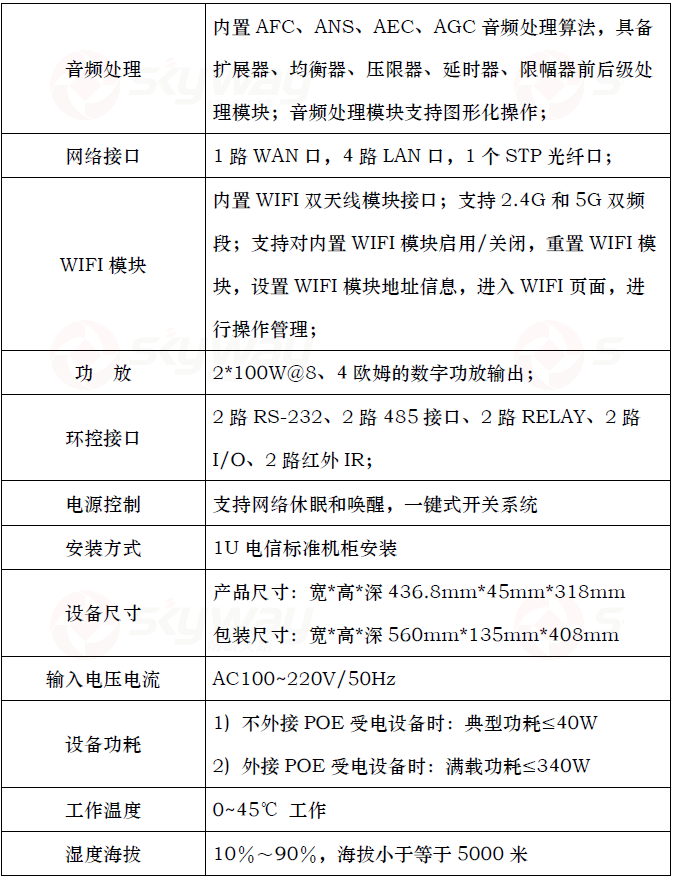

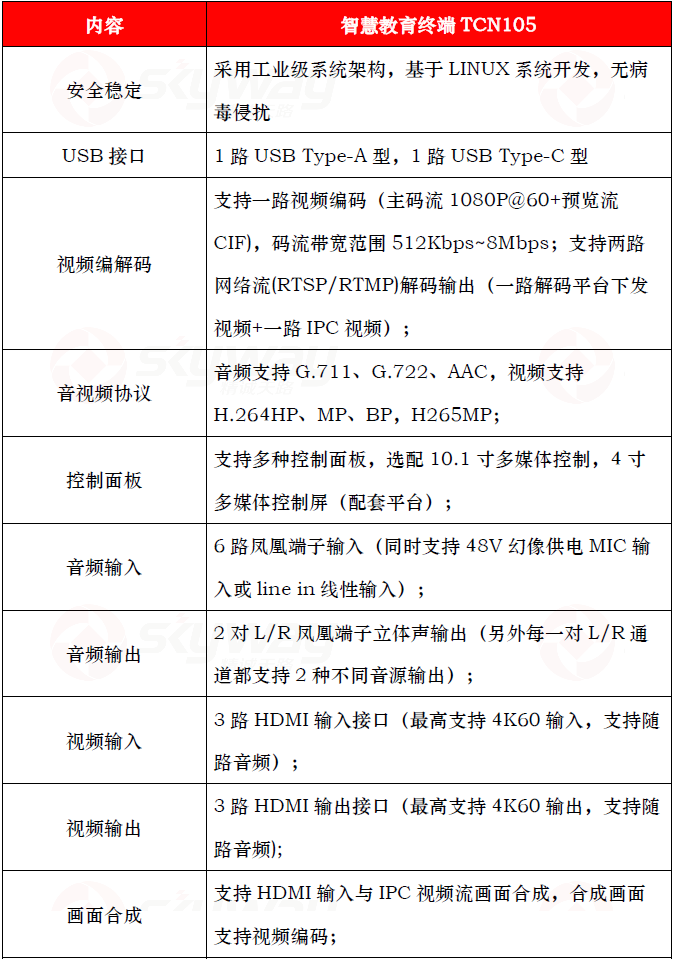

智慧教育终端 TCN105 设备规格：
