Polycom Group550终端设置使用教程

返回列表 来源: 发布日期: 2019.03.06

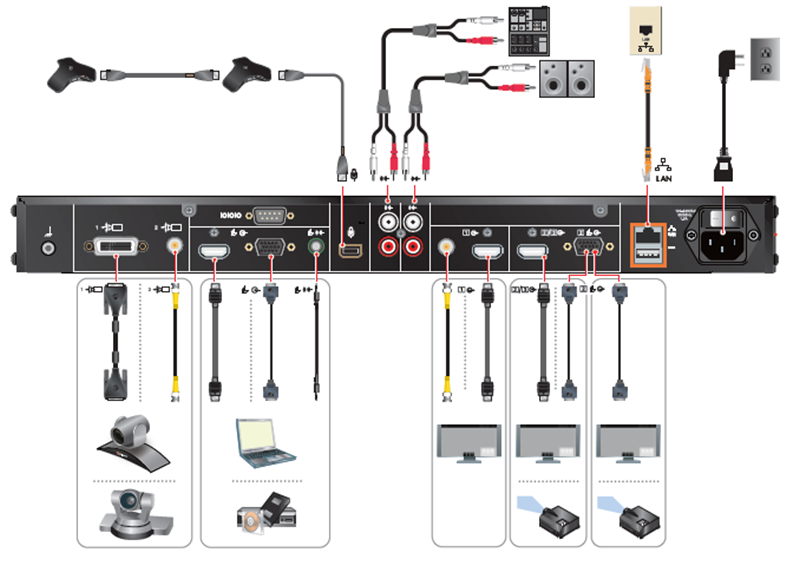

一、 按要求连接好终端连接线,摄像头输入、图像输出、音频输入输出。

group 550链接示意图

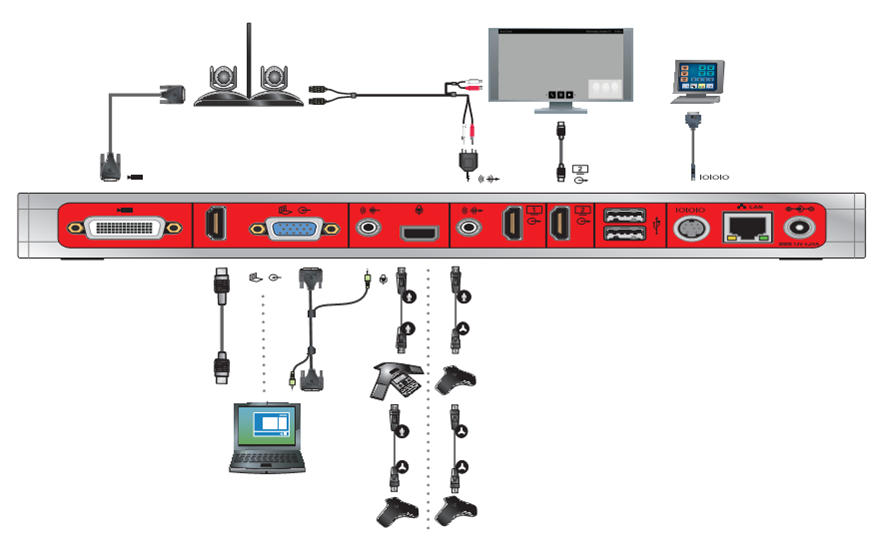

图-1  group550连接示意图

Group550连接示意图

图-2 Group550连接示意图

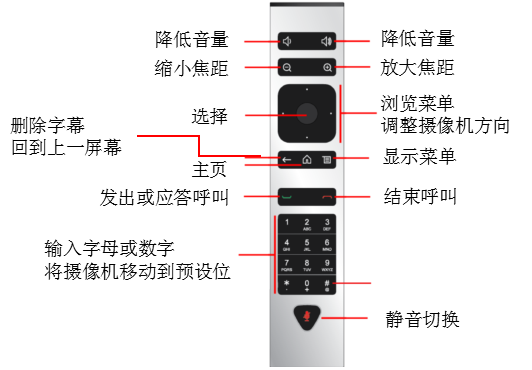

二、 遥控器按键说明

Group 终端遥控器功能示意图

图-3  终端遥控器功能示意图


三、 Group视频会议终端初始化设置

3.1 打开设备开关进行初始化设置(宝利通group550在后面板开关键)

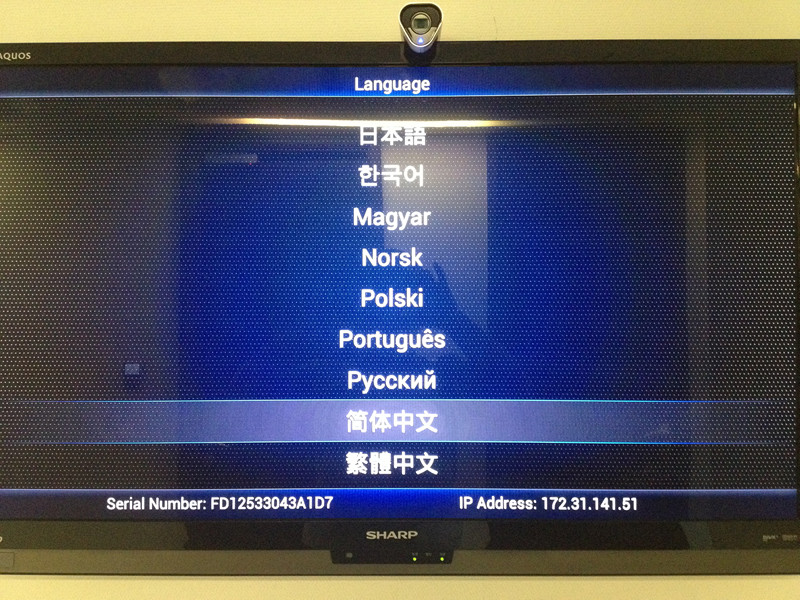

3.2 选择语言-“简体中文”

4

3.3 选择-“接受”

5

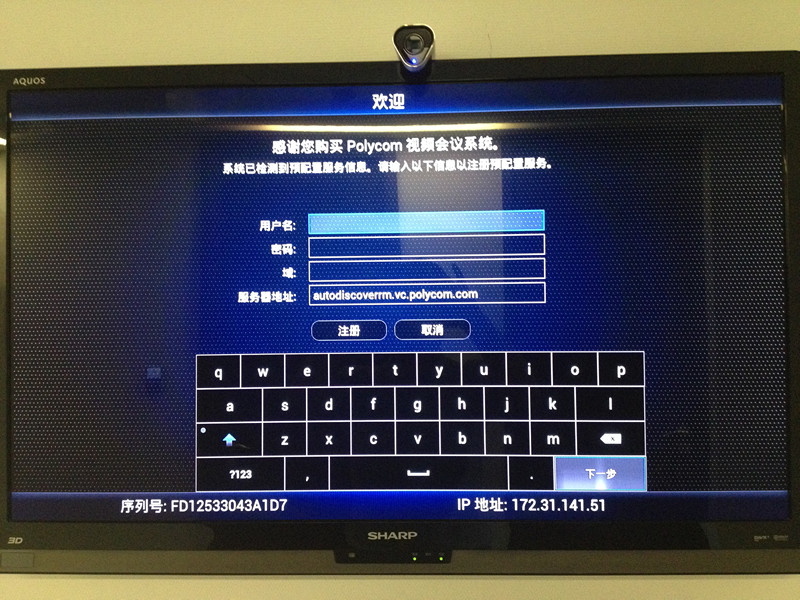

3.4 选择-“取消”

6

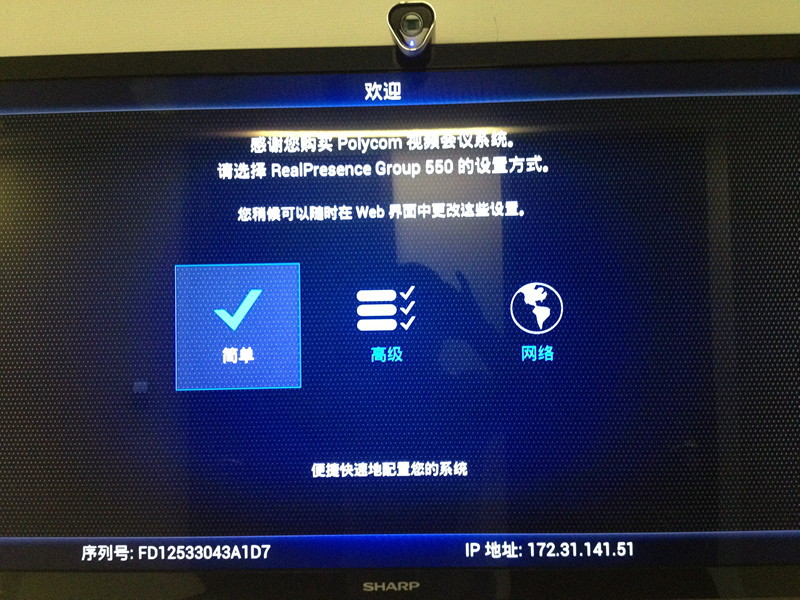

3.5 选择-“高级”

7

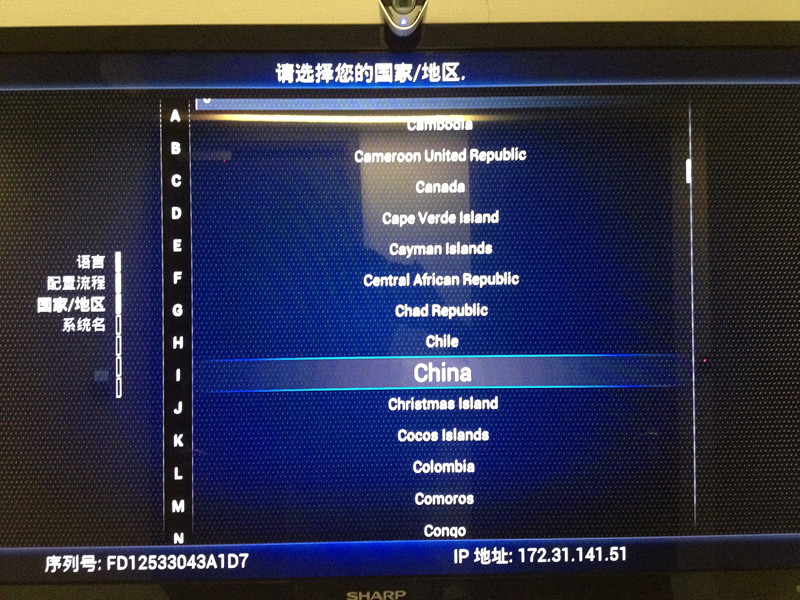

3.6 国家/地区-选择“China”

8

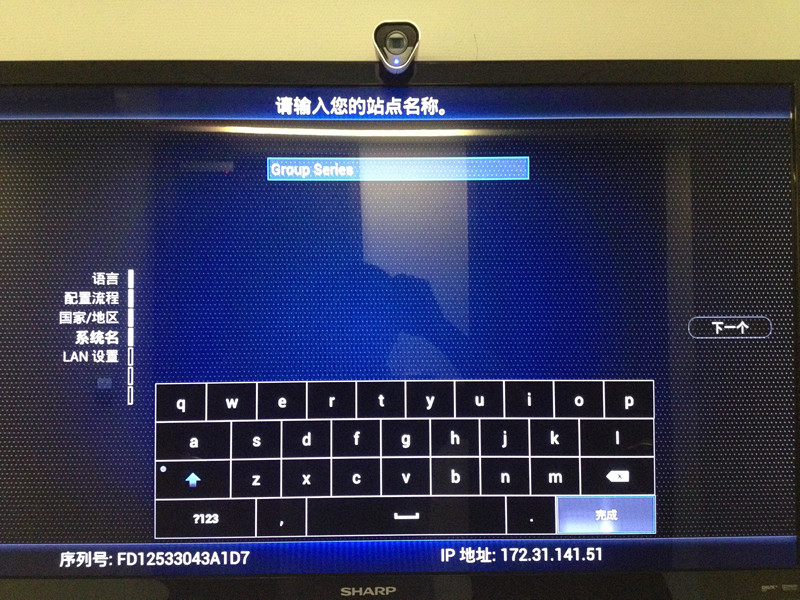

3.7 系统名-使用软键盘输入站点名称

9

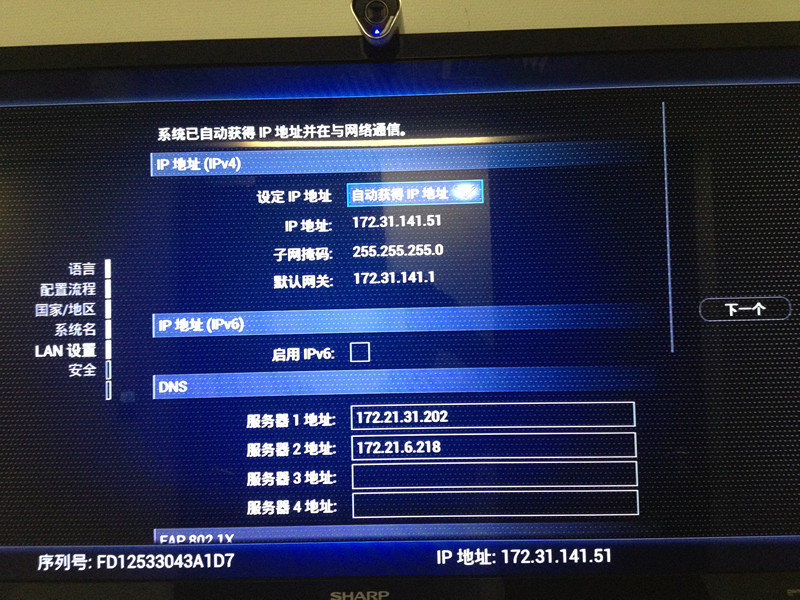

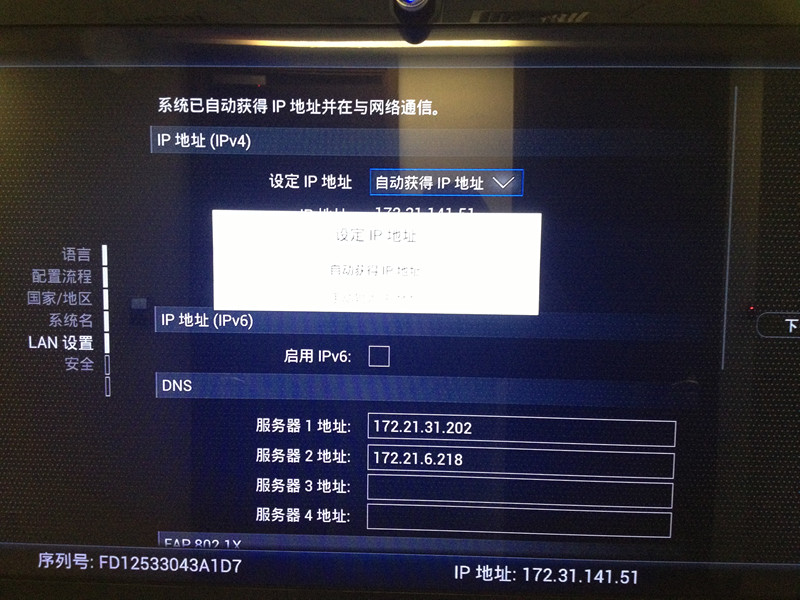

3.8 LAN设置--IP地址(IPv4)--设定IP地址--选择“手动输入IP地址”,输入所需设定的IP地址、子网掩码、默认网关点击下一个。

10

11

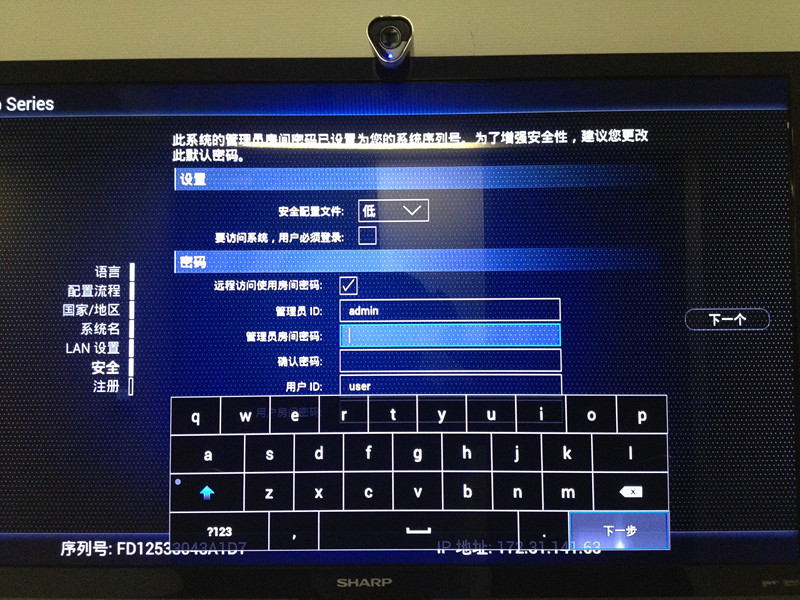

3.9 安全,去除“远程访问使用房间密码”选项勾;删除管理员房间密码,点击“下一个”

12

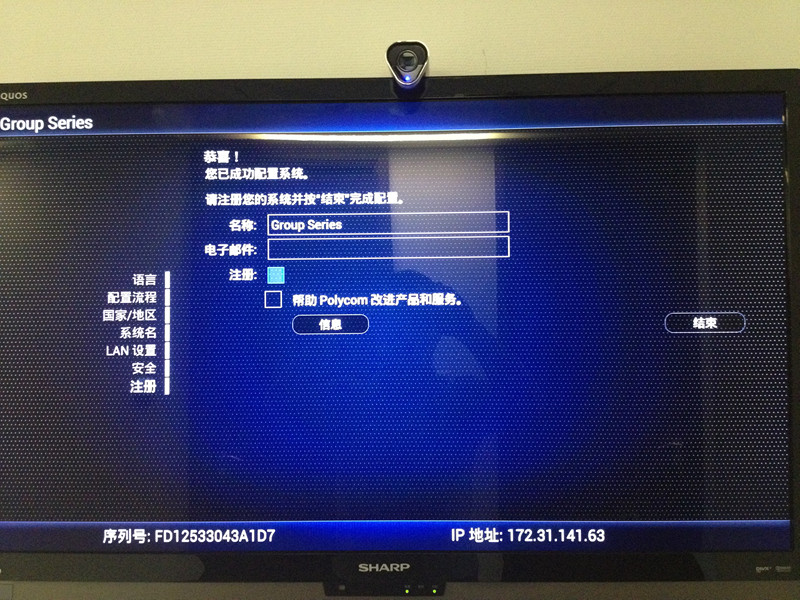

3.10 注册,去除“注册”勾选项,点击“结束”,设备重启。

13

14


四、 Group终端基本设置

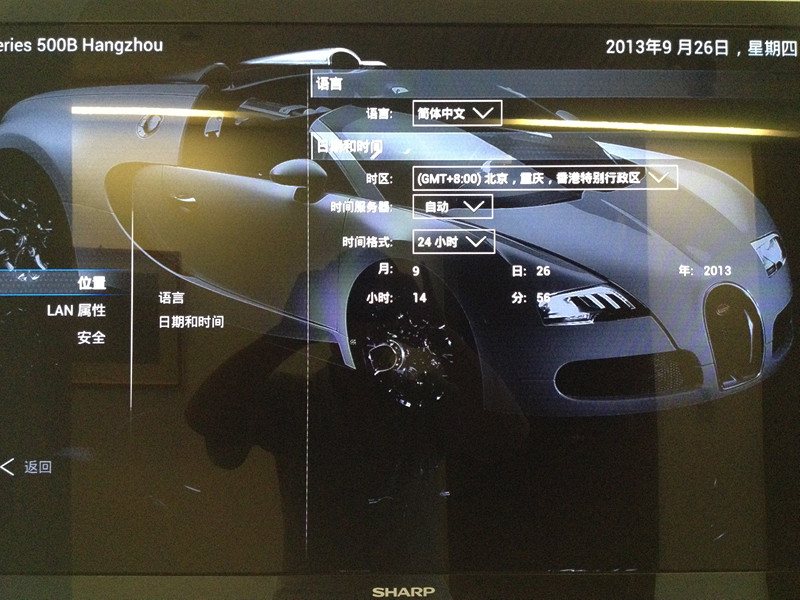

4.1 日期和时间   管理—位置

l 时间服务器选择关闭,手动输入当前时间。

15


4.2 网络配置   管理—LAN属性

16

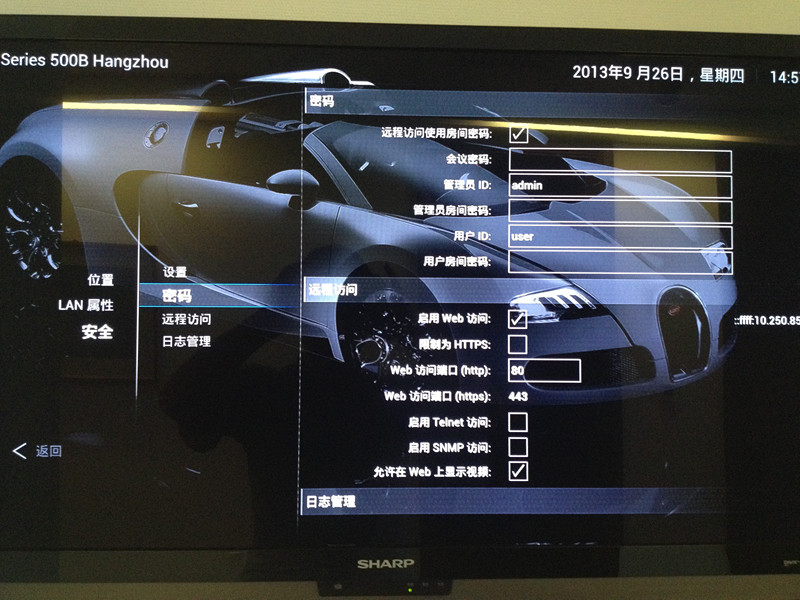

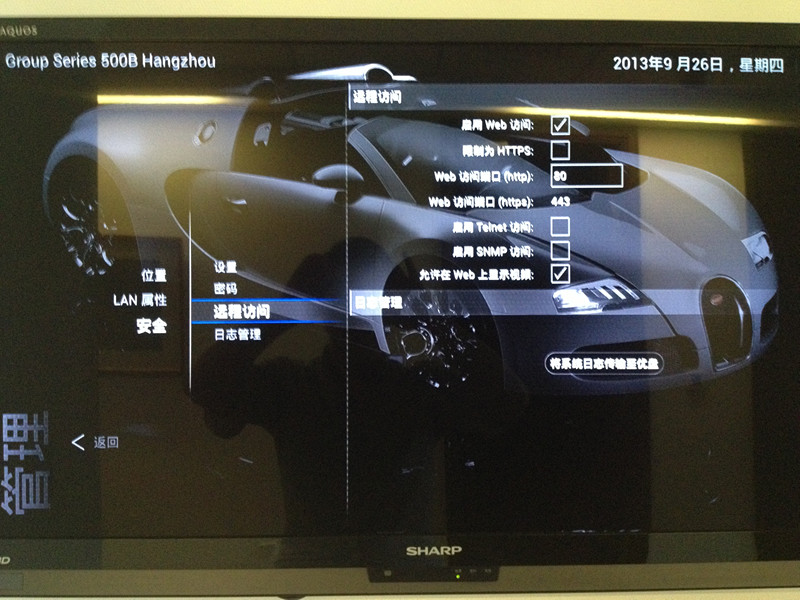

4.3 安全   管理—完全

需要勾选

l 启用Web访问

l 允许在Web上显示视频

17

18

19

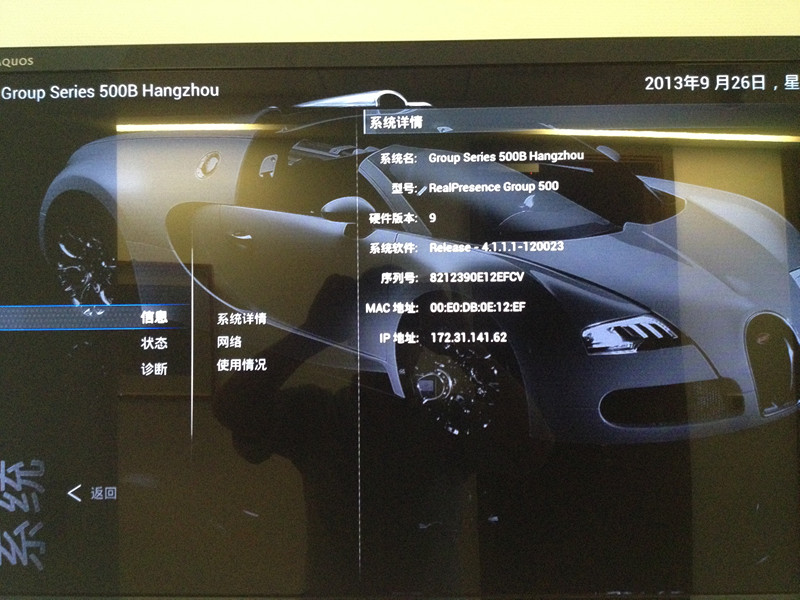

4.4 查看系统状态   菜单-系统信息

l 系统详情、网络、使用情况

l 状态

20

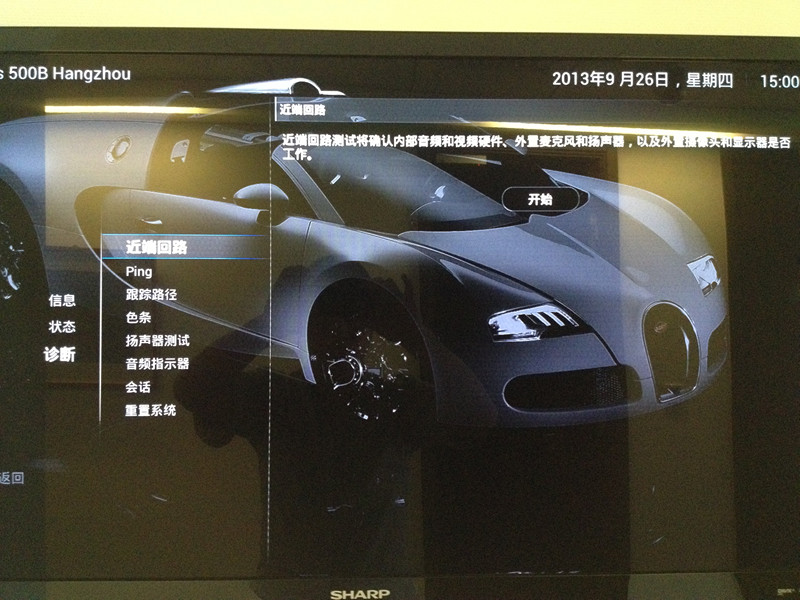

4.5 网络诊断信息1  主页-系统信息-诊断-近端回路

l 近端回路:测试内部音频编码器和解码器、外部麦克风和扬声器

l 内部视频编码器和解码器以及外部摄像机和监视器

l 监视器1显示在呼叫过程中发送到远端站点的视频,并播放发送到远端站点的音频

21

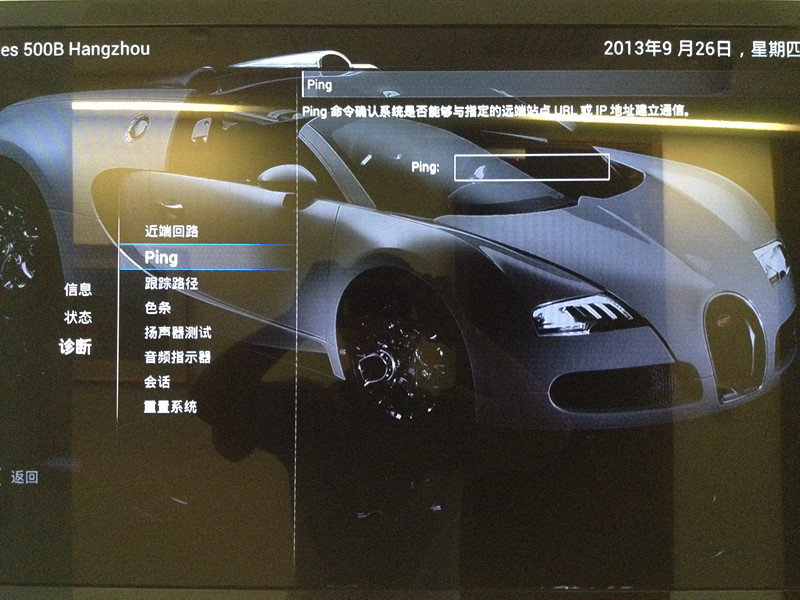

4.6 网络诊断信息2  主页-系统信息-诊断-PING

l PING:测试系统是否能够与指定的远端IP地址建立联系,PING返回简短的Internet控制信息协议结果,只有当远端站点配置为使用H.323时,它才会返回H.323信息。只有当远端站点配置为使用SIP时,它才会返回SIP信息

22

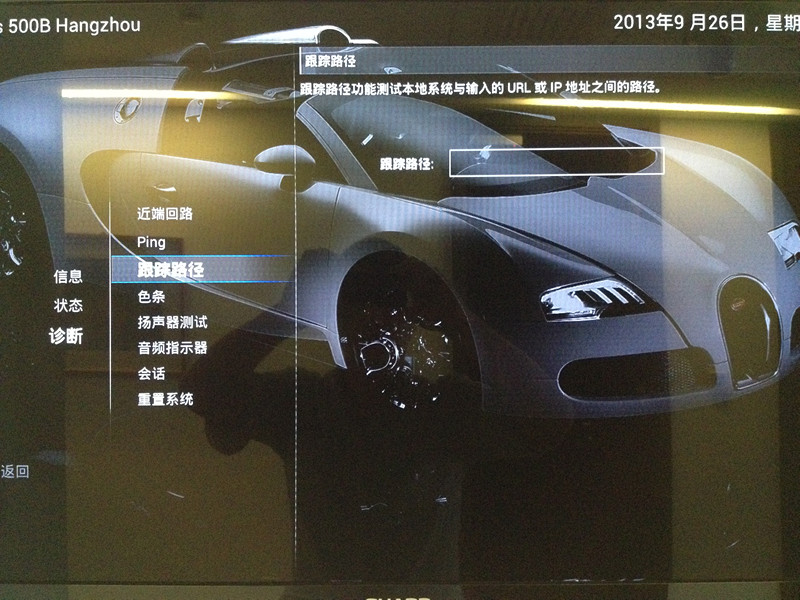

4.7 网络诊断信息3   主页-系统信息-诊断-跟踪路径

l 路径检测:测试本地系统和输入的IP地址之间的传递路径

l 如果测试成功,Polycom Group系统将列出该系统与输入的IP地址之间的中继段数

23

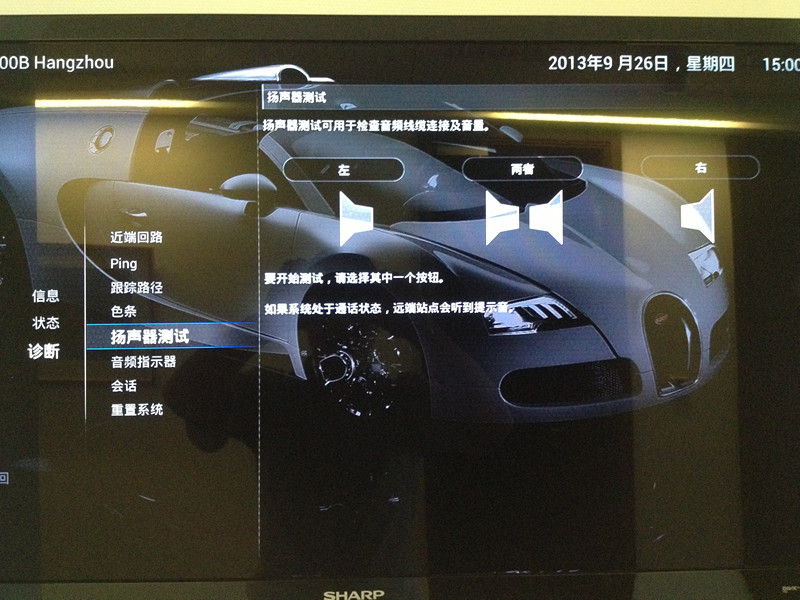

4.8 扬声器测试  主页-系统信息-诊断-扬声器测试

l 该项功能主要用户测试终端的发音系统,如果有音频发出,说明终端的音频输出没问题

24

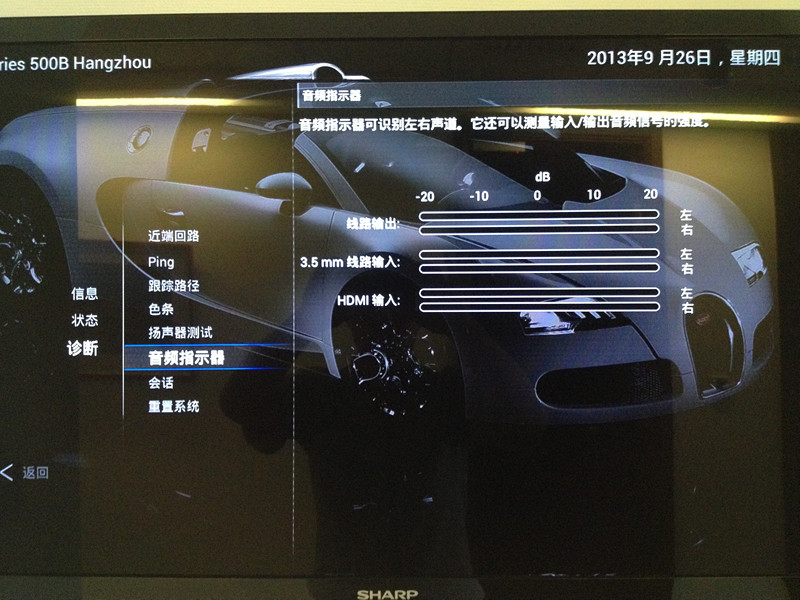

4.9 音频指示器诊断信息 主页-系统信息-诊断-音频指示器

l 该项功能主要用户测试终端的音频输入系统,如果有绿色动态横条,说明终端的音频输入没问题

l 终端在呼叫状态中,还可以诊断远端会场是否有声音传送过来

25

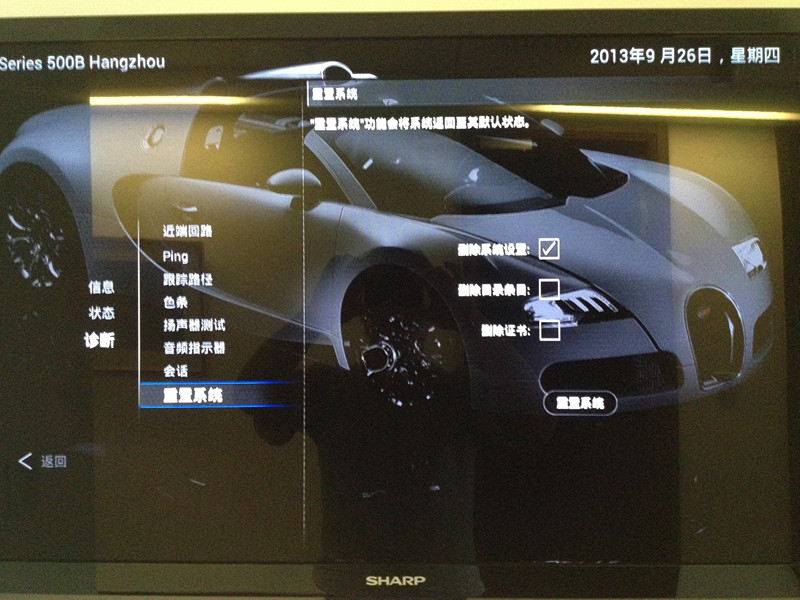

4.10 重置系统    主页-系统信息-诊断-重置系统

l 当终端出现故障或是配置出问题时,可以通过系统重设功能恢复终端原始设置,然后重新设置各项参数

26
