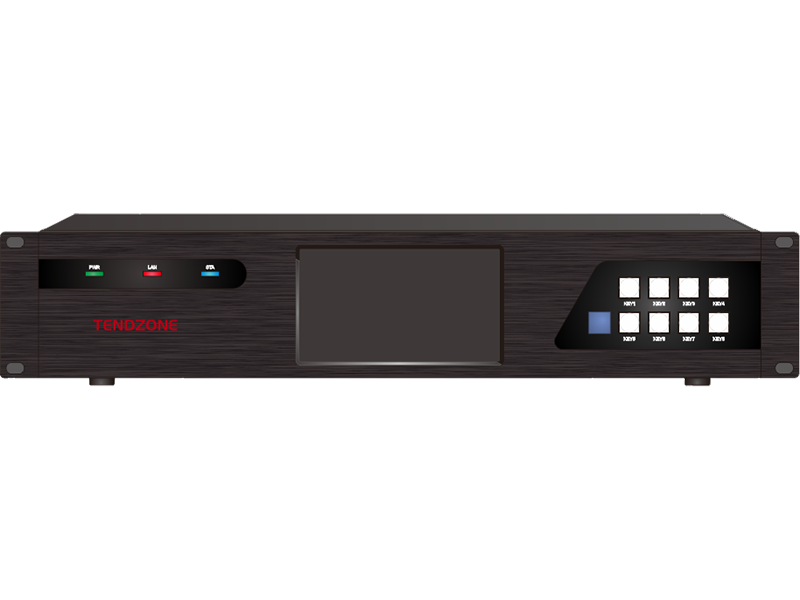

东微TENDZONE 环境控制接口机 CC-200
东微智能控制网关设计应用于指挥控制中心、办公自动化、多媒体环境及智能家居等领域，是可编程组态协议与可编程人机界面相统一的，全网络化、智能化的集中控制系统，是现代化指挥与控制中心的必备装备，广泛应用于应急报警指挥中心，部队作战指挥系统C4ISR、各级政府行政中心、楼宇自控、会议室、多功能厅、培训中心、展示中心、演播室、工业自动化等领域。
CC-200是东微设计研发的第六代智能控制网关，采用互联网及物联网设计思想，控制上采用神经网络图算法，支持自主绘制任意控制运行图，内置多种控件模块，全新的拖拽式编程方式使用户轻松掌握。
人机界面采用符合HTML5标准的动态图形及矢量图形技术，支持编制各类生动优美的动态人机交互界面，用户可以通过浏览器直接进行控制，也可以生成设计好的界面软件安装到用户平板。兼容Android、IOS、Windows等操作系统，主机支持一机多屏、一屏多机、多屏多机等对接方式。支持双机备份功能，当主控主机出现网络通讯中断或停机时，备份主机自动启动并接管系统，保证系统正常运行。
环境控制接口机 CC-200 产品特性
云端编程：同时支持本地及云平台在线编程，无需安装软件，直接通过浏览器访问智能网关IP地址或云平台；
远程调试：远程在线调试、远程在线诊断、远程在线编程，极大地节省人力差旅成本，可选由专业人士在线完成编程；
人工智能：程序上传前，软件可自行排查逻辑和界面错误，支持模拟控制和界面效果预览。人工智能神经网络图控制算法，支持任意复杂度控制运行图谱编织，实现自由设计、自主意志、闭环控制；
神经网络：神经网络图式控制运行模式，掌握全局运行状态，支持受控设备封装可有效检视各受控设备实时运行状态；
高级功能：支持控制模块编组成宏继承分享，支持用户自建功能模块，可采用最流行的网络脚本语言JavaScript编写；
资源共享：云平台上共享资源，无论自建模块、宏模块编组、用户图形组件组，均可在云平台上分享并形成共享社区；
多重界面：同时支持三套相互独立的用户控制界面，支持多用户、跨平台、分布式控制，适用于多用户集群控制场景；
任意协议：支持多种网络控制协议，除标准Tcp、Udp、Telnet、Http协议等，还可以添加其他通用或私有网络协议；
支持自定义宏、可编辑宏、可导入或导出宏，支持图形化和语句式编程，具备时间轴、多线程时间编辑功能，支持操控屏直接编程，用户可自行编辑按键形式及按键的执行联动操作内容。
自由拓展：支持任意Linux+平台，可自由迁移，针对不同应用需求可将运行套包自由迁移与第三方产品平台融为一体；
坚实可靠：秉承东微坚实可靠传统，适用于各类高可靠性要求场合：作战指挥中心、政府会议集群、特种应用车辆等。
环境控制接口机 CC-200 设备规格参数
| 项 目 | 说 明 |
| Memory | 2048M RAM |
| Flash | 8192M EMMC |
| RELAY | 16 - 隔离低压继电器(常开触点) 30VDC/AC 1A |
| I/O | 16 - 数字I/O输入 |
| INFRARED–SERIAL | 16 - 红外或单向RS-232串行通讯口 |
| COM(A ~ P) | 16 - 7PIN双向RS-232/422/485串行通讯口 |
| HDMI接口 | 可视化 HDMI 高清调试监控接口 |
| LAN | 2 - RJ45 100M/1000M以太网接口 |
| RST | 1 - RST系统复位按钮 |
| LED | 3 – LED系统状态指示灯 |
| 可编程按键 | 8 - 前面板可编程按键(前面板) |
| 液晶显示屏 | 1 - 5.5英寸可编程控制触摸屏(前面板) |
| 红外学习窗 | 1 - 前面板红外学习窗 |
| KNX | 1 - KNX总线接口 |
| 双电源输入 | 24VDC 1A |
| 安装方式 | 标准19英寸机柜或平面安装，高度2U |
| 工作环境温度 | 5℃ 至 45℃ |
| 工作环境相对湿度 | 10% 至 90% |
| 尺寸与重量 | 高: 88mm (不含脚垫) |
| 宽: 436.8mm (不含标准机柜安装耳朵) | |
| 深: 240mm (不含端子插排) | |
| 重: 约4.9kg (不含包装及配件) | |
| 包装尺寸和毛重 | 包装尺寸：宽500mm*深370mm*高190mm |
| 毛重：6.9KG |
端口说明

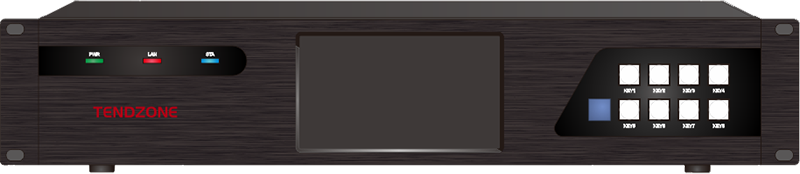

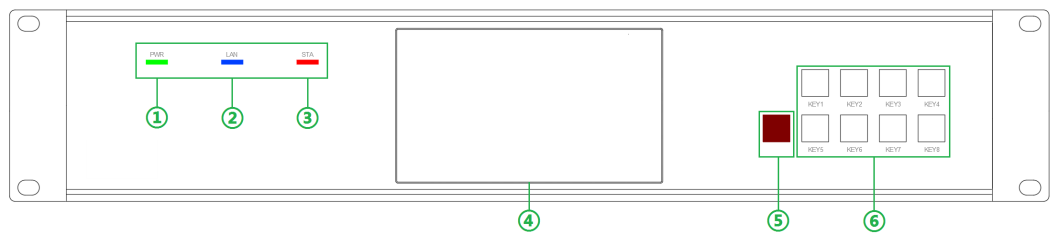

前面板
① PWR (电源指示灯)
② LAN (网口工作指示灯)
③ STA (工作状态指示灯)
④ 液晶显示屏，既可以呈现用户编制的控制界面，又可以呈现设备信息，如：控制网关的网络IP、按钮状态、系统时间、系统版本等内容，在使能倒备功能后、还可以自动弹出倒备报警信息。
⑤ 红外学习窗，支持红外学习的功能，支持市面上99%以上的红外遥控器。
⑥ 可编程按键，八个可编程按键，可根据应用需求在LN控制程序中配置八个按键的应用功能。

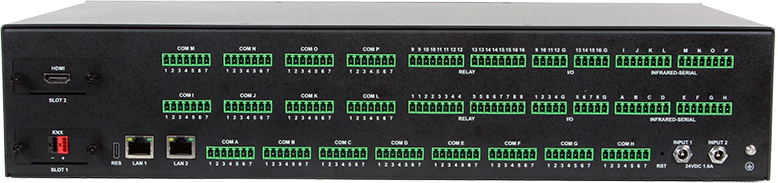

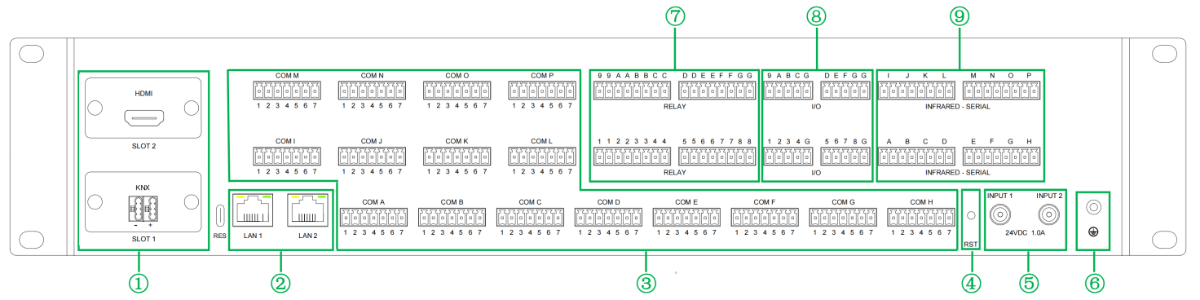

后面板
① SLOT 1/SLOT 2
SLOT 1/SLOT 2为扩展插槽接口，可以选配KNX、CAN和HDMI等接口。标准配置为KNX、和HDMI接口。
② LAN 1为标准配置的100M/1000M以太网接口，RJ45端子，提供设备访问、上传工程、网络通讯、网络控制、远程调试等功能；LAN 2为对外协议控制口预留。
③ COM (A~P)：智慧控制管理平台共有16个7PIN的可编程双向复合串行端口，支持RS-232、RS-422或RS-485通讯协议，传输速率最高可以达到115200bps，输入输出的数据格式及数据速率都可在LN程序中设定，支持7位或8位两种数据长度，支持无校验N、奇校验O、偶校验E等校验模式，支持1200～115200bps间的八种标准速率。
④ RST (复位按钮)
⑤双电源输入端口用于连接外部24VDC 1A电源输入，当任意一个电源故障时，另一个电源保证设备正常运行。
⑥接地点。
⑦ 16个低压继电器RELAY端口，常开触点，每组相互独立并隔离，每组最大可以承载1A 30VDC/AC负载
⑧ I/O 输入，可编程16路外部干触点输入接口，常用于报警器的信号采集。
⑨ INFERARED-SERIAL，16组红外串行输出端口，每一组都可以作为红外端口输出或单向RS-232输出
