东微TENDZONE 会议录播一体机（4端口）HRS500-4

会议录播一体机（4端口）HRS500-4 产品介绍

TENDZONE 4K录播一体机是实现对图像信号进行采集、预处理、编码、合成和录制，并进行输出的前端设备。可支持4路HDMI的4K超清视频信号或6路1080P网络视频信号采集接入，并提供多种画面合成方式供用户选择。嵌入式录播一体机结合了硬件系统的高性能，软件系统的灵活性和兼容性的优势，支持4K、全高清视频的采集、编码，实现多屏合一的方案。能够在复杂的环境下高效运行，适应于不同直播录制场合，可广泛应用于教育行业、远程医疗、监控及可视电话、政府部门、军事应用等。

会议录播一体机（4端口）HRS500-4 产品特性

Ø 视频输入

嵌入式超清录播一体机可支持4路HDMI输入的4K视频信号，优良的兼容多种品牌型号的摄像机高清信号，可适应复杂的采集场景。对采集到的信号源编号处理，对接相应的物理接口，便于用户了解信号源对应的设备。自动识别和匹配各种分辨率，能支持4K、1080P的高清信号，配置灵活。

Ø 画面合成

将采集到的摄像机信号、PC屏幕信号、摄像头信号任意组合，多种画面合成方式适用于多场合的使用需求。

Ø 视频输出

配置HDMI输出接口。可自动检测出输出口所接显示设备的分辨率和刷新率。对于输出参数支持灵活的自动匹配和人性化的手动设置，在摒弃以往繁琐操作的同时，也可提供用户更舒适的视觉享受。

Ø 多协议支持

采用主流的H.264视频编码和AAC音频编码，采用RTMP，RTSP传输协议，为系统提供良好的适用性。可编码输出高低不同的视频质量，用户可根据网络环境选择合适的视频质量。

Ø 存储

以标准MP4 /FLV格式进行文件存储，普适于各类播放终端，灵活易管。

会议录播一体机（4端口）HRS500-4 技术特性

一、整体设计

1、主机架构：为保障系统运行稳定、安全，要求录播主机采用嵌入式架构设计，非 PC、服务器架构。主机为标准 1U 机架式设备，便于安装部署，并要求录播主机为非壁挂式架构，不存在机身显示屏等产生 其他视频、强光源变化从而影响学生课堂专注力。

2、功能设计：要求主机功能高度集成化，需具备录制、导播、存储、点播等多功能功于一体

3、节能环保：应具有嵌入式低功耗环保特性，需采用不高于 DC12V 安全电压供电，整机正常工作状态下功耗不超过 25W。

4、低噪声设计：要求所投录播主机产生噪声最大值≤20dB(A)

二、主机性能

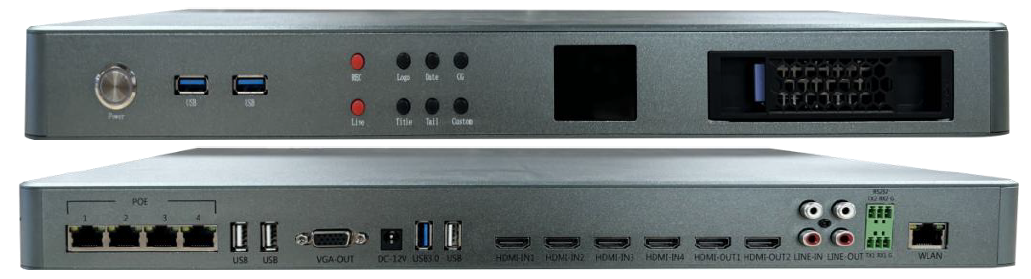

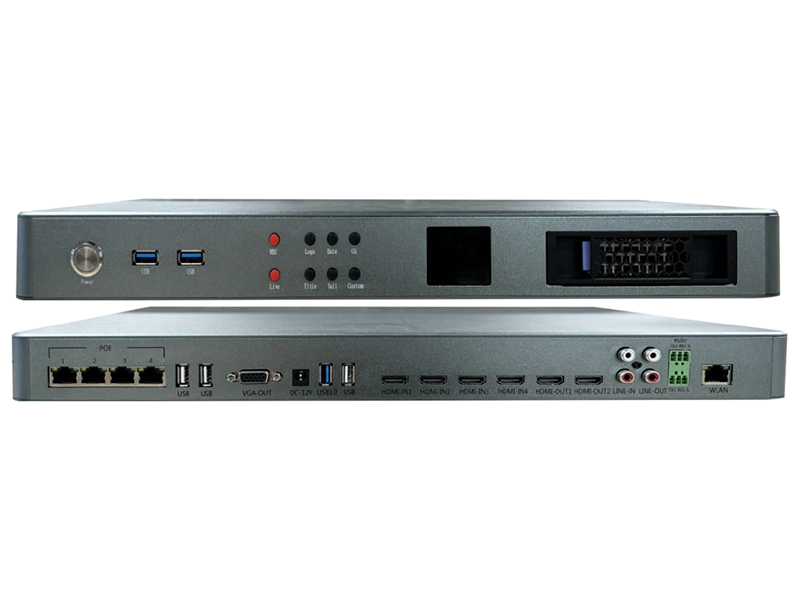

1、标准1U录播设备，可上机架。

2、视频输入接口：具备高清视频输入接口、HDMI in≥4，支持4K、1080输入，支持HDMI内嵌音频；

3、视频输出接口：≥2路HDMI、1路VGA视频输出接口。

4、≥3路USB3.0，≥3组USB2.0接口，可外接U盘拷贝视频，键盘鼠标操控主机等

5、视频编解码：支持标准 H.264视频编解码协议，要求支持 4KP30、1080P、720P 分辨率格式编解码。

6、音频输入接口莲花输入≥1；线性音频输出接口莲花左右声道≥1。音频编解码：采用AAC 音频编解码协议标准，并支持音频处理功能。

7、网络接入：具备标准 RJ45 网络接口，支持 10/100/1000M 网络自适应，双网络设计，内网和外网。内网可支持视频的流信号采集、外网可支持直播推流灯、网口本地导播界面和远程导播网络修改和自动获取，支持网络信号测试。

8、存储容量： 内置不少于 2T 存储空间，用于录制视频文件的本地存储。

9、主机控制：具备 RS232控制接口≥2，支持 RS232/协议，提供录播系统的SDK接口控制录播主机，接口文档包含TCP/UDP，232等协议。232接口可自定义设置接入导播台或者控制终端等。

10、自带2寸的彩色液晶屏，可显示当前时间，录制和直播时间，存储大小和剩余容量，CPU和内存使用百分比等等。

11、带有八个按键支持录制、直播，通道切换，字幕台标等。

12、支持外置硬盘抽取盒、内置硬盘和外置抽取双硬盘设计。

13、前面板带有UVC可直接采集PGM、PVW通道视频。

会议录播一体机（4端口）HRS500-4 设备规格参数
