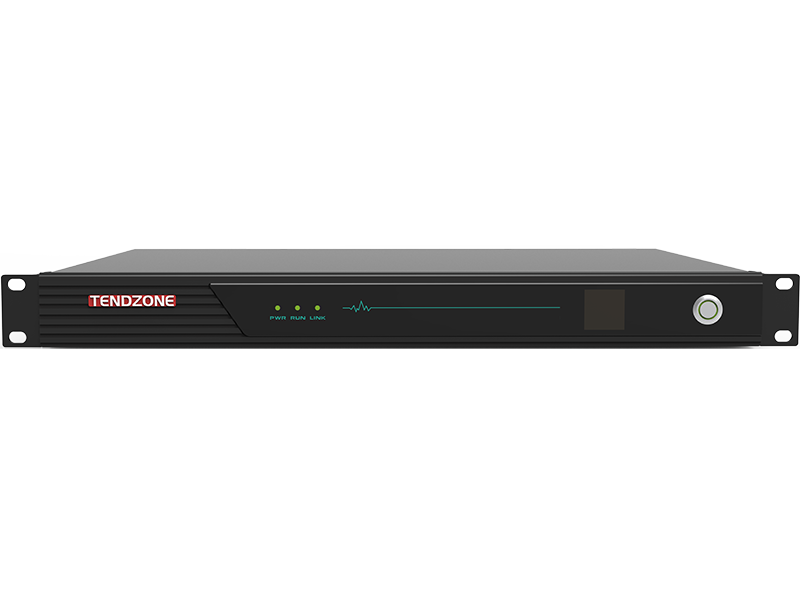

东微TENDZONE 融合设备（综合版-九合一）CLIMBER-1008
攀登者系列CLIMBER-1008是东微结合自身多年融合产品开发经验，最新推出的九合一多功能终端主机。该产品融合了东微最新的音频算法、视频编解码、集中控制、媒体处理、远程通讯等技术于一体，采用国产核心处理器，在嵌入式系统上开发并优化升级的新一代九合一的多功能融合设备。该款产品集成了远程视频会议、本地录播、音频扩声、视频矩阵切换、周边环控、集中统一触控、分布式系统输入输出编解码、IPC接入等功能于一体，可以满足多媒体会议室、智慧教室、报告厅、多功能厅等场景使用。实现本地会议、远程会议、远程直播、远程培训、远程督导、远程示教等多种使用功能。攀登者系列CLIMBER-1008可独立组网，智能接入各种类型的音视频多媒体外设、环境外设等，为用户节省设备占用空间，同时提供多种便捷智能操作界面。该产品可以广泛应用在政府/企事业单位、公检法、金融、交通、武警、教育、医疗等行业。
攀登者系列CLIMBER-1008采用新一代媒体处理芯片，芯片处理能力得到了非常大的提升，最大支持H.265 4K@60视频编解码，能全面提升图像和声音质量，给您带来高清效果体验。产品在兼容性、网络适应性、延时、抗丢包、多画面、多功能并发处理上的性能指标获得了新的突破。
CLIMBER-1008 产品特性
高清晰、多通道
最高4路1080P@60fps编码和4路1080P@60fps解码。
丰富的环控接口，兼容控制不同的外设厂家设备。
同时支持多种场景应用，如：多媒体会议室、多媒体教室、医院手术示教、政府评标等场景，支持本地集控、远程集控、本地录播直播、远程互动、远程巡课巡考、在线授课等；
支持多媒体信息分布式交互系统平台（MIDIS）的编解码技术，作为分布式的输入输出接口机使用；
智能掌控
一键式操作，提升用户的“信息技术运用力”；
数字音频处理器算法流程图用户界面设计，大大降低会场本地扩声和远程互动声音的调试难度；
随意切、随意混、随意播，推送云资源管理平台支持互联网直播；
支持远程互动SIP唿叫，满足远程音视频双向互动需求
支持多台终端主机之间实现多方互动，满足远程协作。
稳定可靠
采用嵌入式Linux系统，无病毒侵扰。
主机采用电信级结构设计，产品稳定可靠，适合7*24小时长时间运行。
设备形态
支持 1U机柜安装或独立安装，前面板液晶显示窗口
支持设备进入待机和休眠唤醒状态，支持双电源开关，一个电源硬开关和一个电源软开关共同配合使用
CLIMBER-1008 设备规格
| 项目 | 技术规格 |
| 安全稳定 | 采用工业级系统架构，基于LINUX系统开发，无病毒侵扰 |
| 数据接口 | 2路USB Type-A型，1路USB Type-B型 |
| 网络摄像机 | 本地网络摄像机接入16路，网络转发4路 |
| 视频编解码 |
最大2路4K30编码和2路4K30解码，或者4路1080P60编码和4路1080P@60解码， 或者8路1080P@30编码和8路1080P@30解码； |
| 音视频协议 |
音频支持G.711、G.722、G722.1、G722.1C、AAC，支持解码音频码流； 视频支持H.264HP（HP为高级画质）、H.264MP（MP为主流画质）、 H.264BP（BP为基本画质），视频支持H.265HP（HP为高级画质）、 H.265MP（MP为主流画质）、H.265BP（BP为基本画质）； |
| 显示终端 |
内置视频分割功能，可实现单分屏、双分屏、三分屏、四分屏、五分屏、 六分屏、七分屏、八分屏、九分屏、十分屏、十三分屏、十六分屏等 单画面/画中画/画外画合成、字幕叠加、终端名叠加、显示台标 |
| 控制面板 |
支持多种控制面板，选配10.1寸有线安卓触摸屏（标配不带壁挂架，不支持POE）， 10.1寸网络PoE桌面触控屏、10.1寸网络PoE嵌墙触控屏（标配嵌墙底盒）、 4寸网络PoE版86盒触屏 |
| 编解码率 |
最大4路4K30编解码，或者8路1080P60编解码，或者16路1080P30编解码， 每路支持128kbps、256 kbps、384 kbps、512 kbps、768 kbps、1 mbps、 1.5 mbps、2 mbps、3 mbps、4 mbps、6 mbps、8 mbps、10 mbps、 12 mbps、14 mbps、16 mbps、18 mbps、20mbps |
| 音频输入 |
8路凤凰端子输入（同时支持48V幻像供电MIC输入或line in线性输入）、 4路HDMI内嵌音频输入、6路Vailink网络音频输入（来自AI音频算法处理平台， 超融合云节点扩展出6路Vailink音频输入通道） |
| 音频输出 |
4路line out音频输出（或2对L/R凤凰端子立体声输出）、2路100W@8欧姆的 数字功放输出（或者2路150W@4欧姆的数字功放输出），2路HDMI 内嵌音频输出，8路Vailink网络音频输出（超融合云节点扩展出8路音频 输出通道，发送给AI音频算法处理平台）；支持音量调节，音频支持同步和混音两种方式 |
| 视频输入 |
4路HDMI输入接口，16路IP网络摄像机输入；HDMI IN1和HDMI IN3 支持最大4K30分辨率输入，HDMI IN2和HDMI IN4支持最大1920*1080@60分辨率输入； |
| 视频输出 | 2路HDMI输出接口，HDMI OUT1和HDMI OUT2支持最大分辨率4K30输出； |
| 音频处理 |
支持自动回声消除(AEC)、自动增益控制(AGC)、自动噪声消除/抑制(ANC/ANS)、 自动反馈消除(AFC)、混音矩阵(AM)、丢包补偿(PLC) |
| 视频处理 |
支持视频分辨率适配、切换、分配、画面分割、支持滚动字幕叠加显示、终端名叠加、 显示台标、图像参数调节；字幕、终端名叠加支持任意位置调整；台标支持 左上、右上、左下、右下位置调整，支持透明度显示调节； |
| 通讯协议 |
SIP、BFCP双流、H.323、H.239、E.164、H.245、NAT、H.225、Q.931、RTSP、RTMP、 TCP/IP、HTTP、FTP、TCP、UDP、NTP、RTP、RTCP、Telnet、TLS； |
| 网络接口 |
1路WAN口，5路LAN口；或者设置6个网口全通；其中4路网口支持PoE供电；10/100/1000Mbps自适应RJ45端口。支持eth0和eth1双网卡，通过eth1可以同时 桥接多媒体分布式交互系统平台和AI音频算法处理平台（或支持Vailink协议的AI音频处理平台）。 注意：如果需要连接第三方PoE交换机，建议用我们不支持PoE的网口连接对方的 PoE交换机，确保其中一方的网口不会对外PoE供电，尽量不要直接用PoE接口相互连接。 |
| 混音功能 | 同时支持本地音频、HDMI内嵌音频、远端音频RTSP网络接入流进入混音器，可动态选择混音 |
| 中央控制 |
一键式中央控制：开关系统、调节输出音量、切换信号源、摄像机控制、 录播控制、远程呼叫、环境控制等； |
| 环控接口 | 3路RS-232/485接口、1*RS232/RS485 DEBUG、2路RELAY、2路I/O、2路红外IR |
| 视频会议 |
1、支持H.323点对点视频会议呼叫，支持辅流发送； 2、支持SIP点对点视频会议呼叫，支持辅流发送； 3、单机支持最大6方会议能力(通过SIP/H.323协议)，支持创建多个会议模板， 支持预约会议，按照预约时间自动召集入会;可以在会议过程中新增邀请终端入会， 也可以将某个终端从会议中踢出;支持对任意会场进行静音/开音，或一键全部闭音/开音； 4、使用H.323协议时，支持GK注册，通过短号呼叫； 5、使用SIP协议时，支持SIP注册，通过短号呼叫； 6、在视频会议过程中，支持音视频加密传输，点对点呼叫加密，多方视频会议呼叫加密， 防止整个会议过程中音视频被窃听收看； |
| 推送码流 | 支持同时推流到不少于8个不同的直播平台 |
| 直播功能 | 最大支持10路组播、直播和点播 |
| 录播功能 |
支持作为录播分发端和客户端，最大4路本地录制码流（或者录制1路4K画面）， 录播文件格式为MP4，支持U盘自动拷贝，U盘系统强制升级并恢复初始化配置， 支持录制文件内容管理（下载/导出/编辑/删除） |
| 分布式系统 |
可作为分布式系统的输入输出接口机使用，支持接入分布式系统满足各种客户端 （如：安卓客户端、IOS客户端、鸿蒙客户端、WINDOWS客户端、麒麟客户端等） 可视化控制及分布式上屏显示；支持与多媒体分布式控制系统配套，支持通过可视化 图像预览进行设备控制，支持作为分布式节点终端，并实现设备之间的互联互通 |
| 分布式系统配套 |
配套分布式系统使用的时候，超融合云节点支持配合输入接口机和输出接口机 扩展音频、视频、控制的输入输出路数，超融合云节点的HDMI接口输入画面 可以通过网络直接给输出接口机做大屏拼接输出，输入接口机画面也可以通过 网络传输直接给超融合云节点的HDMI接口输出，支持每一个HDMI输出接口 可以多画面组合（即：画面分割功能） |
|
AI音频算法处理平台配套
（自研Vailink音频协议）
|
配套AI音频算法处理平台使用，基于通用交换机的网络部署，超融合云节点支持 与Vailink网络音频云节点、Vailink适配器、Vailink话筒、Vailink功放、 Vailink音箱、Vailink网络音频处理器之间实现音频的任意输入和输出， 满足无损、超低延时、跨不同区域音频扩声需求；由平台统一管理 配置信号路由关系；结合自研AI音频算法（AI去噪、AI-AGC、AI去混响等）， 实现高保真声音还原，不吃字，不丢细节；无损“抑制”噪声；实时动态 处理混音比例；多话筒协作优化，减少声干涉；实现不同应用场景的 清晰、稳定、真实、悦耳的扩声效果。满足各会议室音频便捷的互联互通。 |
|
Vailink网络音频云节点
（自研Vailink音频协议）
|
6进*8出 Vailink网络音频传输通道，在标准的以太网上实现网络音频扩展， 满足超低延时、无压缩、跨区域音频扩声需求。 |
| 内置硬盘 |
标配2TB的3.5寸监控级硬盘，内置接口最大支持16TB硬盘， 可以通过USB外扩一块12TB移动硬盘 |
| 网络通信 | 支持4路音频混音播放，支持网络休眠和唤醒，一键式开关系统 |
| 维护功能 |
支持Web界面管理，提供快速配置设备端口，支持Web端口修改密码、 修改IP地址、恢复出厂设置、软件升级、指示灯、红外学习、日志管理、 串口调试、Telnet远程调试、远程运维管理 |
| 安装方式 | 1U电信标准机柜安装，建议与外围设备就近安装减少布线工作量 |
| 设备尺寸 |
产品尺寸：宽*高*深436.8mm*45mm*318mm 包装尺寸：宽*高*深560mm*135mm*408mm |
| 设备重量 | 毛重7.2KG（含包材） |
| 输入电压电流 | AC100~240V/50~60Hz |
| 设备功耗 |
1) 不外接喇叭输出，不外接POE受电设备时：典型功耗≤40W 2) 外接2只喇叭，外接POE受电设备时：满载功耗≤340W |
| 工作温度 | 0~45℃ 工作 |
| 湿度海拔 | 10％～90％，海拔小于等于5000米 |

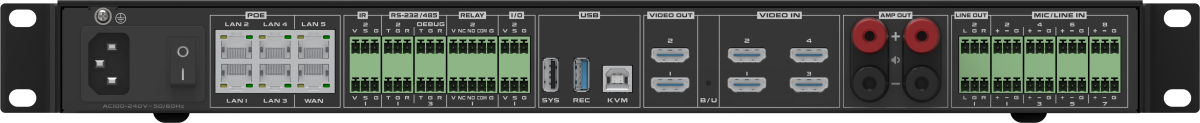

后面板图示：
（1）主机电源 （2）主机电源开关 （3）千兆网口*6（其中4路POE） （4）IR红外接口*2 （5）RS-232/485接口*3+RS232/485 debug*1 （6）RELAY控制口*2（电压电流：12V/不大于1A） （7）I/O接口*2（电压电流：12V/不大于1A） （8）USB Type-A型*2、USB Type-B型*1 （9）HDMI输出口*2 （10）HDMI输入口*4 （11）功放端子*2对 （12）L/R凤凰端子立体声输出*2 （13）MIC/LINE输入口*8
