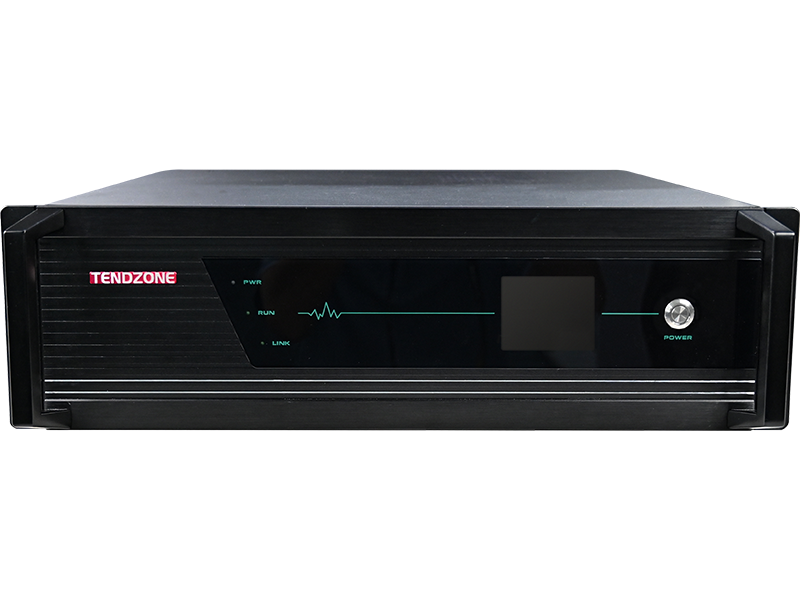

东微TENDZONE 融合设备（综合版-十三合一）CLIMBER-2009
攀登者系列CLIMBER-2009是东微结合自身多年融合产品开发经验，最新推出的十三合一多功能终端主机。该产品融合了东微最新的音频算法、视频编解码、集中控制、媒体处理、远程通讯等技术于一体，采用国产核心处理器，在嵌入式系统上开发并优化升级的新一代多功能融合设备。该款产品采用了全插卡式设计，由机箱+板卡组成，满足各种场景的选配需求。集成了远程视频会议、本地录播、音频扩声、视频矩阵切换、周边环控、集中统一触控、分布式系统输入输出编解码、IPC接入、POE千兆交换机等功能，可以满足多媒体会议室、智慧教室、报告厅、多功能厅、移动指挥调度等场景使用。实现本地会议、远程会议、远程直播、远程培训、远程督导、手术示教、移动指挥等多种功能。多功能终端主机可独立组网，提供OPS电脑板卡、无线投屏卡、无线发言模块卡、视频输入/输出板卡等多种选配方案，方便用户接入各种类型的音视频多媒体外设，为用户节省设备占用空间，同时提供多种便捷的用户智能操作界面。该产品可以广泛应用在政府/企事业单位、公检法、金融、交通、武警、教育、医疗等行业。
该主机采用新一代媒体处理芯片，其处理能力大幅提升，最大支持H.265 4K视频编解码，全面提升图像和声音质量，为您带来高清效果体验。此外，产品在兼容性、网络适应性、延时、抗丢包、多画面、多功能并发处理等性能指标上也取得了新的突破。
CLIMBER-2009 产品特性
高清晰、多通道
最高支持8路1080P编码和8路1080P解码。
拥有丰富的接口，兼容对接不同外设厂家的设备。
同时适用于多种场景，如：本地会议、远程会议、指挥调度、远程培训、远程督导、手术示教、车载指挥等，支持本地集控、远程集控、本地录播直播、远程互动等功能；
支持多媒体信息分布式交互系统平台（MIDIS）的编解码技术，作为分布式输入输出接口机使用。
智能掌控
中控面板一键式操作，提升用户的“信息技术运用力”；
数字音频处理器算法流程图用户界面设计，大大降低会场本地扩声和远程互动声音的调试难度；
随意切、随意混、随意播，推送到云资源管理平台，支持互联网直播；
支持远程互动唿叫，满足远程音视频双向互动需求
支持多台终端主机之间实现多方互动，满足远程协作，共开一个会需求。
稳定可靠
采用嵌入式Linux系统，无病毒侵扰。
主机采用电信级结构设计，产品稳定可靠，适合7*24小时长时间运行。
设备形态
支持 3U机柜安装，前面板约3英寸液晶显示窗口。
支持设备进入待机和休眠唤醒状态，支持双电源开关，一个电源硬开关和一个电源软开关共同配合使用。
CLIMBER-2009 设备规格
| 项目 | 规格参数 |
| 安全稳定 | 采用工业级系统架构，基于嵌入式系统开发，无病毒侵扰 |
| 数据接口 | 2路USB Type-A型，1路USB Type-B型 |
| 网络摄像机 | 本地网络摄像机接入16路，网络音视频转发8路 |
| 视频编解码 |
最大2路4K30编码和2路4K30解码，或者4路1080P60编码 和4路1080P@60解码，或者8路1080P@30编码和8路1080P@30解码； |
| 音视频协议 |
音频支持G.711、G.722、G722.1、G722.1C、AAC， 支持解码音频码流；支持8路独立音频码流编码，支持音频独立录制保存； 视频支持H.264HP（HP为高级画质）、H.264MP（MP为主流画质）、 H.264BP（BP为基本画质），视频支持H.265HP（HP为高级画质）、 H.265MP（MP为主流画质）、H.265BP（BP为基本画质） |
| 显示终端 |
内置视频分割功能，可实现单分屏、双分屏、三分屏、四分屏、五分屏、 六分屏、七分屏、八分屏、九分屏、十分屏、十三分屏、十六分屏等 单画面/画中画/画外画合成；最多4组独立多画面合成显示，支持输出2K/4K画面； |
| 控制面板 |
支持多种控制面板，选配10.1寸有线安卓触摸屏（标配不带壁挂架，不支持POE）， 10.1寸网络PoE桌面触控屏、10.1寸网络PoE嵌墙触控屏（标配嵌墙底盒）、 4寸网络PoE版86盒触屏 |
| 编解码率 |
最大4路4K30编解码，或者8路1080P60编解码，或者16路1080P30编解码， 每路支持128kbps、256 kbps、384 kbps、512 kbps、768 kbps、1 mbps、 1.5 mbps、2 mbps、3 mbps、4 mbps、6 mbps、8 mbps。 |
| 音频输入 |
8路凤凰端子输入（同时支持48V幻像供电MIC输入或line in线性输入）、 8路HDMI内嵌音频输入、16路RTSP音频、2路DSP音频、1路OPS音频输入、 1路无线投屏音频输入、1路无线发言模块音频输入、手拉手数字音频发言系统 数字话筒接入（DIGIT MIC网口，支持2条手拉手数字话筒链路接入，选配 手拉手发言话筒，与AMH-800N配套的话筒类型一致，DIGIT MIC口：单链 最大选配15只手拉手发言话筒，双链最大30只，环链最大15只，单链/环链时 支持3只话筒同时发言，双链时支持6只话筒同时发言） |
| 音频输出 |
4路line out音频输出、4路200W@8欧姆的数字功放输出，8路HDMI内嵌 音频输出，10路DSP，1路OPS输出；支持音量调节，音频支持同步和混音两种方式 |
| 视频输入 |
8路4K HDMI输入接口（或者选配SDI输入接口板卡，HDMI输入板卡和 SDI输入板卡可以混插，一台机箱最大支持2块视频输入板卡）， 16路IP网络摄像机输入，1路内部OPS输入、1路内部无线投屏输入 |
| 视频输出 |
8路4K HDMI输出接口，8路RTMP推流，1路内部OPS输出，支持HDMI输出 音频跟随切换 |
| 音频处理 |
支持自动回声消除(AEC)、自动增益控制(AGC)、自动噪声消除/抑制(ANC/ANS)、 自动反馈消除(AFC)、混音矩阵(AM)、丢包补偿(PLC) |
| 视频处理 | 支持视频分辨率适配、切换、分配、画面分割、字幕叠加、图像参数调节 |
| 通讯协议 |
SIP、BFCP双流、H.323、H.239、E.164、H.245、NAT、H.225、Q.931、RTSP、RTMP、 TCP/IP、HTTP、FTP、TCP、UDP、NTP、RTP、RTCP、Telnet、TLS； |
| 网络接口 |
2路WAN口，6路LAN口；或者设置8个网口全通； 其中4路网口支持PoE供电；10/100/1000Mbps自适应RJ45端口； |
| 混音功能 |
支持本地音频、HDMI内嵌音频、远端音频RTSP网络接入流进入混音器， 可动态选择混音；同时支持内置OPS音频输入、内置无线投屏音频输入、 内置无线发言模块音频输入进入混音器； |
| 中央控制 |
一键式中央控制：开关系统、调节输出音量、切换信号源、摄像机控制、 录播控制、远程呼叫、环境控制等； |
| 环控接口 |
3路RS-232/485接口、1*RS232/RS485 DEBUG、2路RELAY（带12V对外供电）、 2路I/O、2路红外IR |
| 视频会议 |
1、支持H.323点对点视频会议呼叫，支持辅流发送； 2、支持SIP点对点视频会议呼叫，支持辅流发送； 3、单机支持最大6方会议能力(通过SIP协议)，支持创建多个会议模板， 支持预约会议，按照预约时间自动召集入会;可以在会议过程中新增邀请终端入会， 也可以将某个终端从会议中踢出;支持对任意会场进行静音/开音， 或一键全部闭音/开音； 4、使用H.323协议时，支持GK注册，通过短号呼叫； 5、使用SIP协议时，支持SIP注册，通过短号呼叫； 6、在视频会议过程中，支持音视频加密传输，点对点呼叫加密，多方视频会议 呼叫加密，防止整个会议过程中音视频被窃听收看。 |
| 直播功能 | 最大支持10路组播、直播和点播 |
| 录播功能 |
支持作为录播分发端和客户端，支持同时录制6路音视频；支持合成 1个4K多画面录制（即1路4K合成虚拟画面，由多路1920*1080画面合成； 不支持4K HDMI或IPC输入源录制）；录播文件格式为MP4，支持设置 U盘自动/手动拷贝，U盘系统强制升级并恢复初始化配置，支持USB光盘刻录， 支持录制文件内容管理（下载/导出/编辑/删除） |
| 内置硬盘 |
标配2TB的3.5寸监控级硬盘，最大支持16TB硬盘（单盘位）； 支持双盘位，支持内置安装两块监控级硬盘； 支持通过USB外扩硬盘； |
| 节能环保 | 支持网络休眠和唤醒，一键式开关系统 |
| 维护功能 |
支持Web界面管理，提供快速配置设备端口，支持Web端口修改密码、 修改IP地址、恢复出厂设置、软件升级、指示灯、红外学习、日志管理、 串口调试、Telnet远程调试、远程运维管理 |
| 内置OPS电脑 | 融合OPS电脑，16G内存，512G硬盘 |
| 内置无线投屏功能 |
支持无线投屏发射器一键投屏，支持便携终端PC/手机/PAD投屏客户端投屏， 支持外接天线延长接收信号 |
| 内置无线发言模块 |
同时支持2只话筒发言，支持无线手持话筒/领夹/头戴发送器； 支持外接天线延长接收信号 |
| 安装方式 | 3U电信标准机柜安装 |
| 设备尺寸 |
产品尺寸：宽*深*高437mm*442mm*132.5mm（含把手） 产品尺寸：宽*深*高437mm*410mm*132.5mm（不含把手） |
| 输入电压电流 | AC100~240V/50~60Hz |
| 设备功耗 |
典型功耗50W 满载功耗≤750W |
| 设备重量 | 整机净重14.6KG，毛重16KG |
| 工作温度 | 0~45℃ 工作 |
| 湿度海拔 | 10％～90％，海拔小于等于5000米 |
CLIMBER-2009 主机机箱（标配主控板卡和音频板卡，其它板卡选配）
| 主机机箱 | 标配内置主控板卡（MAIN卡）、音频板卡（AUDIO卡） |
| 主控板卡（MAIN卡） |
包含8路千兆网口（其中4个POE），3路RS-232/485接口、 1*RS232/RS485 DEBUG、2路RELAY、2路I/O、2路红外IR， 2路USB Type-A型，1路USB Type-B型 |
| 音频板卡（AUDIO卡） |
手拉手数字音频发言系统，支持2条手拉手数字话筒链路接入（DIGIT MIC网口）， 8路凤凰端子MIC/LINE输入（同时支持48V幻像供电MIC输入或line in线性输入）、 4路凤凰端子线路音频LINE OUT输出，4路数字功放输出（4x200W@8Ω） |
CLIMBER-2009 主机机箱可选配板卡，如下：
|

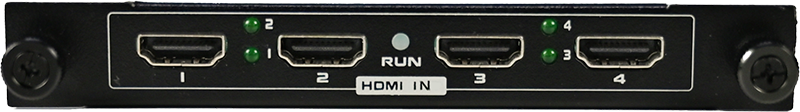

四路HDMI输入卡CR-4I-HDMI
|
|
| 板卡类型 | 一卡四路HDMI输入卡，装入主机发货 |
| 主机适配 | 单台主机最大支持2块HDMI输入卡 |
| 输入信号 | 4路HDMI信号，支持内嵌音频信号输入 |
| 输入连接器 | Type A 19针母头 |
| 信号类型 | HDMI、DVI-D，自动识别输入信号 |
| 分辨率 | 最高输入分辨率4K30 |
| 音频格式 | 支持PCM格式 |
| 标准 | 支持HDMI2.0 |
| EDID管理 | 支持EDID导入 |
| 其它功能 | 支持字符叠加功能 |
|

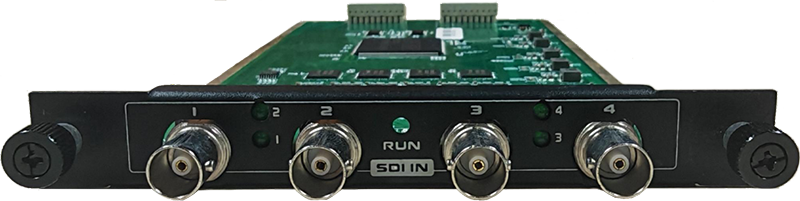

四路SDI输入卡CR-4I-SD
|
|
| 板卡类型 | 一卡四路SDI输入卡，装入主机发货 |
| 主机适配 | 单台主机最大支持2块SDI输入卡 |
| 输入信号 | 信号格式支持HD-SDI 、3G-SDI； |
| 输入连接器 | BNC 母座 |
| 视频带宽 | 2.97Gpbs |
| 阻抗 | 75Ω |
| 色深 | 8bit |
| 分辨率 | 最高输入分辨率1920 x 1080P@60Hz |
| 其他功能 | 支持会场名叠加功能 |
|
四路HDMI输出卡CR-4O-HDMI
|
|
| 板卡类型 | 一卡四路HDMI输出卡，装入主机发货 |
| 主机适配 | 单台主机最大支持2块HDMI输出卡 |
| 输出信号 | 4路HDMI信号，支持内嵌音频信号输出 |
| 输入连接器 | Type A 19针母头 |
| 信号类型 | HDMI、DVI-D |
| 分辨率 | 最高输出分辨率4K30 |
| 标准 | 支持HDMI2.0 |
| 其他功能 | 支持配置输出格式 |
|

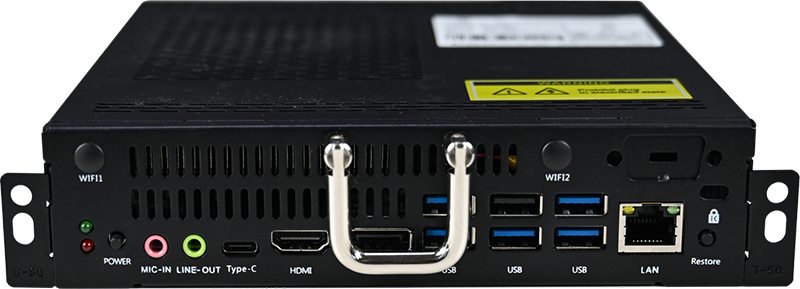

OPS板卡CR-OPS-WIN
|
|
| 板卡类型 |
OPS板卡，装入主机发货，标配融合OPS十一代电脑 OPS-I5A11-16-512（16G+512G），预装 Windows11专业版操作系统；（具体配置以出货为准） |
| 主机适配 | 单台主机最大支持1块OPS卡 |
|
OPS性能
（具体配置以出货为准）
|
1、六核十二线程； 2、主频2.7GHz-4.6GHz； 3、缓存三级 12MB； 4、主板配置：I5 11500； 5、显卡：英特尔 核芯显卡 750； 6、分辨率5K60HZ； 7、基本频率：350MHz； 8、动态频率：1.3GHz； 9、CPU功耗：65W； 10、常规工作功耗：85W； 11、最大功耗：120W； |
|

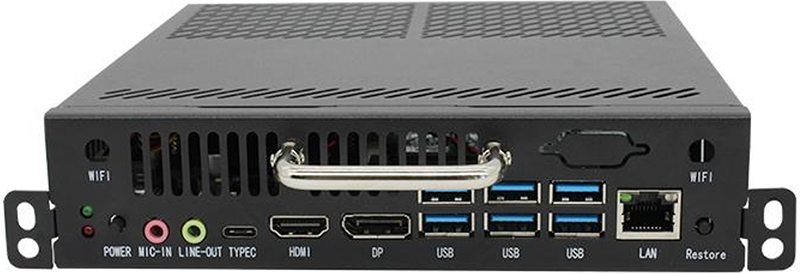

国产OPS板卡CR-OPS-KY
|
|
| 板卡类型 |
国产OPS板卡，装入主机发货，标配国产飞腾D2000+16G内存+ 512G SSD+4G独显+有线网卡+银河麒麟系统（标配正版系统）， 不含无线网卡，高度42mm；（具体配置以出货为准） |
| 主机适配 | 单台主机最大支持1块OPS卡 |
|
OPS性能
（具体配置以出货为准）
|
1、国产飞腾8核处理器； 2、国产银河麒麟操作系统； 3、内存支持DDR4，内存插槽2*DDR4； 4、硬盘512G SSD，M.2硬盘接口*1个、SATA硬盘接口*1个； 5、显卡：4G独显； 6、分辨率4K60HZ； 7、视频接口：1路HDMI输出，1路DP输出； 8、USB3.0*6个，TYPE-C*1个； 9、网口：RJ45接口*1个，USB网口*1个（共用USB口）； 10、音频输出口*1个，音频输入口*1个； 11、集成声卡，集成千兆自适应网卡芯片； 12、工作温度0~45摄氏度，存储温度-40~80摄氏度。 |
|

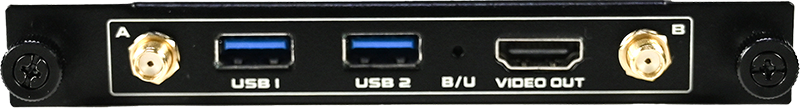

无线投屏卡&投屏器CR-VIA-CAST
|
|
| 板卡类型 |
无线投屏接收模块卡，装入主机发货；无线投屏 接收模块卡标配带1条WIFI一键上屏发射器小辫子 VIA-T8；标配2根短杆天线，2条天线延长线， 2个吸盘，防止机柜屏蔽无线投屏信号； |
| 主机适配 | 单台主机最大支持1块无线投屏接收模块卡 |
| 无线投屏性能 |
1、Wi-Fi模块：5GHz/2.4GHz 2、Wi-Fi带宽：867MHz 3、启动时间：<15s 4、投屏响应时间：≤3s 5、抢占响应时间：≤2s 6、支持系统：Windows/Mac OS/IOS/安卓 7、操作方式：即插即用，一键投屏 8、配对方式：插入接收端USB接口自动配对 9、传输分辨率：1920 X 1080 10、帧率：30fps及以下 11、供电接口：USB2.0、USB3.0 12、视频传输接口：USB2.0、USB3.0 13、触控回传：10点@Windows/Mac OS |
|

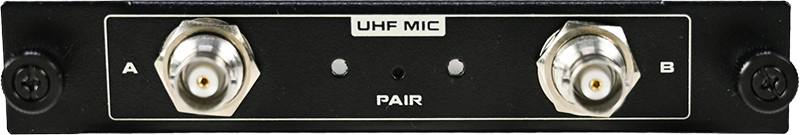

无线话筒卡&手持话筒CR-MD-MIC
|
|
| 板卡类型 |
UHF无线发言接收模块板卡，装入主机发货； UHF无线发言接收模块板卡标配2只无线 手持话筒MD-13；标配2根短杆天线，2条天线延长线， 2个吸盘，防止机柜屏蔽无线投屏信号； |
| 主机适配 | 单台主机最大支持1块UHF无线发言接收模块板卡 |
| UHF无线发言板卡性能 |
无线话筒接收卡参数： 1、可视频段范围：470-960MHz（视区域而定）； 2、音频响应：20 Hz-18 kHz； 3、总谐波失真：<1% (@AF1 KHz, RF46 dBu) ； 4、动态范围：>100 dB； 5、信噪比：>92 dB。 |
|
无线手持话筒参数： 1、手持发射器咪芯：动圈式； 2、输入增益范围：30 dB； 3、射频输出功率：10 mw； 4、电源要求：2只AA(LR6)碱性电池； 5、电池使用时间：可达10小时； 6、尺寸：36 x245(mm)； 7、重量：0. 28KG。 |
|

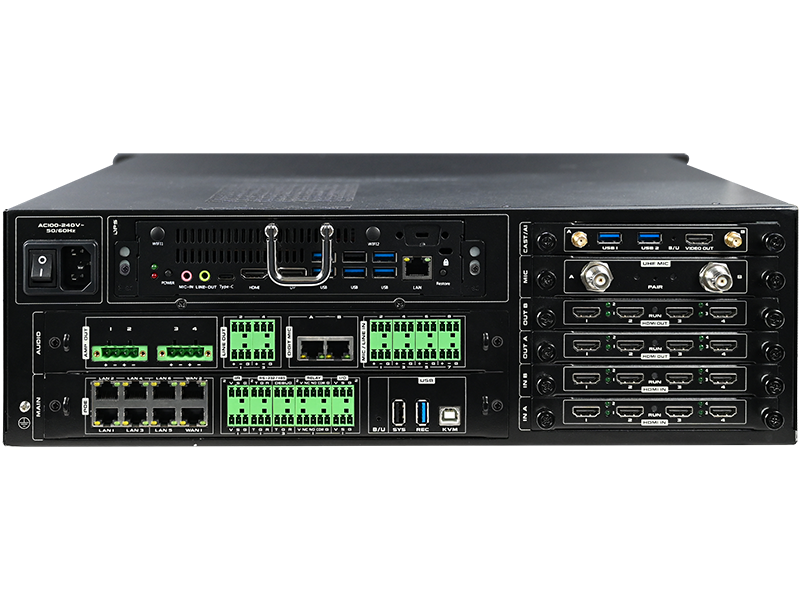

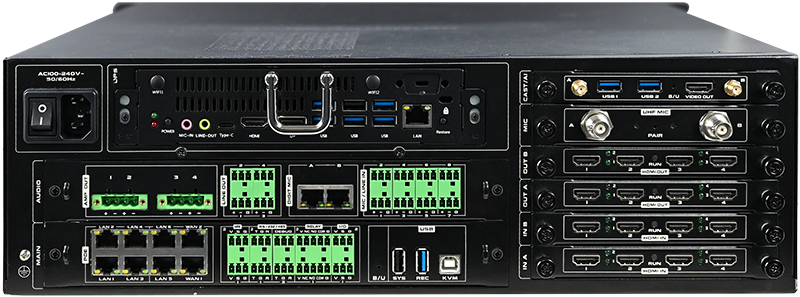

CLIMBER-2009 整机全配的后面板图示：
（1）主机电源开关 （2）主机电源 （3）OPS电脑 （4）音频板卡（AUDIO卡，标配含手拉手发言主机模块DIGIT MIC，选配手拉手发言话筒，与AMH-800N配套的话筒类型一致，DIGIT MIC口：单链最大选配15只手拉手发言话筒，双链最大30只，环链最大15只，单链/环链时支持3只话筒同时发言，双链时支持6只话筒同时发言） （5）主控板卡（MAIN卡） （6）无线投屏卡（CAST卡） （7）UHF无线话筒卡（MIC卡） （8）四路HDMI输出卡（OUT B与 OUT A两个插槽） （9）四路HDMI输入卡（IN B与 IN A两个插槽，此处两个插槽也可以选配四路SDI输入卡，支持HDMI输入卡和SDI输入卡混插）
