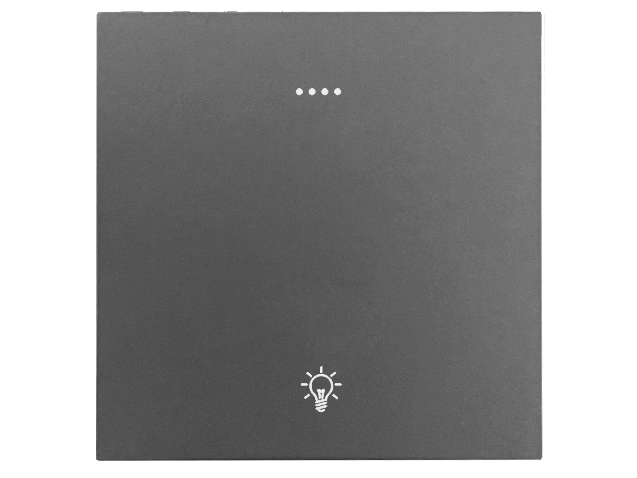

东微TENDZONE 单路零火灯光面板（按键+串口双控）CC-201
RS485控制零火灯光面板，内置强电继电器模块，支持RS485串口控制，一般安装在本地，输入必须连接火线L、零线N，输入总负载5A/1000W功率，面板共1个独立开关物理按键，共1路火线L1输出对灯具供电，单路5A/1000W功率带载，通过物理开关控制1组灯光独立开关。支持中控/超融合云节点通过RS485串口连接灯光面板，控制灯光面板1个物理按键可以独立开关1组灯光。
单路零火灯光面板（按键+串口双控）CC-201 产品特性
1、标准86底盒安装；
2、提供1个物理开关按键；
3、自带1路5A回路开关，可直接控制灯光、窗帘等；
4、多个灯光面板通过RS485接入中控系统，可通过中控系统控制灯光，窗帘，场景功能等；
5、1个物理开关按键可编程，最多可设置20个面板按键ID；
6、带背光LED显示灯，在光线暗的环境可保持按键清晰可见；
7、各个按键带底色LED和激活色LED；
8、支持开放式RS485通信。
注意事项
1. 请不要带电操作，确保未短路，方可通电；
2. 灯光面板背面的接线柱是裸露状态，通电后注意做好防护，以防触电；
3. A+,B-为RS485通讯接口，禁止接入电源；
4. RS485接口A、B信号切勿接错，否则会导致信号异常；
5. 弱电RS485接线用≤0.75的两芯线；强电电源输入输出口用2.5平方绝缘线。
单路零火灯光面板（按键+串口双控）CC-201 设备规格
| 项 目 | 说 明 |
| 额定电压 | 100-250VAC |
| 最大功率 | 1000W |
| 最大电流 | 5A |
| 额定频率 | 50-60Hz |
| 按键数量 | 1个按键输入 |
| 按键类别 | 复位式轻触式按键 |
| 负载接口 | 1个回路 |
| RS485接口 | RS485接口*1 |
| 防护 | IP20 |
| 外型尺寸(长*宽*高) | 86mm*86mm*37mm |
| 产品净重 | 153g |
| 外壳材料 | 塑料外壳 |
| 安装方式 | 标准86底盒安装 |
| 开孔尺寸(长*宽) | 61mm*65mm，底盒深度大于50mm |
| 工作温度 | -5℃~45℃ |
| 工作相对湿度 | ≤90% |
| 储存温度 | -20℃~60℃ |
| 储存相对湿度 | ≤93% |
单路零火灯光面板（按键+串口双控）CC-201 设备尺寸图
