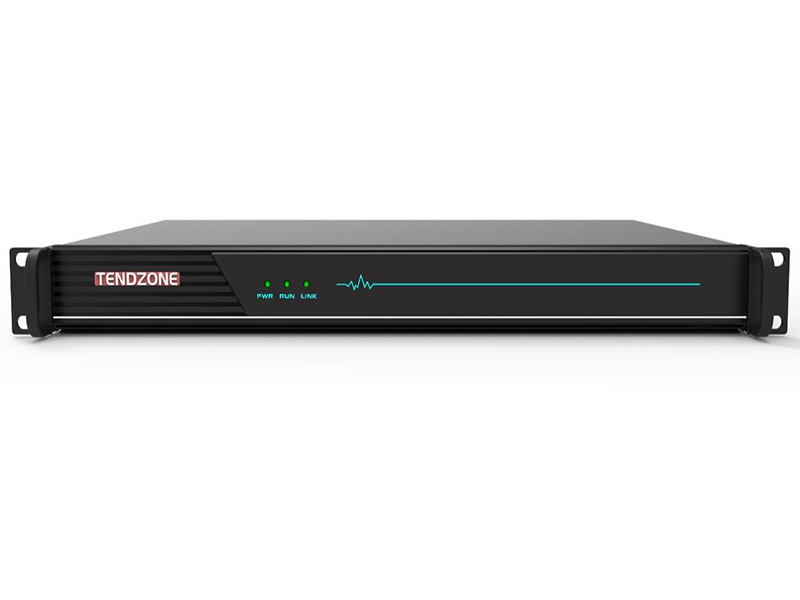

东微TENDZONE 一屏多显调度服务器 DWLP-20FDX-11
DWLP-20FDX-11 是 MIDIS 系统的中心服务平台，对整个系统进行云管理，主要包括各网元设备的管理，协议通信的中转，承载了主要的业务。嵌入式架构使得更加稳定，可靠，安全。配置千兆网络端口，即插即用，无需复杂配置，自适应网络系统。
一屏多显调度服务器 DWLP-20FDX-11 产品特性
高性能、多通道
单机具备 1024 路高清多媒体信号管理能力
满足一根网线连通所有设备及会议场所
支持中小容量监控平台或IPC 接入
实时预览，实时管理
可视化管理界面，支持音频动态电平实时反馈、视频信号实时预览及回显
支持用户设计个性化界面和多套 UI 界面
支持多用户分级分权，多用户同时在线管理操作
稳定可靠
采用嵌入式Linux 系统，无病毒侵扰
支持适配器电源与PoE 供电备份
出厂已做安全加固，满足等保测试要求
设备形态
无风扇静音设计，支持 1U 独立机柜式安装
3 个千兆网口，支持 PoE 供电和实现 LED同步拼接
一屏多显调度服务器 DWLP-20FDX-11 设备规格
| 特性 | DWLP-20FDX-11 |
| 安全稳定 | 采用嵌入式系统架构，基于Linux 系统开发，无病毒侵扰 |
| 硬件配置 |
CPU 内核：海思 3536，四核 A17 处理器， 主频 1.4GHz；
运行内存：2GB；内部存储：256GB
|
| 处理能力 |
单机具备 1024 路高清多媒体信号管理能力，
可扩展至 2048 路高清多媒体信号
|
| 数据接口 | USB2.0 Type-A Device 端口*1， USB3.0 Type-A Device 端口*1 |
| 网络接口 |
3 个RJ45 千兆自适应网口，其中 1 个主网口支持PoE 供电，
其中 1 个做预留使用，其中 1 个支持LED 同步拼接主节点
（配合同步从节点解码上小间距 LED 大屏幕）
|
| 节点管理 |
支持MCN 系列/FOUNDER 系列接口机接入管理，包括接口机的
自动发现、添加（自动/手动）、删除、修改、查询、在线状态监测；
最大接入 10 万个视频信号源管理；支持TCN 超融合节点系列的
增删改查，最大支持 256 台设备；
支持超融合节点的录播对接、点对点呼叫控制、开窗控制、
RTSP 接入源进行切换、视频输入接口类型进行切换、
输入音频通道进行控制、输出音频通道进行控制、内置中控
（串口、红外发射口、时序电源），一键求助功能
|
| 软编投屏 |
支持Windows 或MAC 电脑提供无线/有线网络上屏服务，
支持音视频同步传输，支持自动管理：自动发现、添加、删除；
最大接入路数由License 控制
|
| IPC 接入 |
支持IPC 的自动发现（基于ONVIF 协议）、添加、删除、修改、
查询、批量导入导出、码流代理（视频支持H.26/H.265，音频支持
AAC/G722/G711A/U/L16/U8）、云台控制（基于ONVIF 协议）；
最大接入 2048 路IPC
|
| 音频处理器接入 |
支持接入Smart02/03 软件平台的Clear 系列/RUBY 系列/
SOLON 系列音频处理器；支持音频处理器场景调用，不支持场景保存；
支持音频处理器输入和输出通道的静音控制、音量控制，支持音频
动态电平实时反馈；主混音的混音控制和混音交叉点的音量控制；
支持不少于 64 台音频处理器管理；
|
| KVM 控制 |
最大支持 200 台电脑远程KVM 控制，单组最大支持 16 台显示屏
同时跨屏、漫游鼠标操作,支持多屏间放大缩小；支持基于用户的
布局配置，一个用户一个布局；支持基于用户的快捷键配置；
支持源的权限配置，权限包括预览、协作、接管、独占、
推送及其组合；支持屏内键鼠漫游（单屏内显示并控制多台 PC 桌面）；
支持客户端可视化调度 KVM 源到坐席屏幕；
|
| 可视化调度 |
支持可视化界面管理，满足 40 路以上实时动态图像预览；
可采用拖拽方式将视频信号源推送到各个显示终端上；
支持窗口交换方式调度；
支持独立音频开窗；支持超高分信号或者多路组合源信号
一键拖拽上屏，超高分信号全屏预览(须加编解码器)；
支持码流轮询，轮询间隔 1～300 秒、在轮询窗口中选择源开窗、
支持轮询窗口的开始、停止控制；
支持窗口冻结/解冻、电子放大、一键同屏、一键拷屏；
支持媒体源树（树形结构）自定义，支持媒体源树一键拖拽上屏；
|
| 处理能力 |
支持最多 64 个大屏管理，最多 64 个子屏参数动态配置；
支持最大 2048 条媒体源树形管理；支持自由/固定模式等开窗管理；
支持用户管理；支持系统管理/源查询/源播放/屏幕操作/
工程查询权限控制；支持授权管理；单组屏幕最大 16 路混音开窗；
支持深浅压缩混合开窗
|
| UI 管理 |
支持WEB、飞腾麒麟 UI、Windows UI、安卓 UI、iOS UI 操控；
支持用户设计个性化界面；多套界面模式；单个界面可支持多个页面；
支持定义界面启动页面、页面跳 转、创建多个控件、更改控件位置
和大小；
支持运行中动态修改控件属性；支持界面预览、界面工程上传；
支持多种数据控件、日期和时间控件、网页控件、流媒体播放控 件、
自定义控件配色、字体和图标
|
| 环境控制 |
支持接口机的环境控制、UDP/TCP/HTTP 网络数据发送；
支持ONVIF/GBT28181/VISCA/IR/RS-232/RS-485/
CC-8C/Pelco-D/Pelco-P/DMX512
设备控制；支持 CC-300 互通；支持设备以实体方式联动控制；
支持拷屏/清屏等核心操作；
|
| 逻辑编程 |
支持控制节点组合实现智能业务需求；控制节点总数
最大支持 512 个，控制子节点最大支持 128 个；
支持节点组合实现业务需求；支持组合、修饰、动作节点；
支持顺序执行、选择执行节点；
支持子节点的限制，如次数，时间，重复，取反；
支持节点数据的处理，如保存，获取，判断，比较；
支持模板节点和延时节点、支持 STBP、HTTP、RPC 请求节点
和 JSON 处理节点；
支持增加动作模板/协议/实体类型/增加节点方式的扩展功能；
|
| 兼容性协议 |
支持控制接口机，兼容下列协议：
音频：支持AAC、G.711、G.722 编解码协议、
支持DANTE、CobraNet、TAC 等音频协议统一管理；
视频：支持H.264、H.265 编解码协议；支持RTP、RTSP；
|
| 维护功能 |
支持Web 界面登录基本配置、本机升级、对网络在线对所有
节点设备进行升级维护；支持系统配置信息一键保存与加载；
支持系统日志的存储和导出，包括用户日志、登录日志、操作日志、
调试日志以及告警日志；
支持Web 界面批量处理节点关机、重启以及查看网口配置信息等；
支持Web 界面在线监测设备状态；
支持用户权限分级管理，支持多用户同时在线管理操作，
支持同一权限多终端管理；
|
| 可扩展性 | 提供开放性API 接口，支持定制化对接； |
| 安全加固 | 系统出厂已经实施安全加固，满足各种安全等保测试项要求 |
| 指示灯 |
电源指示灯：在服务器正常供电时灯会常亮；
运行指示灯：在服务器正常启动运行时灯会闪烁；
连接指示灯：预留，运行时随机闪烁；
|
| 安装方式 | 支持 1U 独立机柜式安装 |
| 设备尺寸 | 机箱尺寸：436.8*280*46.5mm，带挂耳尺寸：482*300*46.5 |
| 输入电压 | DC12V，≤1A |
| 设备功耗 | ≤7W |
| 设备噪声 | 无风扇静音设计 |
| 工作温度 | -10℃~45℃ 工作 |
| 重量 | 净重 3.16Kg，毛重 4.60Kg |

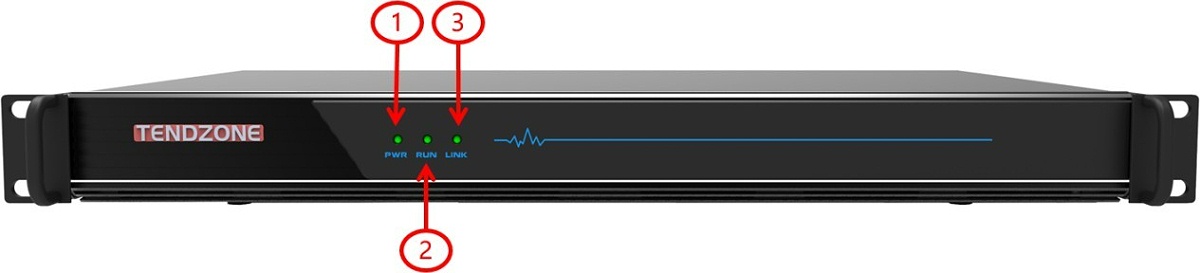

前面板图示
（1）电源指示灯 （2）运行指示灯 （3）连接指示灯

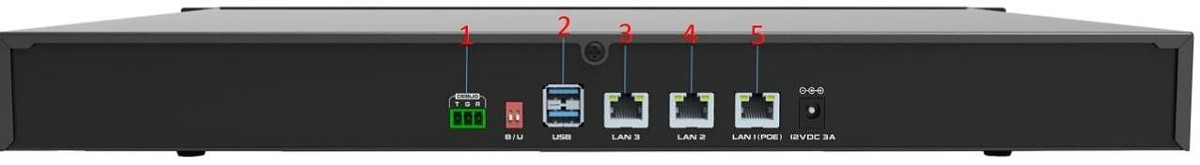

后面板图示
（1）Debug 调试口*1 （2）上面USB2.0 Device*1 ，下面USB3.0 Device *1
（3）RJ45 千兆网口 3（支持LED 拼接同步） （4）RJ45 千兆网口 2（骑墙）
（5）RJ45 千兆网口 1（支持PoE 供电）
一屏多显调度服务器 DWLP-20FDX-11 技术参数汇总
稳定性
采用工业级系统架构，基于Linux 系统开发，无病毒侵扰；
扩展性
单机具备 1024 路高清多媒体信号管理能力；满足一根网线连通所有设备及会议场所；
开放性API 接口、支持定制化对接；
功能性
提供必要的协议服务，协调各类节点的工作，保证系统有条不紊地高效运转；支持大屏拼接管理，信号源管理，预案管理；
兼容性
音频：支持AAC、G.711.G.722 编解码协议、支持DANTE、CobraNet、TAC 等音频协议统一管理；视频：支持H.264.H.265 编解码协议；
控制：支持TCP/UDP、RS-232/422/485、IR、DMX512 协议；
易用性
可视化管理界面，支持音频动态电平实时反馈、视频信号实时预览及回显，UI 界面可根据用户需求定制，提供多套 UI 模版备选；
管理模式
支持 B/S 架构运维管理、提供 C/S 架构用户使用界面，支持 Web 端口系统配置，提供多种类的 Web管理工具；
支持Web 界面批量处理节点关机、重启以及查看网口配置信息等；支持Web 界面在线监测设备状态；
支持用户权限分级管理，支持多用户同时在线管理操作，支持同一权限多终端管理；
维护升级
支持网络在线对所有节点设备进行升级维护；支持系统配置信息一键保存与加载；
支持系统日志的存储和导出，包括登录日志、操作日志、调试日志以及告警日志，系统程序升级时不影响系统正常使用。
