东微TENDZONE 双路环境控制接口机 CC-2R

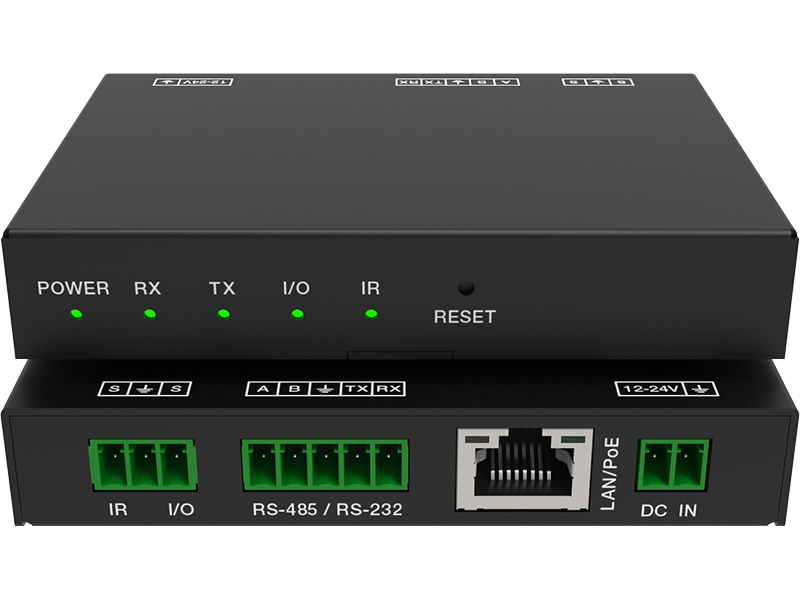

双路环境控制接口机 CC-2R 产品简介
该产品带有1路扩展输入输出串行端口、1路IR红外输出接口、1路I/O干接点接口，可与可编程中央控制系统或PC机通信，实现对多种设备的控制以及对不同通讯方式的设备间进行协议转换。内置多种输入通讯接口，实现对多种设备的控制以及对不同通讯方式的设备间进行协议转换。支持TCP/UDP协议，输出串口支持RS-232/RS-485协议，支持IR输出、GPIO输入或输出，可以外接DC或POE供电。产品前面板设有电源指示灯， 各端口收发数据指示灯，方便用户及时了解设备通电情况及数据通信进度。
双路环境控制接口机 CC-2R 产品特性
电源输入为宽电压设计，支持12-24V；
双供电方式，支持DC或POE供电；
产品参数可通过API指令进行修改；
内置网页服务器，可通过各种电脑、平板及手机设备的浏览器直接登录网页查看系统状态或配置设备参数；
1个百兆自适应网口，支持TCP/UDP模式通讯（默认使用TCP模式通讯， 禁用UDP）；
1个GPIO输入输出接口（出厂默认输入模式，可通过Web GUI网页或者API指令配置为输出模式）；
1个IR输出接口（5V电平），支持CCF码协议转发；
1个RS-485/RS-232复用通讯接口，波特率2400 – 115200可选；
RS-232和RS-485均支持设置数据位（8位），校验位（奇、偶、无） 和停止位（1、2位）；
支持RS-232/RS-485模式切换，选择RS-232模式时，RS-485串口被禁用； 选择RS-485模式时，RS-232串口被禁用。
双路环境控制接口机 CC-2R 规格参数
| 特性 | 规格参数 |
| RS-232 | 支持全双工通信方式 |
| RS-485 | 支持半双工通信方式 |
| 波特率 |
支持2400、4800、9600、14400、19200、 38400、56000、57600、115200 |
| LAN | 10/100M 以太网网络接口 |
| GPIO | 检测精度可达到1ms |
| IR | 支持5V IR发射线 |
| 静电保护 | IEC 61000-4-2: ±8kV (空气放电) , ±4kV (接触放电) |
| 输入端口 | 1 x LAN/PoE [RJ45，8-pin母口，支持PoE] |
| 1 x DC IN [2pin-3.81mm凤凰端子] | |
| 输出端口 | 1 x I/O&IR [3pin-3.81mm凤凰端子] |
| 1 x RS-485/RS-232 [5pin-3.81mm凤凰端子] | |
| 外壳 | 铁壳 |
| 颜色 | 黑色 |
| 尺寸 | 95mm [长] × 68mm [宽] × 17mm [高] |
| 重量 | 181g |
| 供电电源 | 输入：AC 100~240V 50/60Hz 输出：DC 12-24V/1A |
| 电源功耗 | 0.48W |
| 操作温度 | 0°C ~ 40°C / 32°F ~ 104°F |
| 储存温度 | -20°C ~ 60°C / -4°F ~ 140°F |
| 相对湿度 | 20~90% RH (无凝结) |

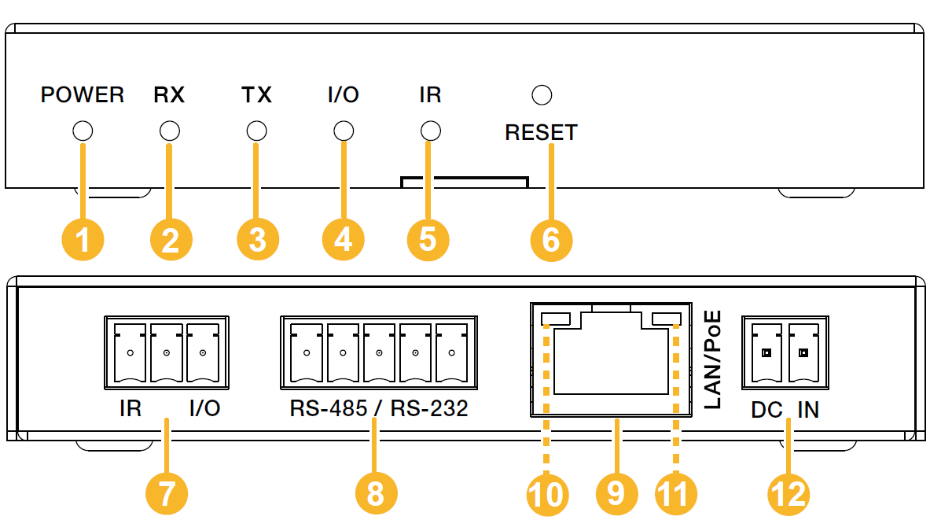

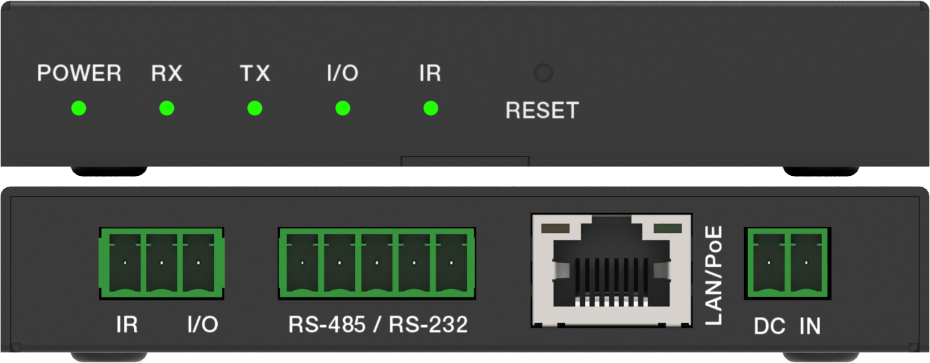

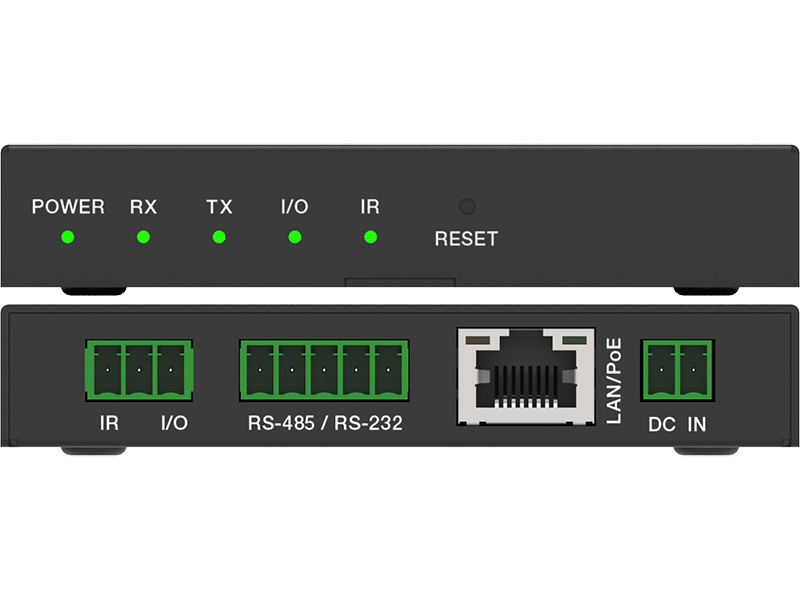

双路环境控制接口机 CC-2R 面板图示
| 标号 | 名称 | 功能描述 |
| 1 | 电源指示灯 | 设备上电后，电源指示灯常亮。 |
| 2 | RX指示灯 |
RS-485/RS-232串口接收到数据时，指示灯闪烁； RS-485/RS-232串口未接收到数据时，指示灯常灭。 |
| 3 | TX指示灯 | RS-485/RS-232串口发送数据时，指示灯闪烁； |
| RS-485/RS-232串口未发送数据时，指示灯常灭。 | ||
| 4 | I/O指示灯 |
I/O接口在输入/输出模式下的I/O指示灯状态如下： 1、输入模式： I/O接口输入高电平，指示灯点亮； 输入的高电平消失后，指示灯熄灭。 2、输出模式： 设置输出为高电平时，指示灯常亮； 设置输出为低电平时，指示灯常灭。 |
| 5 | IR指示灯 |
IR接口有数据发送时，指示灯常亮； IR接口无数据发送时，指示灯常灭。 |
| 6 | 复位按键 |
按住复位键5秒后松开，设备将恢复出厂设置， 设备自动重启后，IP地址将恢复默认值192.168.0.101。 |
| 7 | I/O输入输出 & IR输出 |
1路GPIO（5V电平）输入输出，可通过Web GUI网页 或者API 指令配置输入/输出模式；1路IR输出（5V电平）。 |
| 8 | RS-485/RS-232串口 |
RS-485/RS-232串口支持模式切换， 选择RS-232模式时，RS- 485串口被禁用； 选择RS-485模式时，RS-232串口被禁用。 |
| 9 | LAN/PoE网口 | 10M/100M网络通讯接口，支持PoE供电。 |
| 10 | 数据信号指示灯(黄色) |
灯闪: 有数据传输。 灯亮: 无数据传输，但网线连接正常。 灯灭: 无数据传输，且网线连接不良。 |
| 11 | 连接信号指示灯(绿色) |
灯亮: 网线连接正常。 灯灭: 网线连接不良。 |
| 12 |
DC IN接口 |
DC供电输入接口，宽压设计，支持12V-24V。
注意：本机由网络交换机的PoE供电，
如果网络交换机不支持PoE，可外接电源适配器。
|
